柴油流量计厂家—江苏天罡仪表有限公司

概述：

广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对：柴油、汽油、石油、原油、润滑油、液压油、重油、等高粘度油品液体、和具有腐蚀性液体介质的测量。

柴油流量计厂家选型：

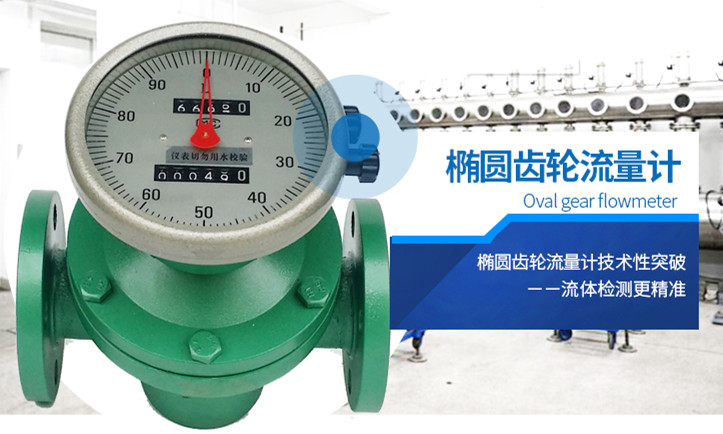

麦芽糖稀流量计是一种精密流量测量仪表，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代椭圆齿轮流量计，与相应的流量积算仪表配套可用于测量液体的瞬时流量和累积流量。测量精度高,受液体粘度影响小,表前不需要安装直管段，是流量计量和节能的理想仪表。广泛用于石油、化工、冶金、科研等领域的计量、控制系统及高粘度介质的累积流量测量。

1、正确的选型

在已经选定流量计种类的情况下，紧接着就是对流量计的规格以及配套原件的选择，这是至关重要的一步。因为只有选型正确无误，顾客才能用的好。然而在选型中要坚持两条基本原则：一要保证使用精度，二要保证生产安全。要做到这两点就必须落实好三个选型参数，1.近期和远期的大小2.常用的瞬时流量3.被测介质的设计压力和工作压力。

2、使用前的标校

首先考虑到目前对这类流量计的现场标校还存在一些困难，其次如果购置又是将此流量计用于重要的计量场合，例如大流量的贸易计量或者计量纠纷比较突出的测量点，并且使用现场也不具备流量现场标校的条件，那么这种情况下，单单凭购买时由生产厂家提供的一张合格证证明就轻易判断流量计全部性能都合格，这就有些为时过早了。因此，为了确保流量计在今后使用过程中测量结果的可靠性和准确性，就有必要在正式现场安装之前将流量计送往具有及资质的检测部门进行一次全流量范围内的系统检定。

3、严谨的工艺安装

虽然这种流量计对工艺安装及使用环境没有太多的特殊要求，但任何一类流量计都有这样的一种共性，就是尽可能避免震动及高温环境，保持流量计前后直管段内壁光滑平直，保证被测介质为洁净的单向流体等。

4、加强后期的管理

流量计虽然具有多种自动处置功能和微功耗的特点，但投入运行以后任然需要加强管理，比如，为了保证流量计*工作的稳定性和准确性，就应定期进行系统标校，抄录表头数据，更换介质参数以及不定时查看电池情况，检查流量计系数及铅封等。

5、注意内部维护

如果由于气体介质有杂质或者其他原因需要对流量计的测量腔内及其构件进行检查或清洗，那么应特别注意以下这点：对于同款式同规格的流量计，其发生体.导流体等核心组件不能互换，否则，需要重新标定仪表的计量系数，并对其配带的温度及压力传感器进行系数校正。

工作原理：

两个椭圆齿轮具有相互滚动进行接触旋转的特殊形状。P1和p2分别表示入口压力和出口压力，显然p1>p2，图（a）下方齿轮在两侧压力差的作用下，产生逆时针方向旋转，为主动轮；上方齿轮因两侧压力相等，不产生旋转力矩，是从动轮，由下方齿轮带动，顺时针方向旋转。在图 （b）位置时，两个齿轮均在差压作用下产生旋转力矩，继续旋转。选装到图 （c）位置时，上方齿轮变为主动轮，下方齿轮则成为从动轮，继续旋转到与图 （a）相同位置，完成一个循环。一次循环动作排出四个由齿轮与壳壁间围成的新月形空腔的流体体积，该体积称作流量计的"循环体积"。
    设流量计"循环体积"为υ，一定时间内齿轮转动次数为N，则在该时间内流过流量计的流体体积为V，则 V＝Nυ 椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。若附加发信装置后，再配以电显示仪表可实现远传瞬时流量或累积流量。
工作原理简单概括：液体流量是在测量室内完成的。在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表液体的总量。

产品特点：
1、测量精度较高：0.2级与0.5级；
2、机构简单、坚固、运行可靠；
3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；
4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
5、RH-LC-A型铸铁 椭圆齿轮流量计 ，广泛用于各种油品及对铸铁*液体介质的计量
6、RH-LC-E型铸钢 椭圆齿轮流量计 ，用于高压、低腐蚀性介质的计量
7、RH-LC-B型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器
9、防爆等级：ExiaIICT6

技术参数：

精度等级: 普通型0.5级，高精度0.2级

耐压: 普通型1.6MPa,高压型3.2MPa

耐温度: 普通型＜120℃，高压型＜200℃

流量计制作材质: 铸铁、铸钢、不锈钢等

转动部件: 铝合金、不锈钢等

可以选装油品过滤器

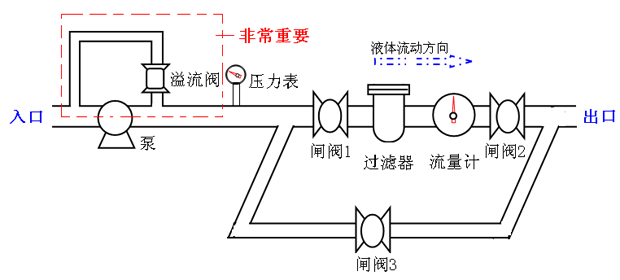

船用柴油流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；重油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行

流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

沥青流量表计量精度高，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。

高温型麦芽糖稀流量表选型测量范围及工作压力

故障处理方法：

椭圆齿轮流量计属容积式流量计，又称定排量流量计，在全部流量计中是属于zui准确的一类流量计。它对流量畸变不敏感，可测非牛顿流量，在混相流测量中能反映真实的体积流量等。其主要部分是计量箱和装在计量箱内的一对椭圆齿轮，它们与盖板构成一密封的初月形空腔，作为量具。流量计进出口处的压力差推动椭圆齿轮旋转，流体经初月形空腔计量后排出。椭圆齿轮每旋转一周可输出4倍初月形空腔的容积，因此，椭圆齿轮转数与流体的流量成正比。

和顺达流量计厂家该系列产品可以选用不同的材料(铸铁、铸钢、不锈钢304和316L不锈钢)制造，广泛适用于化工、石油、医药、电力、冶金和仪器等工业部门的流量计量工作。下面介绍一下椭圆齿轮流量计常见七大故障及处理方法。

1、椭圆齿轮不转动

原因：①、管道中有杂物;

②、过滤器损坏，杂物进表内，导致齿轮被卡住;

③、由于流量过大，轴承磨损，产生椭圆齿轮碰撞内膛，引起齿轮卡住。

处理方法：1、清洗流量计及管道;

2、修理过滤器;

3、更换轴承，保证间隙能灵活运转。

2、椭圆齿轮转动，指针不动或时走时停

原因：①、转动紧固件滑动、损坏或不灵活;

②、磁联轴器滑动;

③、字轮部件被卡住。

处理方法：1、重新紧定紧固件，清除不灵活处;

2、检查磁联轴器是否灵活和磁力强弱;

3、排除字轮部件的故障。

3、流量计负误差大

原因：①、旁路阀门渗漏;

②、椭圆齿轮计量室内壁或轴承遭磨损坏或腐蚀;

③、流量低于下限;

④、磁联轴器滑动或齿轮系统周期性障碍;

⑤、实际液黏度小于检测液黏度。

处理方法：①、检查旁路阀门;

②、更换轴承，检查齿轮，调整间隙;

③、增大流量;

④、修配或更换磁联轴器或齿轮系统;

⑤、选择与实际液体黏度相近的检查液检查流量计或作黏度修正。

4、流量计正误差大

原因：①、流量有大的脉动或含有气体;

②、实际液黏度大于检验液体黏度;

③、关小进口阀时，介质未充满计量室计量而出。

处理方法：①、减少流量脉动或增加气体分离器;

②、选择与实际液体黏度相近的检验液检验流量计或作黏度修正;

③、用流量计出口阀调控介质流量。

5、二次表指示值多于一次表指示值

该在故障多由发讯叶片振动引起，可通过适当调整阻尼片对叶片的压力来解决。

6、二次表指示值小于一次表指示值

原因：①、发讯叶片处的紧固螺丝松动;

②、发讯器掉步。

处理方法：①、紧固锁定螺丝;

②、调整发讯叶片与发讯器间的间隙。

7、二次表不指示

原因：①、线路开路或短路;

②、发讯器损坏。

处理方法：①、仔细检查线路;

②、更换发讯器。

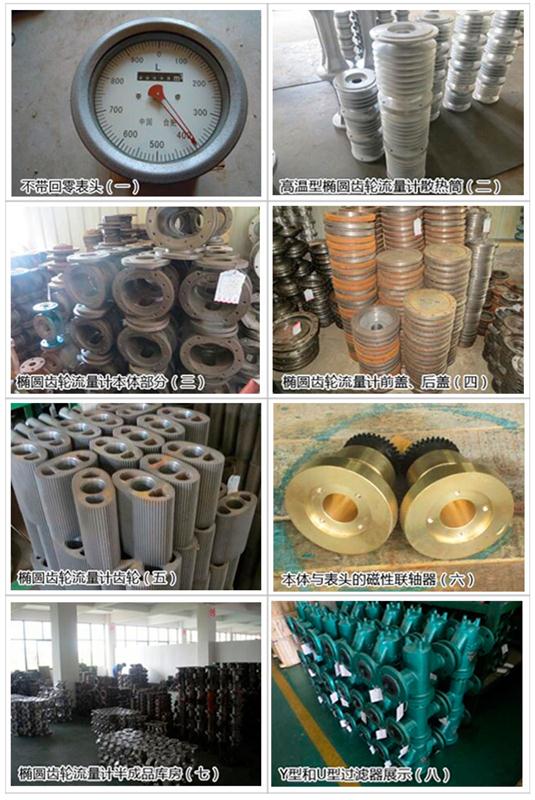

椭圆齿轮流量计主要由本体、一对椭圆齿轮、磁性联轴器、减速机构、高速齿轮、计数器及发讯装置组成。一般情况下该流量计可能出现的故障都可以在以上叙述中找到相应原因和处理方法，如果某故障确实找不出原因，可以流量计的厂家来寻求解决方法。和顺达厂家提醒您，遇到问题切勿盲目拆装流量计，导致不可挽回的后果。

保养及维护：

高温椭圆齿轮流量计在通电后，检查各部位螺丝有无松动，如有松动尽快紧固，接通电源后观察面板上的电源指示灯是否亮，以检查电源是否接通，按动升降按钮检查是否正常，如正常，根据试件需要配备不同规格试模托板及上压板，调节紧固好工作台上立柱螺母及托板上螺丝。先将试模筒相应的压板及托板找齐配备好，把托板装在上升螺杆上，放上相应试模，把压板装在立柱上的面板上用拧紧螺丝，再拧紧立柱上两微调节螺母，按动“升”按钮，使升降杆上升，直到试筒内试件脱出，再按“停”按钮，停机，取出试件和试模筒，按“降”按钮，降到低时，自动停机。流量计运行前该注意，使用完毕后也该注意保养及维护，总结以下5点：
1、在使用流量计时，先将电源插头插座，接通电源，使用完毕，请将电源插头拔下使整机断电；
2、动力柜内装有三相双速电机、两个交流接触器、两个行程控制开关，当出现接通电源，而电源指示灯不亮时可检查一下电源插头是否接触好；
3、在使用中如出现电机带不动（即电机转动，而推动座不上升），可打开动力柜后盖适当调整电机位置，使三角皮带张紧，即可正常运转；
4、使用完毕，请将流量计立柱上，下托盘，推动座等擦干净，套上防尘罩，如较长时间不用，可在表面涂防锈油，以防零件锈蚀；
5、为了安全起见，请用户接地使用。
