贮液池磁翻板液位计
产品: 浏览次数:896贮液池磁翻板液位计
单价: 电议
最小起订量:
供货总量:
发货地: 江苏-淮安市
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-06-07 03:50

详细信息

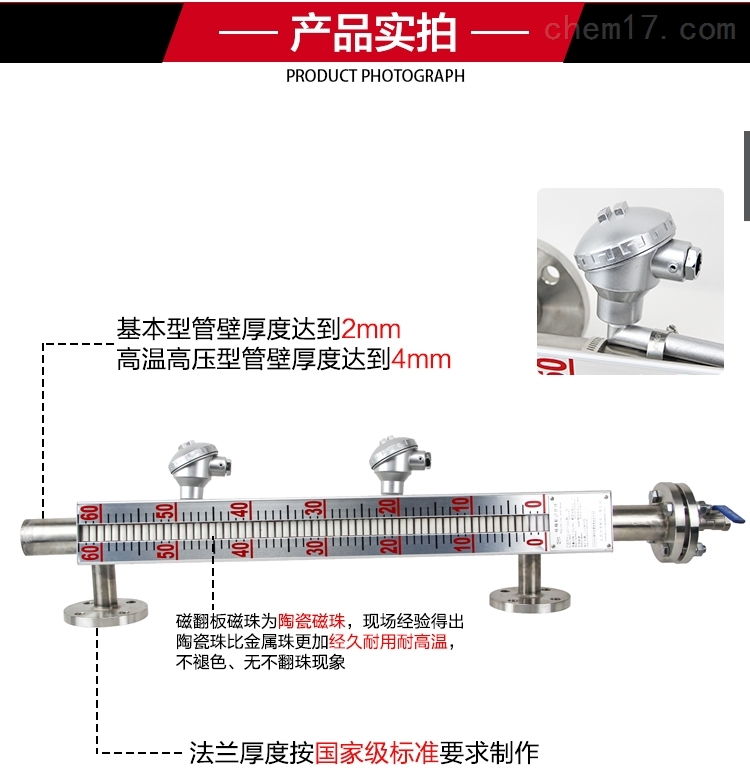

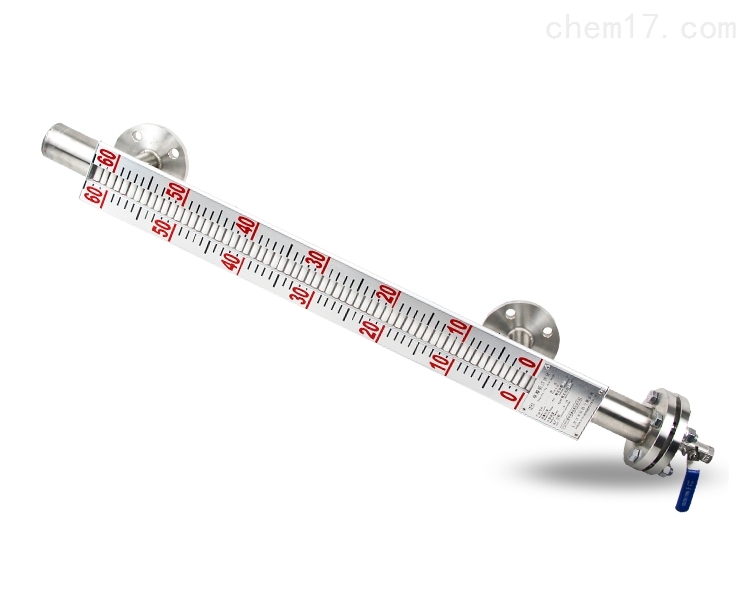

    贮液池磁翻板液位计可以在高温、高压、高粘度和强腐蚀等条件下,安全可靠地测量液位,度数直观,显示醒目,测量范围大。该系列产品广泛用于电力、石油、化工、冶金、环保、医药、食品等各行业过程中的液位测量和控制。

    根据在容器安装位置不同,提供侧装、顶装、顶装侧显等型式。根据工作介质的不同,提供304/316L不锈钢、不锈钢内衬四氟、ABS、PP-R、UPVC等材质,其中ABS、PP-R、UPVC、不锈钢衬四氟材质适用于酸、碱等腐蚀性介质。除了基本型外,还有高温高压型、防腐型、夹套型、防霜型、电伴热型、电子双色型等多种形式可供选择。

磁翻板液位计特点:
▲精密制造,坚固耐用;
▲特殊结构和材质设计;
▲高消晰度液位指示器;
▲安装方式和过程连接灵活;
▲可配套开关和变送器;
典型应用:
◆高温高压应用;
◆低温/深冷应用;
◆特材应用;
◆一体式应用;

 测量范围:(300~15000)mm     (两个法兰中心距离)工作压力:≤6.4MPa工作温度:≤480℃介质密度:(0.45-2.0)g/cm3法兰标准:HG20592-20635-97其它法兰标准请用户注明材质:普通型:不锈钢304 316L   浮子:304 316L   其它材质要求请用户注明连接方式:旁路侧面安装法兰DN20PN0.61.01.62.54.06.4可选项UHZ-517C- D 输出(4~20)mA二线制变送器□液位开关:C,E,F任选Q 本安型,ibIICT5B 隔爆型:dIIBT5T 配隔离安全栅M 电伴热装置A 配光柱显示仪表(竖式)B 配光柱显示仪表(横式)□工作压力 MPa□介质密度 g/cm3□测量范围 L=mm



磁翻板液位计 特点
●适合容器内液体介质的液位、界面的测量。除现场指示,还可配 远传变送器、报警开关、检测功能齐全。
●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要
  改变角度。
●测量范围大,不受贮槽高度的限制。
● 指示机构与被测介质*隔离,密封性好,可靠性高,使用安全。
● 结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

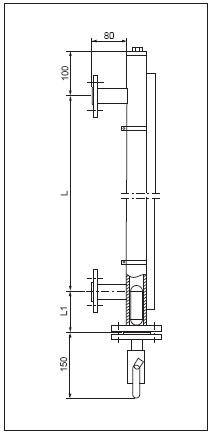

磁翻板液位计过程连接法兰

当浮子液位计压力等级为PN1.6、2.5、4.0Mpa时,其过程连接法兰均接JB82.2-94可动凸面法兰制造(即PN2.5Mpa的压力等级仍配PN4.0Mpa等级的法),用户自配凹面法兰(可与带傲凹面法兰的阀门直接连接。)当浮子液位计压力等级为PN6.4、10.0、16.0Mpa时,其过程连接法兰为JB82.0-91、DN25固定凸面法兰制造,过程边接法兰等级与浮子液位计相同。(可与带傲凹面法兰的阀门连接)。
    用户如需特殊法兰(如HGJ、GB、ABSI等标准,)需在订货时注明环境振动:频率≤25HZ、振幅≤0.5mm(在实际运行状态下)

液压*

输出形式:三常开、三常闭开关信号
能点容量:220VAC 2A
工作寿命:>105次
报警精度:±5mm
供电电源:24VDC、220VAC 50Hz
环境温度:-40~60℃
出线口接头:内螺纹M20×1.5
防爆型式标志:本安型ibllBT4

隔爆型diBT4

系统构成及接线
    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆,上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型

液位远传装置

远传量程:0~6000mm(任意选用)
精度:±10.0mm
回差:±10.0mm
输出信号:4~20mADC
远传*距离:3km
负载电阻:250Ω(不包括导线电阻200Ω)
供电电源:24VDC、220V.AC 50Hz;
环境温度:-40~60℃
出线口接头:内螺纹M20×1.5
防爆型式标志:本安型ibllBT5
              隔爆型diBT5

磁翻板液位计结构及工作原理
    1、基本型
    根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的*磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
    2、电远传
    在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
    3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧开关动作时,实现报警或限位控制。

磁翻板液位计选型:

正确选型才能保证液位计更好的使用。选用什么种类的液位计应根据被测流体介质的物理性质和化学性质来决定?使液位计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。

*:精密功能检查

精度等级和功能根据测量要求和使用场合选择仪表精 度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量,无需做精确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式液位计。

第二:可测量的介质

测量介质流速、仪表量程与口径 测量一般的介质时,液位计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用,范围比较宽。
