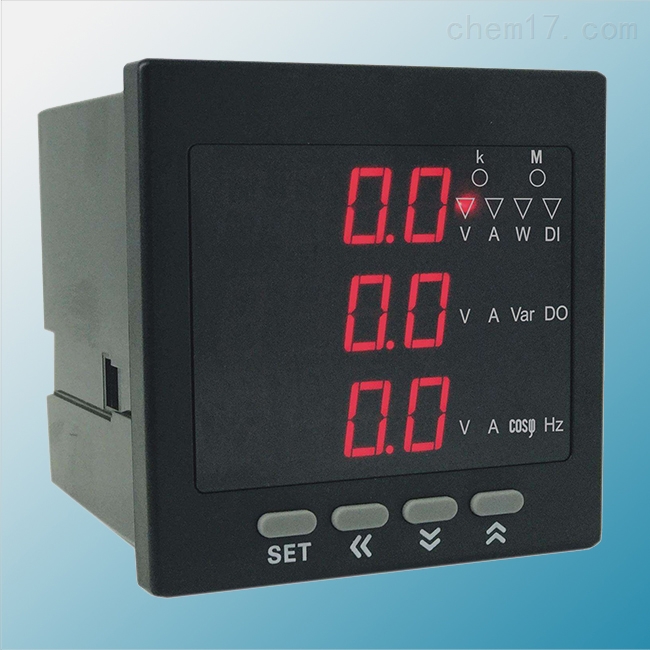

VP652三相三线三相多功能电力仪表
■ 产品概述：
多功能电力仪表一种*的智能化、数字化的电网前端采集元件，广泛应用于配电系统主要设备中。多功能表具有多种接线方式，并带有通讯接口和电能脉冲输出功能，具有精度高、安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点。多功能表必须进行周期校验，本文阐述的是多功能表的具体校验方法和步骤。
实际的电路设计中，由于晶体管的开关以及实际互连线的特性等原因导致电源在一定范围内波动。当实际供电值高于波动上*，就会引起芯片工作的可靠性问题；当实际供电值低于下*会导致芯片的工作性能降低甚至不能工作；当电压波动幅度较大时，可能会直接影响相关电路的信号质量。基于上述这些问题，随着单板高速高密度的发展，电源完整性已经成为制约设计的一个重要因素。在硬件设计和调测过程中，必须首先保证电源电路高质量工作。
■ 性能特点:
电能计量功能
多功能电力仪表可实现高精度的四象限电能计量，计量的电能包括吸收有功电能、释放有功电能、感性无功电能、容性无功电能。
分时计费及需量记录
具有复费率电能计量功能，复费率电能一天多可分8个时段、4种费率（尖、峰、平、谷）来完成电能的分时计量，同时具有需量记录功能需量纪录及12个月电能统计，所有数据可通过通讯读取。
I/O模块
ABU-Z智能电力仪表提供了丰富的I/O接口。可提供多达8路数字量输入（DI）用于监视开关量输入的状态；4路继电器输出（DO）模块，用于实现断路器的远程控制、报警输出和脉冲电度输出等。
变送器输出
模拟量输出：多可以提供2路4~20mA输出，模拟变送输出可选择将电网中常见的26个电量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、
PA、PB、PC、P总、QA、QB、QC、Q总、SA、SB、SC、S总、PFA、PFB、PFC、PF、F) 隔离变送输出为0~20mA或4~20mA的直流信号。
通讯模块
提供1路异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr），通讯速率（buad）也可通过设置选择。
■ 使用注意事项:
使用要求：所有的仪表在次使用的时候，请检查仪表的参数同所在配电系统中需要的参数的一致性。例如，对于AC 380V、200A/5A的线路中需要配置AC380V、200A/5A的多功能电力仪表。用户也可以根据实际需要对仪表重新进行编程设置。
同样一个表，对于400A/5A的线路中。只需要将CT变比“”修改为80就可以了。在一般情况下，仪表后面的标签中都标注了仪表的类型参数和出厂设置参数。
确配置仪表后，按照实际的要求对仪表进行正确的接线，对辅助电源、输入信号和输出信号按说明书操作说明中进行。
■ 行业背景
在红外抄表等电路中，要用到38kHz载波来实现串口通讯，其串口就是普通的UART。本文总结出6种调制电路供大家参考。基于三态门的标准的调制方式：当UART_TX为低电平时，38kHz信号可以通过三态门。基于或门的调制方式：上图中，实际是当UART_TX和38kHz都为低电平时点亮红外发射管，是个逻辑或的关系。也可以用或门来实现，如下图：基于或非门的调制方式：当然也可以用或非门来实现，只是改用高电平点亮红外发射管，如下图：基于三态门的又一种标准的调制方式：调制要求的是基频信号有效时，让高频信号通过，其实高频信号的高电平或低电平点亮红外发射管都是可以的，下图是用的高电平点亮红外发射管：既然第1种方式实际实现了个逻辑或的关系，则输入的2个信号互换也是可以的。
