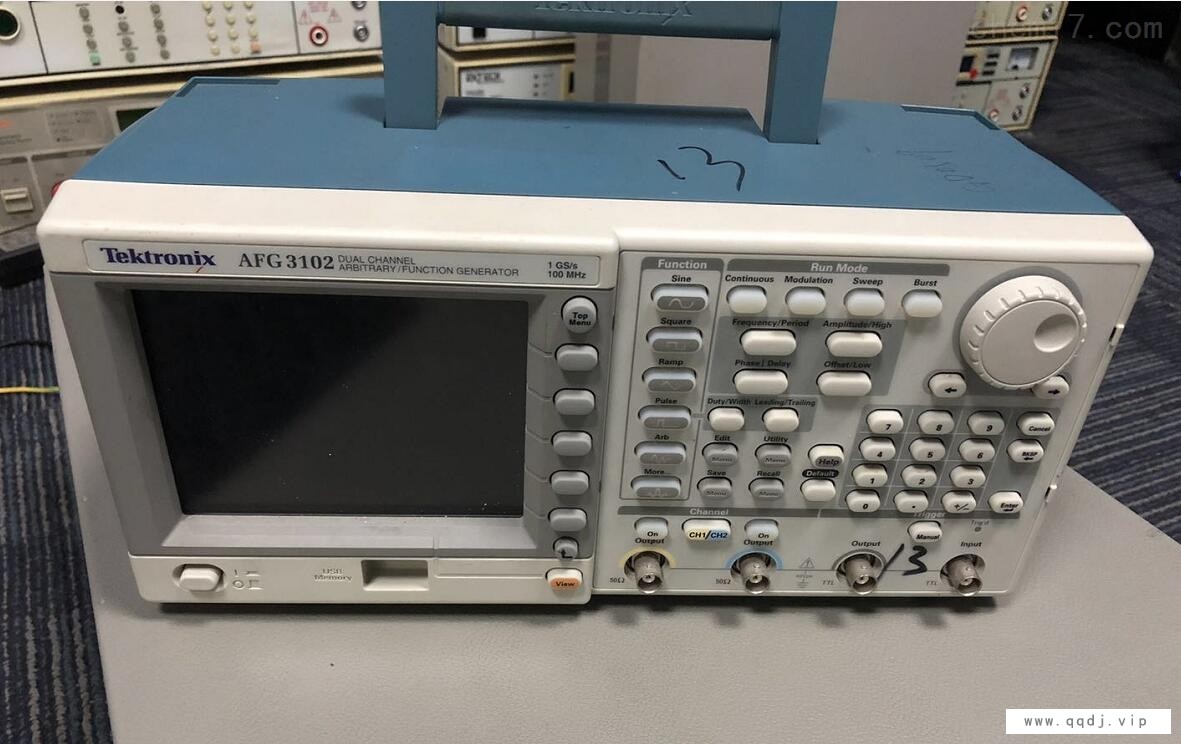

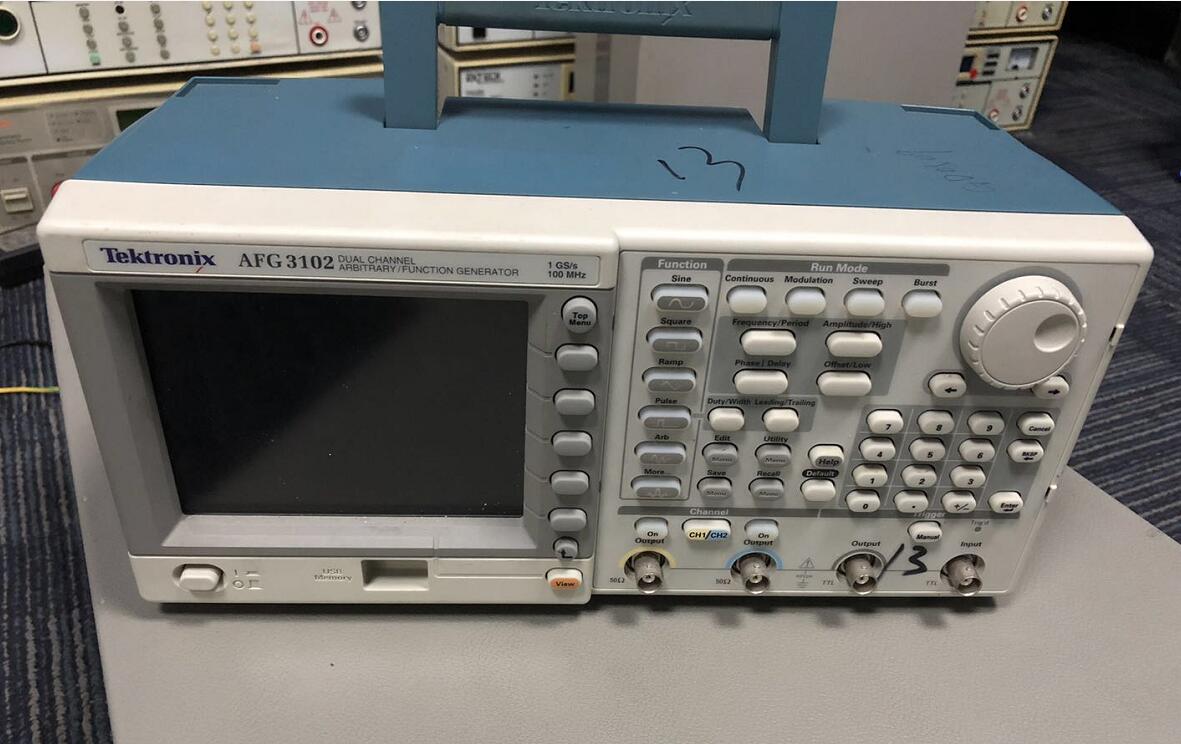

泰克AFG3102函数信号发生器
泰克AFG3102函数信号发生器产品概述
AFG3000 系列函数、任意波形和脉冲发生器的性能、多功能、直观的操作以及合适的价格使其成为业界实用的信号发生器。
出众的性能和多功能性
12 种不同的标准波形，同时以高采样速率生成长达128K的任意波形。在脉冲波形上可以单独设置上升沿和下降沿时间。可以将外部信号连接，并叠加到输出信号中。双通道型号输出可生成两个*相同或截然不同的信号。所有仪器的时基都非常稳定，年偏移量仅±1ppm。
直观的用户界面，更多信息一目了然
大屏幕一次即可显示所有相关波形参数和波形图，让您放心地设置信号，集中精力完成手头的工作。使用快捷键可直接访问常用功能和参数，或通过结构化的菜单方便地进行更多选择，减少仪器使用学习或重新学习的时间。外观和感觉与TDS3000示波器一样，让您使用起来倍感亲切。
随机附带的ArbExpress? 软件可轻松编辑波形
使用这种PC 软件，可从任何Tektronix示波器无缝地导入波形，也可以由标准函数、公式编辑器和波形数学计算进行定义。
特点与优点
·带宽：25MHz、100MHz或240MHz正弦波形
·任意波形：14位垂真分辨率
·采样速率：250MS/s、1GS/s 或2GS/s
·高达4个128K存储深度
·5.6" 显示器使您对设置和波形充满信心
·多语言和直观操作可节省设置时间
·脉冲波形边沿时间可调整
AFG3102任意波形发生器特性
AFG3102通道数
1/2
标准波形 正弦波、方波、脉冲波、锯齿波、三角波、sin(x)/x、指数上升/衰减、高斯、洛仑兹、半正矢、直流、噪声
正弦波：
1mHz～100MHz
幅度平坦度(1 Vp-p)：
<5 MHz
5 MHz～20 MHz
20 MHz～25 MHz
25 MHz～100 MHz
100 MHz～200 MHz
±0.15 dB
±0.3 dB
±0.3 dB
±0.5 dB
—
谐波失真(1 Vp-p)：
1 mHz～0 kHz
20 kHz～1 MHz
1 MHz～5 MHz
5 MHz～10 MHz
10 MHz～25 MHz
>25 MHz
<–60 dBc
<–60 dBc
<–50 dBc
<–37 dBc
<–37 dBc
<–37 dBc
THD（直流～20 kHz、1Vp-p）
<0.2%
杂波(Spurious) (1 Vp-p)：
1 mHz 到1 MHz
1 MHz 到25 MHz
>25 MHz
<–60 dBc
<–50 dBc
<–50 dBc + 6 dBc/倍频
方波
1 mHz～50 MHz
上升/下降时间
≤5ns
脉冲波形
1 mHz～50 MHz
脉冲宽度
8 ns～999 s
边沿跃迁时间
5 ns～625 s
占空比
0.1%～99.9%
其他波形
1 mHz～1 MHz
噪声带(–3dB)
100 MHz
直流（输入50 Ω）
–5V～+5 V
任意波形
1 mHz～50 MHz
非易失存储器
4 个波形
存储器：采样速率
16 K～128 K: 250 MS/s
2点～16 K: 1 GS/s
垂直分辨率
14 位
幅度（输入50 Ω）
20 mVp-p～10 Vp-p
精度
±（ 设置的1% ±1 mV）
偏置
±5 Vpk交流+直流
接口(标配)
GPIB、LAN 10base-T/100base-TX、USB 1.1
