高压差分探头100M/1500V（替代P5205A）

       SRS5000系列高压差分探头采用差分输入模式，主要用于需要进行高压浮地测量的场所。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低输入电容，可以准确、高速地测量差分电压信号；其带宽达到 100MHz，满足了大部分测试系统的需要；丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求；用户可进入测试模式，调整偏置电压，探头*使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零；具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰（当5MHz带宽限制功能打开时，高压差分探头的输出电路接入一个5MHz的低通网络，若测量示波器输入阻抗设置为1MΩ时，与探头的50Ω输出阻抗不匹配，方波信号的上冲、阻尼会产生变化；若测量示波器输出阻抗设置为50Ω时，方波信号的上冲、阻尼变化较小）。

      该系列高压差分探头具有 1/50和1/500两档衰减可供选择，其差模测量量程分别是150V(DC+ peak AC)和1500V(DC+peak AC)；该型号高压差分探头具有声光报警功能，且可手动关闭；探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，高频幅频特性会更平坦，但衰减倍率会增加一倍），测量被测电路波形；该系列高压差分探头外型小巧美观、结构坚固耐用，同时具备很高的稳定性、准确性。

高压差分探头100M/1500V（替代P5205A）

应用场所示例：

■浮地电压测量                                    ■强电或高压隔离测量

■开关电源设计                                    ■电源转换等相关设计

■ 逆变﹑UPS电源                                ■ 变频器变频家电

■电子镇流器设计                                       ■电机驱动设计

■ 感应加热﹑电磁炉                                   ■ CRT显示器设计

■电工实验                                                 ■低压电器试验

■电力电子和电力传动实验等                ■焊接﹑电镀电源

技术参数

南京桑润斯电子科技有限公司推出的新款的高性能研发型高压差分探头SRS5200（200M/1500V)适合于高频场合的测试，比较典型的是驱动电路的调试，请看下图：

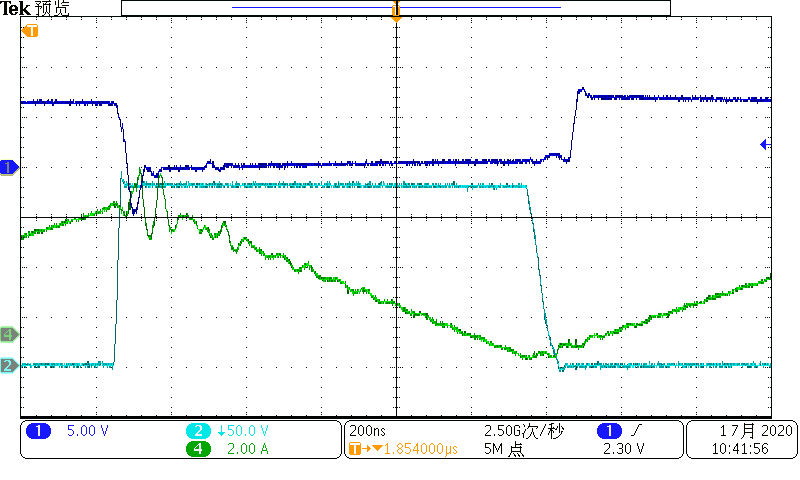

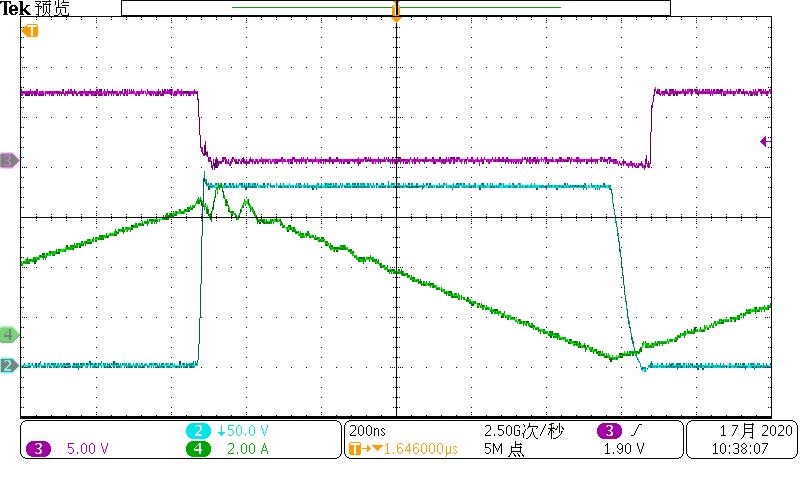

    图（一）蓝色的是使用中国台湾某品牌差分探头测试出来的驱动电路的电压波形，图（二）紫色的是使用SRS5200测试出来的驱动电路的电压波形，绿色的都是SRS6150测试出来的电流波形。很明显SRS5200测试出来的紫色波形更干净，驱动过冲也没有了，而且谐振电流的振荡大约少了一半。电压探头对电流探头的影响这在低频的变换器里面是很少见的。低频的里面即使驱动难看一点，电流也基本不受影响。但是现在做高频驱动测试，电压探头对电流探头的影响就很明显了。驱动电路是方波，上升下降沿谐波含量丰富，再加上开关管通断高电压大电流，干扰会比较严重。SRS5200解决了这个问题，测试出来的波形更干净，可以减少分析中的误判，免得在一些实际上不真实的波形中纠结，可以提高工作效率。
