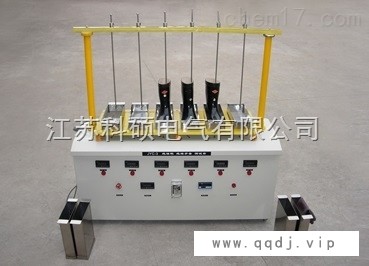

KSJYX绝缘工具耐压测试仪

KSJYX绝缘工具耐压测试仪是我公司根据电力公司发布的《电力安全工器具预防性试验规程》要求，并遵从广大用户反馈意见，不断改进而设计生产的绝缘靴（手套）批量试验的设备。该产品有效的解决了过去的不规范试验，提高了工作效率，保障了工作安全，是绝缘靴（手套）

绝缘杆，耐压试验的装置。

二．绝缘工具耐压测试仪技术参数

1．电源电压  220V  50HZ

2．额定功率  5KVA

3．额定输出电压  100KV

4．数字显示，并设有零位，过流，计时，报警功能。

测试绝缘靴或手套

·按下控制电源旋钮，接通控制电源。

·操作人员离开机体，用遥控器进行操作。

⒈拆开包装后，将试验装置固定好，并将接地线接好。

⒉试验前，将试验变压器输入端与试验装置输出端相连接，试验变压器仪表与试验装置仪表相连接，接地端相连接接大地。将被试品内装入钢珠，再通过锁紧螺钉调节电极杆，使电极插入绝缘靴（手套）内调整螺杆，接触钢珠面即可。

⒊遥控器键“1”为停止键，“2”为启动键，“3”为升压键，“4”为降压键，“5”为计时键，“6”为备用键。

⒋接通电源，按下空气开关,电源指示灯亮,按下“2”键，工作指示灯亮，如果不亮说明调压器未归零，请按“4”键降压，然后按下“2”键，再按“3”键升压,当升到所需电压时，按下“5”键，开始计时,时间到蜂鸣器响，按下“4”键，调压器回零，按“1”键结束试验。

5.左起*块表是高压表(KV),后面6块表是智能电流表(mA).,6块表(mA)上面相应的指示灯是过流指示灯,一一对应。

三、绝缘工具耐压测试仪维护保养：

1．该装置使用完毕后，应将水槽内的水放净。

2．若长时间不使用应该保持水槽内外干燥，电极杆、绝缘杆无水分。

3．使用前应测量绝缘杆的绝缘电阻，必要时用高压测试其耐压值不得低于20KV。

电力公司发布的《电力安全工器具预防性试验规程》，关于绝缘靴（手套）的试验项目、周期和要求：（国电发2002.777号）

表1  绝缘靴的试验项目、周期和要求

表2  绝缘手套的试验项目、周期和要求
