HEIDENHAIN敞开式直线光栅尺有效避免多个潜在误差源 的影响：
• 滚珠丝杠发热导致的定位误差
• 反向误差
• 滚珠丝杠螺距误差导致的运动特性误差 因此，直线光栅尺是需要高定位精度和高 速加工的机床*的基础性技术。
敞开式直线光栅尺广泛用于需要*测量 精度的机器设备。
HEIDENHAIN直线光栅尺典型应用包括：
• 半导体工业的测量和生产设备
• PCB电路板组装机
• 超精密机床和设备，例如加工光学器件 的金刚石刀具，加工磁盘的端面车床和 加工铁氧体元件的磨床
• 高精度机床
• 测量机和比较仪、测量显微镜和其它 精密测量设备
• 直驱电机
机械结构 敞开式直线光栅尺包括光栅尺或钢尺带和 读数头，光栅尺和读数头间无机械接触。 敞开式直线光栅尺的尺带固定在安装面 上。因此，为确保直线光栅尺的高精度， 必须确保安装面平面度达到高标准。
式直线光栅尺，测量长度达3 m
• 小测量步距达1 nm
• 玻璃或玻璃陶瓷测量基准
• 用粘膜或安装架固定测量基准
• 直线光栅尺和读数头配套使用
• 可提供高真空版（参见“产品信息”资料）
测量直线轴位置，没有任何其它机械传动件。有效避免多个潜在误差源的影响：
• 滚珠丝杠发热导致的定位误差
• 反向误差
• 滚珠丝杠螺距误差导致的运动特性误差因此，直线光栅尺是需要高定位精度和高速加工的机床*的基础性技术。

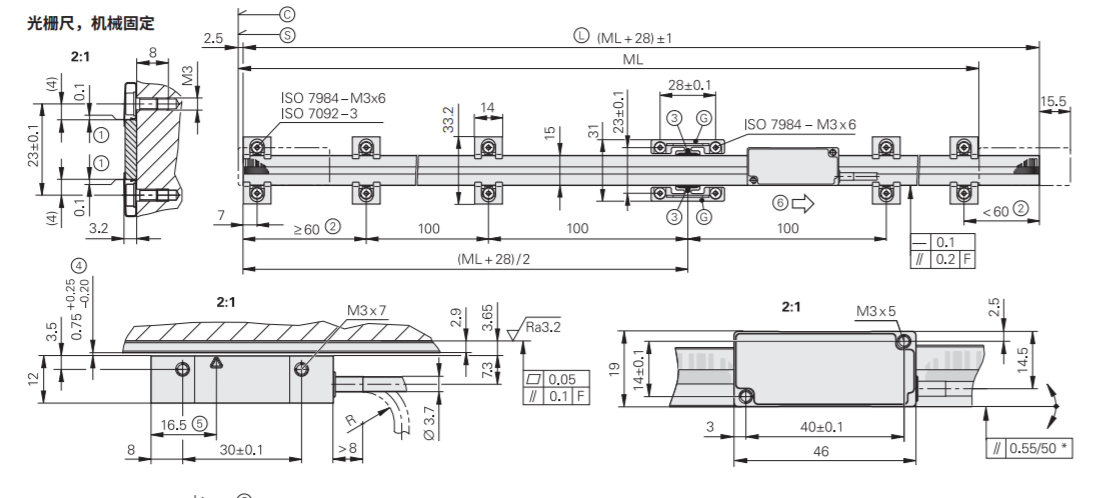

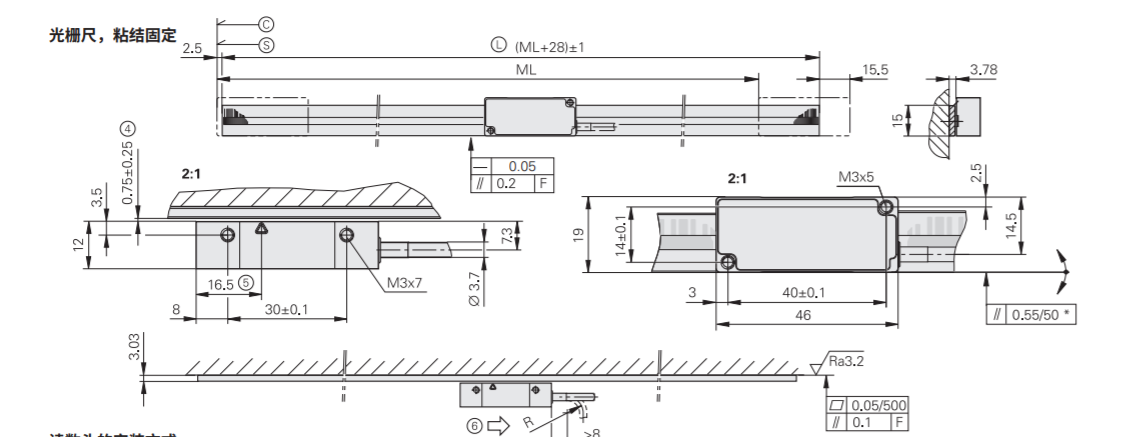

HEIDENHAIN敞开式直线光栅尺参考图
