湖南长沙BD-GHX-Ⅱ光化学反应仪（光解仪或光源供给反应器）是我公司在同类别合成仪基础上所改进的又一款新型高科技产品，是目前国内技术优越、功能齐全比较完善、经济实用的光化学反应仪。本产品灵活多用，更能较大化完善实验介质在可见光或紫外光的作用下化合、分解、电离等作用；由于光化学是以光为试剂，一旦被反应物吸收不会在体系中产生其他新的杂质，避免了热化学中破坏反应物的现象，从而大大提高了节约实验成本的效能，本机整体化应用更能突出在化学反应中的显著特点。
技术参数:
一、 主体箱
主体箱是放置系列光化学反应仪光照装置的地方，具有以下特征：
（1）箱体的尺寸为 480mm×420mm × 900mm，重约29kg。
（2）箱门有观察窗，插入有色玻璃能挡住紫外光和大部分可见光。
（3）箱体内部为黑色，以降低光反射。
（4）箱体内后板上端有散热风扇，还有 2个半圆插槽供插入活动挂钩，以固定水、气管和灯线。
（5）箱体内后板*设有“水流开关”，可实现断（冷却水）水报警。后板下部有 8个孔洞，供冷却水管、气管及连接控制器的电缆通过。
（6）箱体内左侧有 3个插座，供箱内的电机、灯和 “水流开关”的输出插头用。
二、 汞灯及汞灯电器控制器
光源为300W或500W中压汞灯，产生的紫外光占发出总能量的40%。紫外光对眼和皮肤有伤害，操作时需带墨镜。
汞灯开启5分钟后发光才稳定，关灯后需等待5分钟左右才能重新启动。
中压汞灯的外型尺寸和光电参数见表1。
表1 中压汞灯的外型尺寸和光电参数
功率W | 启动电流A | 工作电流A | 工作电压V | 有效弧长mm | 接线方式 |
300 | 5.7 | 3.4 | 220±20 | 125±10 | 单端引出 |
500 | 7.1 | 5.4 |
汞灯的光谱分布和相对强度见表2。
表2 中压汞灯的光谱分布
波长nm | 250 | 313 | 365 | 400 | 510 | 620 | 720 |
相对强度% | 20 | 85 | 100 | 30 | 20 | 40 | 80 |
汞灯的发光部位为石英管，手直接接触会造成污染而影响光强。石英器皿外部常用干净脱脂棉沾取少量酒精擦净，清洗内部则用洗液。
控制器面板设有：总电源、灯选择、灯电源、电机、灯启动等开关及总时间设定、分时间设定、灯电流表、报警指示。控制器内有风扇排热。
控制器尺寸为 400mm×215mm × 440mm，重约23kg。
开启控制器的程序为：总电源→ 总时间设定 → 分时间设定 →灯选择→灯电源→电机→灯启动，按灯启动后即开始计时。
关闭控制器的程序为：灯电源→电机→总电源→ 5分钟后关冷却水。
控制器背面有电源输入线和保险丝座。
控制器背面设有供主体箱电缆插头对应的插座，还设有供电缆中灯源线的两个接线柱。
“电机” 开关的功能为控制光照装置运行。
在主体箱电缆与控制器连接错误，或供冷却的自来水低于正常水压时，报警灯便发光并发出报警声，仪器不能工作。
三、 氙灯及氙灯电器控制器
光源为1000W氙灯，其外型尺寸和光电参数见表3。
表3 1000W氙灯的外型尺寸和光电参数
启动电流A | 启动电压KV | 工作电流A | 工作电压V | 有效弧长mm | 接线方式 |
12.4 | 30±5 | 12.1 | 220±20 | 200±10 | 单端引出 |
氙灯开启 5分钟后发光才稳定。
氙灯的光谱分布和相对强度见图 2，与日光相似。
控制器箱尺寸为 400mm×215 mm × 440mm，重34kg。控制器面板除没有“灯选择”按钮外，其它按钮与汞灯控制器相同。
四、 BD-200S集热式加热磁力搅拌器
BD-200S系列集热式加热磁力搅拌器，是我厂科研开发的一种新型磁力搅拌器，该产品在全国各大高校实验室推广试用效果良好，深受用户好评。
（1）采用集热式加热法，被加热容器*处于强烈的热辐射之中，加热速度是其他平面加热磁力搅拌器的三倍。温度均匀，效率高，更适应球型烧瓶进行加热反应。
（2）本机主要部件选材优良，电机选用直流大功率电机，搅拌力矩大﹑噪音小。特制不锈钢加热管在800℃高温中老化24小时。绝缘电阻>`1000MΩ，干烧时安全可靠。磁钢选用目前磁力zui强的“钕铁蹦”水磁做转子，确保足够的犀利和扭矩。
（3）结构合理，采用大面积平底加热铝板加热，可以放上任何快速加热器皿，可加水（水浴）﹑加油（油浴）﹑以及干烧，也是本机主要优点所在，加热部分与电气箱之间采用散热板隔离，在高温加热搅拌下，不影响整机电气性能。
规格型号 | 特征 | 搅拌容量 | 搅拌速度 | 加热温度 | 控温方式 | 工作电压 | 外型尺寸 |
BD-200S | 平板 | zui大3000ml | 无级调速0~2600 | 室温~400℃ | 数显自动 | 220V/50HZ | 245×236×125 |
五、主要特点:

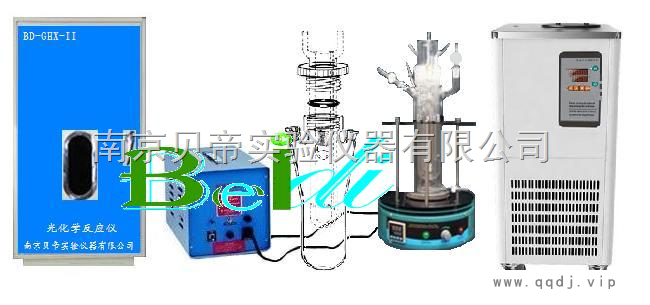

主体部分见图，包括主体箱、汞灯电器控制器、氙灯电器控制器玻璃反应器皿、光源、BL-200型集热式恒温磁力搅拌器。
BD-GHX-II型光化学反应仪配置如下：
（1）主体箱是放置系列光化学反应仪（BD-GHX-II型）的光照装置；
（2）汞灯电器控制器为控制300W、500W中压汞灯的工作条件；
（3）氙灯电器控制器为控制500W或1000W氙灯的工作条件，（每套BD-GHX-II型光化学反应仪标准配置氙灯电器控制器与汞灯电器控制器选其一）；
（4）汞灯电器控制器和氙灯电器控制器均包括总电源、灯选择、灯电源、电机、灯启动等开关及总时间设定、分时间设定、灯电流表、报警指示。
（5）玻璃反应器皿可以分别选用250ml、500ml、1000ml等
（6）依托装置除了主体箱可以使用外，还配置有本厂生产的CL-200型智能恒温集热式磁力搅拌器。
（7）冷却水输入循环装置有本厂直接生产的低温冷却液循环泵（恒温范围-25℃到100℃）。（光解仪或光源供给反应器）是我公司在同类别合成仪基础上所改进的又一款新型高科技产品，是目前国内技术、功能zui全zui完善、经济实用的光化学反应仪。本产品灵活多用，更能zui大化完善实验介质在可见光或紫外光的作用下化合、分解、电离等作用；由于光化学是以光为试剂，一旦被反应物吸收不会在体系中产生其他新的杂质，避免了热化学中破坏反应物的现象，从而大大提高了节约实验成本的效能，本机整体化应用更能突出在化学反应中的显著特点。
技术参数:
一、 主体箱
主体箱是放置系列光化学反应仪光照装置的地方，具有以下特征：
（1）箱体的尺寸为 480mm×420mm × 900mm，重约29kg。
（2）箱门有观察窗，插入有色玻璃能挡住紫外光和大部分可见光。
（3）箱体内部为黑色，以降低光反射。
（4）箱体内后板上端有散热风扇，还有 2个半圆插槽供插入活动挂钩，以固定水、气管和灯线。
（5）箱体内后板*设有“水流开关”，可实现断（冷却水）水报警。后板下部有 8个孔洞，供冷却水管、气管及连接控制器的电缆通过。
（6）箱体内左侧有 3个插座，供箱内的电机、灯和 “水流开关”的输出插头用。
二、 汞灯及汞灯电器控制器
光源为300W或500W中压汞灯，产生的紫外光占发出总能量的40%。紫外光对眼和皮肤有伤害，操作时需带墨镜。
汞灯开启5分钟后发光才稳定，关灯后需等待5分钟左右才能重新启动。
中压汞灯的外型尺寸和光电参数见表1。
表1 中压汞灯的外型尺寸和光电参数
功率W | 启动电流A | 工作电流A | 工作电压V | 有效弧长mm | 接线方式 |
300 | 5.7 | 3.4 | 220±20 | 125±10 | 单端引出 |
500 | 7.1 | 5.4 |
汞灯的光谱分布和相对强度见表2。
表2 中压汞灯的光谱分布
波长nm | 250 | 313 | 365 | 400 | 510 | 620 | 720 |
相对强度% | 20 | 85 | 100 | 30 | 20 | 40 | 80 |
汞灯的发光部位为石英管，手直接接触会造成污染而影响光强。石英器皿外部常用干净脱脂棉沾取少量酒精擦净，清洗内部则用洗液。
控制器面板设有：总电源、灯选择、灯电源、电机、灯启动等开关及总时间设定、分时间设定、灯电流表、报警指示。控制器内有风扇排热。
控制器尺寸为 400mm×215mm × 440mm，重约23kg。
开启控制器的程序为：总电源→ 总时间设定 → 分时间设定 →灯选择→灯电源→电机→灯启动，按灯启动后即开始计时。
关闭控制器的程序为：灯电源→电机→总电源→ 5分钟后关冷却水。
控制器背面有电源输入线和保险丝座。
控制器背面设有供主体箱电缆插头对应的插座，还设有供电缆中灯源线的两个接线柱。
“电机” 开关的功能为控制光照装置运行。
在主体箱电缆与控制器连接错误，或供冷却的自来水低于正常水压时，报警灯便发光并发出报警声，仪器不能工作。
三、 氙灯及氙灯电器控制器
光源为1000W氙灯，其外型尺寸和光电参数见表3。
表3 1000W氙灯的外型尺寸和光电参数
启动电流A | 启动电压KV | 工作电流A | 工作电压V | 有效弧长mm | 接线方式 |
12.4 | 30±5 | 12.1 | 220±20 | 200±10 | 单端引出 |
氙灯开启 5分钟后发光才稳定。
氙灯的光谱分布和相对强度见图 2，与日光相似。
控制器箱尺寸为 400mm×215 mm × 440mm，重34kg。控制器面板除没有“灯选择”按钮外，其它按钮与汞灯控制器相同。
四、 BD-200S集热式加热磁力搅拌器
BD-200S系列集热式加热磁力搅拌器，是我厂科研开发的一种新型磁力搅拌器，该产品在全国各大高校实验室推广试用效果良好，深受用户好评。
（1）采用集热式加热法，被加热容器*处于强烈的热辐射之中，加热速度是其他平面加热磁力搅拌器的三倍。温度均匀，效率高，更适应球型烧瓶进行加热反应。
（2）本机主要部件选材优良，电机选用直流大功率电机，搅拌力矩大﹑噪音小。特制不锈钢加热管在800℃高温中老化24小时。绝缘电阻>`1000MΩ，干烧时安全可靠。磁钢选用目前磁力zui强的“钕铁蹦”水磁做转子，确保足够的犀利和扭矩。
（3）结构合理，采用大面积平底加热铝板加热，可以放上任何快速加热器皿，可加水（水浴）﹑加油（油浴）﹑以及干烧，也是本机主要优点所在，加热部分与电气箱之间采用散热板隔离，在高温加热搅拌下，不影响整机电气性能。
规格型号 | 特征 | 搅拌容量 | 搅拌速度 | 加热温度 | 控温方式 | 工作电压 | 外型尺寸 |
BD-200S | 平板 | zui大3000ml | 无级调速0~2600 | 室温~400℃ | 数显自动 | 220V/50HZ | 245×236×125 |
五、主要特点:
主体部分见图，包括主体箱、汞灯电器控制器、氙灯电器控制器玻璃反应器皿、光源、BL-200型集热式恒温磁力搅拌器。
BD-GHX-II型光化学反应仪配置如下：
（1）主体箱是放置系列光化学反应仪（BD-GHX-II型）的光照装置；
（2）汞灯电器控制器为控制300W、500W中压汞灯的工作条件；
（3）氙灯电器控制器为控制500W或1000W氙灯的工作条件，（每套BD-GHX-II型光化学反应仪标准配置氙灯电器控制器与汞灯电器控制器选其一）；
（4）汞灯电器控制器和氙灯电器控制器均包括总电源、灯选择、灯电源、电机、灯启动等开关及总时间设定、分时间设定、灯电流表、报警指示。
（5）玻璃反应器皿可以分别选用250ml、500ml、1000ml等
（6）依托装置除了主体箱可以使用外，还配置有本厂生产的CL-200型智能恒温集热式磁力搅拌器。
（7）冷却水输入循环装置有本厂直接生产的低温冷却液循环泵（恒温范围-25℃到100℃）。
