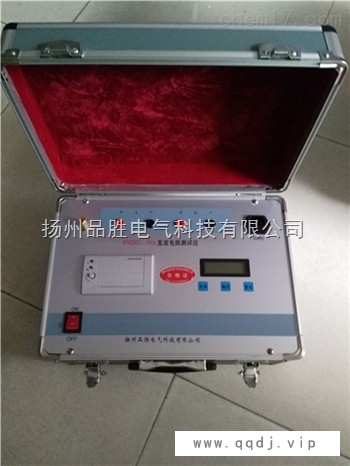

PSZRC-B感性负载直流电阻快速测试仪概述
PSZRC-A（20A---100A不带打印功能），PSZRC-B（20A---100A带打印功能）以高速微控制器为核心，采用高频调制大功率电源、高速A/D转换器及程控电流源技术，实现了可达100A的大电流输出，达到了*的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗*力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻测试的一代产品。
PSZRC-B感性负载直流电阻快速测试仪主要功能及特点：
采用高速16位A/D转换器，测量数据稳定，重复性好。自动程控电流源技术，既可手动选择典型值输出电流也可由内部微控制器自动控制输出电流，电流源内部共设2000个电流档位，在自动状态下，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和测量状态。实时动态显示，响应速度快，可在测量状态直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来，无须重新启动。高度智能化设计，功能设置巧妙*，可自动判断测试线虚接、断线等故障。保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。可显示测量电流和测量时间。智能化功率管理技术，可有效减轻仪器内部发热。可储存250次测量数据，掉电不丢失。全部汉字菜单及操作提示，直观方便。内置微型打印机，可打印测量结果和内存记录。不掉电日历，时钟功能。PSZRC-B主要技术指标：
主要技术指标见下表：型号 | 测量范围 | 输出电流 | 测量精度 | 体积( mm ) | 重量kg |
20A | 500mW~50W | 0~20A | 0.2%±2字 | 380×250×130 | 7.5 |
30A | 500mW~40W | 0~30A | 0.2%±2字 | 380×250×130 | 7.5 |
40A | 200mW~25W | 0~40A | 0.2%±2字 | 380×250×140 | 8 |
50A | 200mW~20W | 0~50A | 0.2%±2字 | 380×250×140 | 8 |
100A | 100mW~10W | 0~100A | 0.2%±2字 | 400×270×160 | 9 |
2．zui高分辨度： 0.1mW
3．工作电源： AC220V±10%
4．环境温度：-10~40°C
PSZRC-B注意事项：
由于本设备输出电流范围较大，在测量之前一定要考虑电流选择不要超过被测设备承受范围，过大的电流会导致被测电阻因电流热效应而发生阻值逐渐变化。自动电流挡的输出电流是尽量使用较大的电流，可能输出从0到zui大值的各种电流。同一个测试钳的两条线要分别接到同颜色的电流和电压接线柱。每次测试完毕后，等待放电指示结束后再拆测试线，操作者应注意安全。存储器zui多可存储250次测量结果，超过250次以后zui老的记录将被覆盖。测量过程中若出现异常情况，请按复位键或关机，若无法恢复正常请和本公司，不得自行拆卸。
PSZRC-B概述：
PSZRC-A（5A，10A不带打印功能），PSZRC-B（5A，10A带打印功能）依照DL/845.3-2004标准要求而设计生产的变压器直流电阻快速测试设备。该仪器采用DSP作为处理的核心，功能强大，自动完成校验，稳流判断，数据处理，阻值显示等功能，可测量各种类型变压器的直流电阻。是变压器制造中、出厂前、安装后交接及电力预防性试验的必测项目，通过变压器直流电阻的测量能有效发现变压器线圈的材料、焊接、连接部件松动、缺股、等制造缺陷和运行中存在的隐患。
PSZRC-B功能特点：
该仪器具有操作简单、精度高、抗干扰、防震、携带方便等特点。重量是同等级的三分之一
1.采用全新电源技术，输出电压高，输出电流恒定。
2.具有20℃直流电阻自动换算，及打印功能，可*的节省时间。
3.全新抗工频干扰设计，可保证在较强工频干扰环境下的准确测量。
4.测量速度快，结果稳定可靠。
5.测试精度高，重复性好。
6.操作简单，携带方便，适合野外作业。
PSZRC-B主要技术指标：
型号 参数 | PSZRC-B-5A | PSZRC-B-10A | ||
zui小分 辨率 | 0.1u? | 0.1u? | ||
基 本 量 程 | 100mA | 0.1?-200? | 100mA | 0.1?-200? |
1A | 1m?-20? | 1A | 10m?-20? | |
3A | 10m?-8? | 3A | 10m?-8? | |
5A | 100u?-4? | 5A | 100u?-4? | |
|
| 10A | 100u?-2? | |
测量范围 | 0-3k ? | |||
精 度 | 0.2% | |||
输出电压 | 0-25V | |||
输出电流 | 10mA-5A | 10mA-10A | ||
工作电源 | 220V±10% | 220V±10% | ||
输出功率 | 90W | 180W | ||
环 境 | 温 度：-5-45度 湿度≦85% | |||
质 量 | 3kg | 3.5kg | ||
PSZRC-B注意事项：
1. 该设备是为我公司具有自主知识产权的电力仪器，使用单位无可修部件。
2.仪器使用请先看使用说明书
3.仪器处于工作状态时，未复位前不得关闭电源开关。
4.根据被测电阻值的大小合理选择测量电流档位，已保证测量精度。
5.测量结束需等仪器放电结束音响提示方可拆除测量接线。
6.为保证液晶使用寿命，请避免仪器长时间在阳光下暴晒。
PSZRC-C三通道直流电阻测试仪产品简介：
是变压器在交接、大修和改变分接开关后，*的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪（以下简称直阻仪）。10A,20A三通道直流电阻测试仪采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。10A,20A三通道直流电阻测试仪是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
三相测量适用于YN联接的绕组，对于yn联接的绕组由于联接铜排电阻的影响，三相和单相测量结果会有所差异，建议使用单相测量。
注意：三相方式测量的结果并不包含中性引出线的电阻值，因此建议在三相电阻值测量完以后，每相至少用单相测试方法验证一个数据，以确定中性引出线是否正常。
PSZRC-C三通道直流电阻测试仪产品特性：
体积小巧、重量轻。
全中文菜单操作，操作简单方便。
测量速度快，数据精确稳定。
具有自动放电和放电指示功能，减少误操作，保证设备及人员安全。
PSZRC-C三通道直流电阻测试仪技术参数：
测试电流
单相 ：1A 5A 10A 20A 40A
三相 ：1A 5A 10A 20A
测量范围
单相 ： 1A 10mΩ ～ 20Ω
5A 1mΩ ～ 4Ω
10A 1mΩ ～ 2Ω
40A 1mΩ ～ 1Ω
三相 ： 1A 10mΩ ～ 6Ω （每相）
5A 1mΩ ～ 1Ω （每相）
10A 1mΩ ～ 0.6Ω（每相）
20A 1mΩ～0.3Ω（每相）
测量准确度±0.2%±2个字（满量程）
zui大分辨率0.1μΩ
数据存储容量 150组
电源 AC 220V±22V，50Hz±2 Hz
工作环境 环境温度0°～40°相对湿度≤80%
