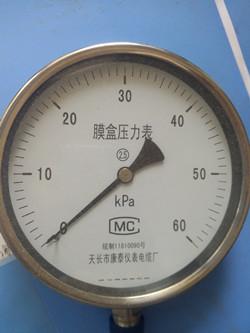

| | 压力表系列

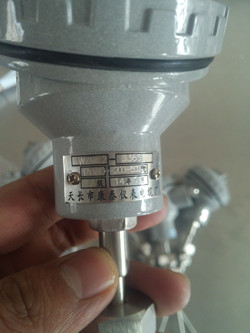

天长市康泰仪表电缆厂 | | 热电阻系列
天长市康泰仪表电缆厂 | | 双金属温度计系列
天长市康泰仪表电缆厂 | |
| |
电接点双金属温度计WSSX-416应用
WSSX系列电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内体、蒸汽和气体介质温度。
电接点双金属温度计WSSX-416特点
· 现场显示温度，直观方便；
· 具有自动切断电源和报警功能；
· 安全可靠，使用寿命长；
· 多种结构形式，可满足不同要求。
工作原理
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。
主要技术参数
· 产品执行标准：JB/T8803-1998 GB3836-83
· 标度盘公称直径：100
· 精度等级：（1.0），1.5
· 热响应时间：≤40S
· 防护等级：IP55
· 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
· 设定点误差：设定点误差应不超过基本误差限的1.5倍。
· 切换差：切换差应不超过基本误差限的1.5倍。
· 切换重复性：切换重复性极限范围不大于基本误差限值的1/2。
| 电气参数 |
额定功率VA | zui高工作电压V | zui大允许电流 | 10 | 220 a.c | 0.7A | 24 d.c |
|
| 选型编码 |
型号命名方法 WSS | | 双金属温度计 | | | X | | 电接点结构 | | 表盘公称直径 | -4 | | Φ100 | | 表盘形式 | 0 | | 轴向（直型） | | 1 | | 径向（角型） | | 8 | | 万向（可调角型） | | 安装固定形式 | 0 | | 无固定装置 | | 1 | | 可动外螺纹 | | 2 | | 可动内螺纹 | | 3 | | 固定螺纹 | | 4 | | 固定法兰 | | 5 | | 卡套螺纹 | | 6 | | 卡套法兰 | | 保护形式 | M | | 上下限 | | N | | 双上限 | | P | | 双下限 |
|
| 备注： |
| 选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。 |
| 选型举例：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm |
| WSSX-481， 0～400℃，L=450， M27×2，1.5级 |
| 型号及规格 |
型号 | 测温范围 | 精度等级 | 保护管材料 | 规格 | 安装固定装置 | WSSX-400 | -80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500 | 1.5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | 75
100
150
200
300
400
500
750
1000 | 无固定装置 | WSSX-401 | WSSX-480 | WSSX-401 | 可动外螺纹 | WSSX-411 | WSSX-481 | WSSX-402 | 可动内螺纹 | WSSX-412 | WSSX-482 | WSSX-403 | 固定螺纹 | WSSX-413 | WSSX-483 | WSSX-404 | 固定法兰 | WSSX-414 | WSSX-484 | WSSX-405 | 卡套螺纹 | WSSX-415 | WSSX-485 | WSSX-406 | 卡套法兰 | WSSX-416 | WSSX-486 |
|
| 备注：特殊形式可根据协议订货。 |
| 电接点双金属温度计电接点接线方式 |
应用
电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。
主要特点
现场显示温度，直观方便；
具有自动切断电源和报警功能；
安全可靠，使用寿命长；
多种结构形式，可满足不同要求 |
| 电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制和报警。 |
产品执行标准：
JB/T8803-1998GB3836-83标度盘公称直径： 100
精度等级：1.0、1.5热响应时间：≤40s防护等级：IP55
正常工作大气条件：温度-25-+55℃相对湿度≤85﹪。
设定点误差：设定点误差应不超过基本误差限的1．5倍。
切换差：切换差误差应不超过基本误差限的1．5倍。 |
| 型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格 Lmm | 安装固定装置 | | WSSX-400 | -40-+80 0-+50 0-+100 0-+150 0-+200 0-+300 0-+400 0-+500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 | | WSSX-410 | | WSSX-480 | | WSSX-401 | 可动外螺纹 | | WSSX-411 | | WSSX-481 | | WSSX-402 | 可动内螺纹 | | WSSX-412 | | WSSX-482 | | WSSX-403 | 固定螺纹 | | WSSX-413 | | WSSX-483 | | WSSX-404 | 固定法兰 | | WSSX-414 | | WSSX-484 | | WSSX-405 | 卡套螺纹 | | WSSX-415 | | WSSX-485 | | WSSX-406 | 卡套法兰 | | WSSX-416 | | WSSX-486 |
|
|
