产品简介：

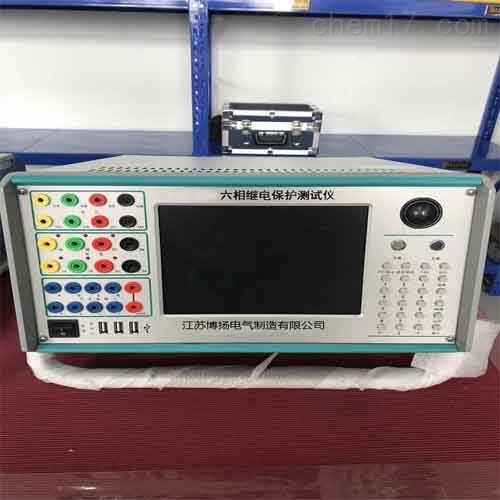

微机继电保护测试仪*是应用新一代的高速DSP数字信号处理器为核心、采用双公12位的DAC、应用全保真高性能线性放大器、输出精度高和波形好，性能稳定。可方便对备自投装置和微机差动保护装置进行试验、针对性各类继电器校验程序，强大的功能测试软件更能提供多种校验和搜索方式的成套微机保护和自动装置的自动试验程序:线路保护、差动保护、阻抗保护、低周、同期、备自投等。各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态过程、系统振荡、重合闸动作行为。
产品特点：

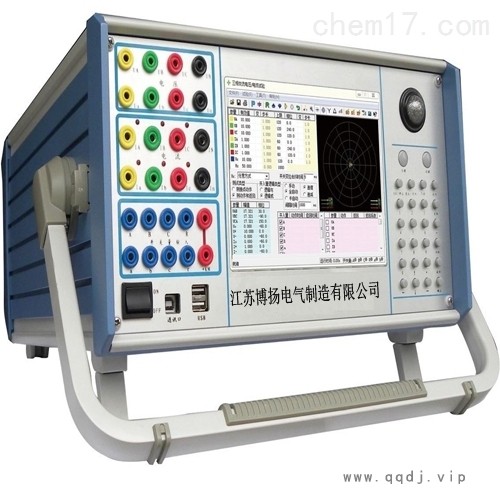

1. 微机继电保护测试仪*内嵌工控机或外接 PC 机控制，面板 8.4 吋彩色 LCD 显示，仪器本体可独立工作。
2. 软件图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。
3.电流电压放大器：电流、电压源中无升流器、升压器，而采用直接耦合放大方式， 初级放大回路直接接收 D/A 转换输出的信号，不经插值处理。使得电流电压不但能 输出直流及 1~1KHZ 的各种波形，而且无附加延时，保证了输出响应时间及正确的暂态波形，在输出稳态波形时，由于快速的输出响应，保证了电流电压的同步性及 相位角、合闸角的精度。功率放大回路具有完善的电流、电压及超温保护功能，防止大功率器件在试验中被损坏，电流源开路或过载时，自动报警，相应相发出报警灯光指示，同时有连续 报警声音。电压源短路或严重过载时，跳开功放，电源指示灯发出闪烁的红光，同 时发出报警声。为防止大电流下*工作而引起电流放大器过热，当测试装置的任 意一相电流大于 10A 时，软件设有*功能，此*不影响正常使用，主要为防用 户不合理设置或操作，引起大电流长时间误输出。
4.电源：仪器使用单相 220V 交流电源,，当面板总电源开关合上时，仅产生±5V，
±15V 电压给 D/A 板使用，面板电源指示灯发绿光。当功放电源开关按钮按下（合 上），软件进入应用程序后功放软件开关也自动合上时，功放直流电源投上，面板电 源指示灯发红光。前述任意一开关断开（软、硬功放开关）功放电源断开，面板电 源指示灯发绿光。
5．电压电流每相功放电源相互独立，输出相互隔离，各相电压﹑电流之间可灵活 串﹑并联使用。
6．软件用 C++编程，软件升级快。 备有扩展串口及 USB 口。可与其它 PC 机通讯， 软件可通过 Internet 网络进行本地升级。
7．试验结果可上传，也可在线打印，报表格式与 Excel 兼容。
8．高强度抗振铝合金机箱，轻便、耐磨，抗锈蚀、抗冲击。
技术参数：
1、交流电压输出：0～250V连续可调，输出容量1000VA
2、交流电流输出：0～20A、0～100A连续可调
0～20A时，开路电压5V
0～100A时，开路电压10V
3、直流电压输出：0～300V连续可调，3A
4、直流电流输出：0～200mA、0～5A连续可调
0～200mA时，开路电压48V
0～5A时，开路电压24V
5、数字毫秒表： 量程：100秒
分辨率：0.001秒
精度：0.01%1个字
6、整机测量精度：0.5级
7、体积：420×310×160
8、重量：16kg
产品别称：
微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪
