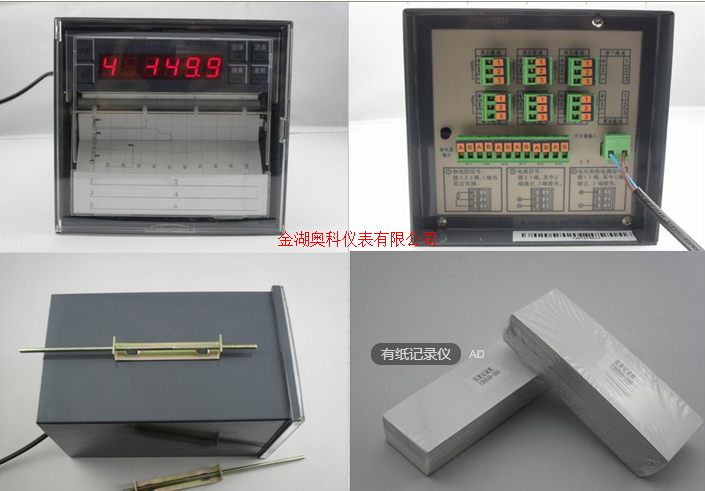

有纸记录仪能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线，并将通道号印在各通道的轨迹旁。可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数，并对所设参数加以保护。广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。AK-1000R系列智能小长图有纸记录仪每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号，并可对被测信号进行数字显示及进行趋势记录和数字记录。

   江苏金湖奥科仪表有限公司新推出的型的记录仪，有纸记录仪在设计上除了继承奥科仪表在有纸记录仪上的原有优势，同时AK-R1000有纸记录仪在测量，运算，显示，打印等功能上有了很大的提高，有纸记录仪更为突出的是新增加了网络功能，可以很方便的实现网络的连接。

一、有纸记录仪具有以下显著特点
　　·高可靠性
　　·支持网络功能
　　·强大的运算功能
　　·多样的显示功能
　　·友好的人机界面，操作更简便
　　·丰富的报警功能
　　·丰富的记录和打印功能
　　高可靠性
　　AK-STR1000采用的技术工艺，在机械，硬件电路上提供zui可靠的质量保证。
　　·采用*隔离技术。
　　·内部伺服驱动单元体积更小
　　·采用全新的定位方式，输出更准确。
　　·内部电路采用横河电机的ASIC，实现高度集成,。A/D转换更快更准确。
　　·仪器具有防尘防滴功能(符合IP54标准)

二、有纸记录仪主要性能及技术指标

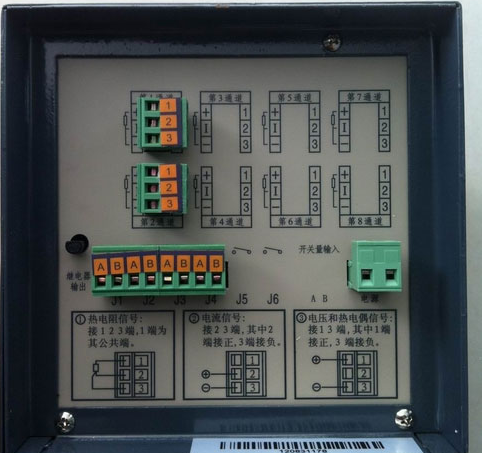

1．输入通道:    ·单点  双点  三点  四点  五点  六点  八点
                        ·每个通道的测量信号种类可由用户自己设定

                            也可在定货时注明。[由厂方为用户设定好]

2．通道隔离:    ·输入通道之间相互隔离，无干扰。

3．显示功能:    ·测量值的定点或巡回显示

                           ·设定参数显示[在设定状态下]

                           ·报警提示符及提示灯

                           ·时间显示[在所有输入信号全部关闭情况下]

4．记录功能:    ·采用进口固定式热敏头，无笔墨消耗，无笔位误差，抗震动

                            ·在100mm范围内有800个热印点

                            ·对测量值进行趋势记录和数字记录

                            ·在记录曲线同时打印标尺刻度及每个通道标记

                            ·每隔100mm打印一次刻度值、当前时间和走纸速度

5．实时时间:     ·由键盘设定当前日期和时间

                             ·即使掉电,也不影响正常计时

6．曲线迁移功能:  通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。

7．标度变换功能:  对于电压及电流输入信号，可通过对显示范围的设定，实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。

8．输入信号种类及测量范围:  各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。
表一

9． 走纸速度:  通过键盘任意设定，走纸速度为10 mm/h到1990mm/h。

10．报警功能:

                              ·提供六组继电器接点输出，由用户任意组合使用

                    ·每个通道报警均可选择上限、下限、差值上限、差值下限

                    ·每个通道的报警回差可设定，继电器动作时有指示灯提示

                    ·继电器触点容量：24VDC, 3A；  220VAC, 3A

11．通讯： 可提供RS232C或RS485通讯接口

                   【此项为扩展功能,定货时须注明】

12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出

                   【此项为扩展功能,定货时须注明】

13．采样周期:   0.6S

14．数字显示及报警精度:  ±0.2%F?S

15．趋势记录精度:   ±0.2%  「两幅」

16．数字记录精度:  ±0.2%F?S

17．输入阻抗: 大于10MW 〖注：进行电流测量时，输入阻抗为250W〗

18．功率消耗:  不大于30W

19．正常工作环境: 温度范围：0～50°C   湿度范围：10～85 % R?H

20．电源电压:    220 V;  50 Hz

21．外形尺寸:    144 ′ 144 ′ 200 mm

22．开孔尺寸:    138+1 ′ 138+1 mm

AK-1000R型选型表

网络功能

　　支持TCP/IP和RS422/485通讯协议，同时也支持Modbus RTU通讯协议，可以很方便的和软件相连。
　　强大的运算功能
　　不仅可以直接对模拟通道的测量数据进行运算，也可以在运算通道中设定复杂的运算表达式，实现复杂的运算功能
　　多样的显示功能
　　显示部分采用高清晰度VFD显示器，可以显示各种类型的字符，数字以及棒图，指针，DI/DO状态、日期、时间等各种元素，也可以把显示画面分成上下两个部分，分别显示不同的内容。
　　内部采用更*的LED照明灯，功耗更低，亮度更高
　　友好的人机界面
　　的各种参数设定，采用对话和向导方式，画面的上半部分是设定的参数，下半部分是当前设定参数的帮助信息，为用户提供人性化的设定界面，操作更简便。
　　丰富的报警功能
　　提供丰富的报警类型，报警发生时，可以在前面板上显示报警类型，报警的发生位置，通过LED灯也可以把报警的通道号显示出来。还可以通过打印功能，显示报警发生信息。
　　软件支持
　　有纸记录仪以*的热打印记录方式和*的微处理器控制技术，实现了的高记录清晰度、高精度、高可靠性、多功能且便于操作。可连续记录和数字打印。

　　该有纸记录仪仪表的每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号，并可对被测信号进行数字显示及进行趋势记录和数字记录，能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线，并将通道号印在各通道的轨迹旁。可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数，并对所设参数加以保护。广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。

　　三、主要性能及技术指标
　　1．输入通道 单点 双点 三点 四点 五点 六点 八点
　　每个通道的测量信号种类可由用户自己设定
　　也可在定货时注明。[由厂方为用户设定好]
　　2．通道隔离: 输入通道之间相互隔离，无干扰。
　　3．显示功能: 测量值的定点或巡回显示
　　设定参数显示[在设定状态下]
　　报警提示符及提示灯
　　时间显示[在所有输入信号全部关闭情况下]
　　4．记录功能: 采用进口固定式热敏头，无笔墨消耗，无笔位
　　误差，抗震动
　　在100mm范围内有800个热印点
　　对测量值进行趋势记录和数字记录
　　在记录曲线同时打印标尺刻度及每个通道标记
　　每隔100mm打印一次刻度值、当前时间和走纸速度
　　5．实时时间: 由键盘设定当前日期和时间
　　即使掉电,也不影响正常计时
　　6．曲线迁移功能: 通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。
　　7．标度变换功能: 对于电压及电流输入信号，可通过对显示范围的设定，实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。
　　8．输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。
　　9．走纸速度: 通过键盘任意设定，走纸速度为10 mm/h到990mm/h。
　　10．报警功能:
　　提供六组继电器接点输出，由用户任意组合使用
　　每个通道报警均可选择上限、下限、差值上限、差值下限
　　每个通道的报警回差可设定，继电器动作时有指示灯提示
　　继电器触点容量：24VDC, 3A； 220VAC, 3A
　　11．通讯： 可提供RS232C或RS485通讯接口
　　【此项为扩展功能,定货时须注明】
　　12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出
　　【此项为扩展功能,定货时须注明】
　　13．采样周期: 0.6S
　　14．数字显示及报警精度: ±0.2%F?S
　　15．趋势记录精度: ±0.2% 「两幅」
　　16．数字记录精度: ±0.2%F?S
　　17． 输入阻抗: 大于10MW 〖注：进行电流测量时，输入阻抗为250W〗 18．功率消耗: 不大于30W
　　19．正常工作环境: 温度范围：0～50°C 湿度范围：10～85 % R?H
　　20．电源电压: 220 V; 50 Hz
　　21．外形尺寸: 144 ′ 144 ′ 200 mm
　　22．开孔尺寸: 138+1 ′ 138+1 mm
四、有纸记录仪使用保养注意事项
      · 运行前务必确认供给电压是否与额定电压*。
      · 为防止触电、误操作、显示不正常或测量出现较大误差，务必进行良好的接地保护。
      · 务必做好防雷工程设施：共用接地网进行等电位接地、屏蔽、合理布线、适当使用SPD浪涌保护器等。
      · 内部某些部件带有高压，非我公司或非我公司认可的维修人员，请勿打开前方面板，以免发生触电事故。
      · 在进行各项检查前务必切断电源，以免发生触电事故。
      · 需定期检查端子螺钉和安装螺钉状况，若发现其松动，请紧固之后再投入使用。
      · 绝不允许擅自拆卸、加工、改造或修理仪表，否则可能导致其动作异常，触电或火灾事故。
      · 请使用干燥棉布擦拭仪表，不可使用酒精、汽油或其它有机溶剂。谨防各种液体溅到仪表上，若仪表落入水中， 请立即切断电源，否则有漏电、触电乃至火灾事故发生。
     · 需定期检查接地保护和保险丝状况。若您认为接地保护和保险丝等保护措施不够完善，请勿运行。
     · 仪表壳体上的通风孔须保持通畅，以免由于高温发生故障、动作异常、寿命缩短和火灾。
     · 请严格按照本说明书的各项说明进行操作，否则可能损坏仪表的保护装置。

特别*：

                      油罐车流量计

                 金湖奥科仪表有限公司

咨询   李萍

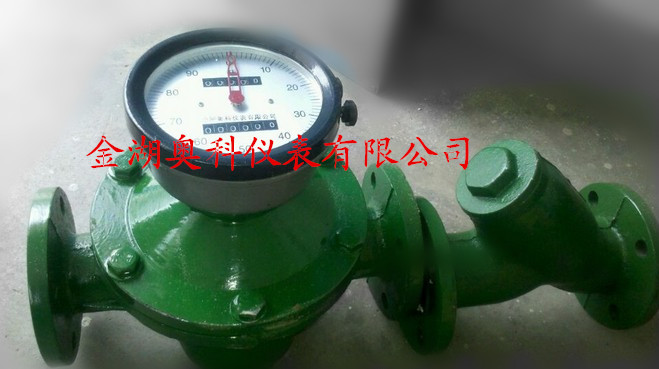

一、油罐车流量计型号概述：

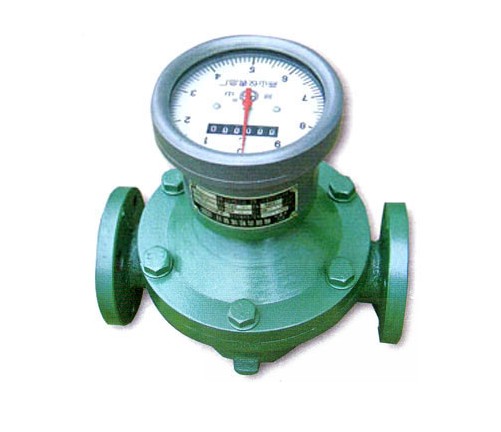

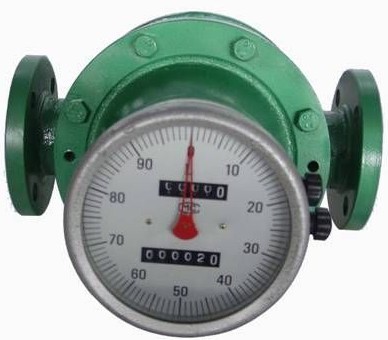

     机油流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点。

油罐车流量计原理

油罐车流量计是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。

二、油罐车流量计测量原理

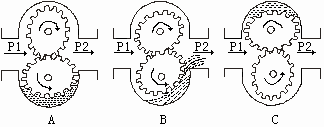

在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。柴油流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。

油罐车流量计性能参数

连接方式: 法兰连接:DN10～DN200

安装方式: 水平、垂直

精度等级: 普通型0.5级，高精度0.2级

耐压: 普通型1.6MPa,高压型3.2MPa

耐温度: 普通型＜120℃，高压型＜200℃

制作材质: 铸铁、铸钢、不锈钢等

转动部件: 铝合金、不锈钢等

可以选装油品过滤器

油罐车流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。柴油流量计是计量流经管道内液体流量总和的容积式流量计,该流量计具有测量精度高,受液体粘度影响小,表前不需要安装直管段,。

     按照要求正确安装后的流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过。

小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的流量计对zui小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。

其次，使用机油流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，流量计在仪表所规定的使用温度范围内使用。

油罐车流量计测量范围及工作压力

油罐车流量计选型编码

奥科仪表售后服务：

1、我公司所售产品在一年之内出现质量问题的（非人为），负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、如用户需我公司现场服务，我公司以zui短时间到达用户现场。
5、本公司所售的产品所享受终生维护。

订货须知：

用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。

需要我公司的显示仪表配套时，请参阅相应的说明书，选用合适的型号，或由我公司技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长度。
