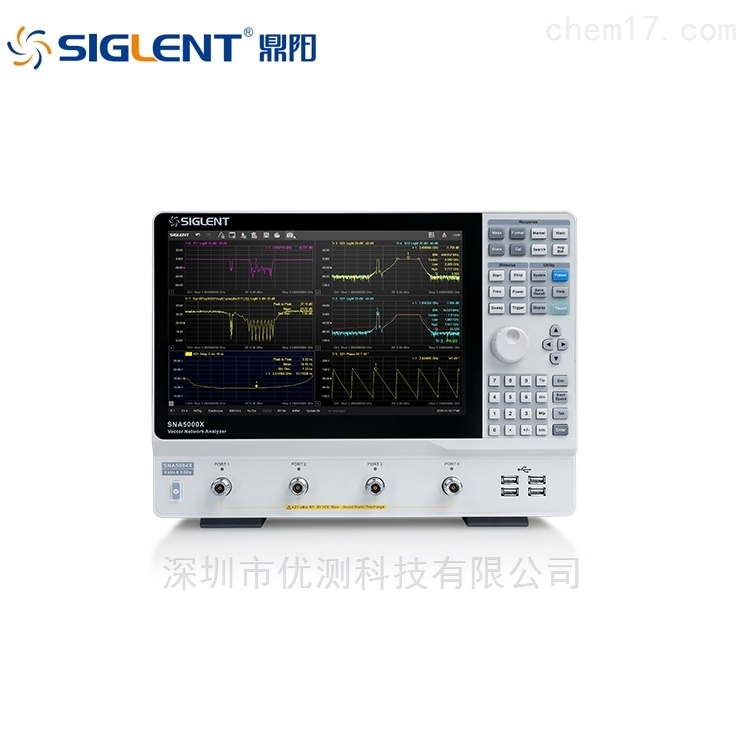

一、SIGLENT/鼎阳 SNA5082X矢量网络分析仪​概述

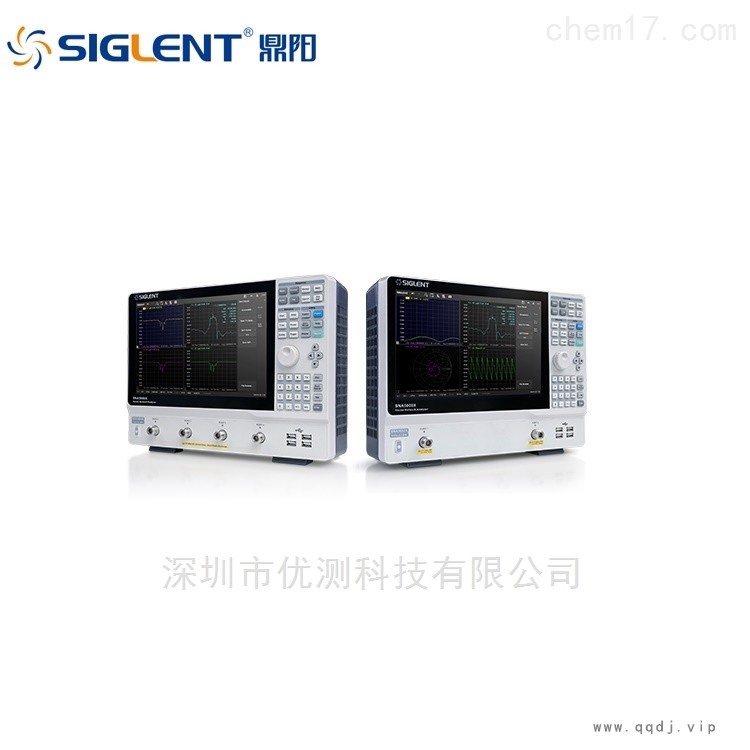

       SNA5000X系列矢量网络分析仪（Vector Network Analyzer），其测量频率高达8.5GHz,支持4端口S参数测量，差分(平衡)测量，时域测量，滤波器插入损耗、带宽、Q值等一键测量，支持端口阻抗转换、端口扩展功能，支持极限测试、纹波测试功能，支持夹具仿真和去嵌入功能，支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式，支持SOLT、SOLR、TRL、Response、Enhanced Response等校准方法，可广泛应用于滤波器，双工器，天线，有源器件，射频线缆等领域的研发，生产制造。

二、SIGLENT/鼎阳 SNA5082X矢量网络分析仪​​主要特性

1、频率范围：9 kHz ~ 4.5/8.5 GHz

2、输出功率设置范围： -55 dBm ~ +10 dBm

3、动态范围：125dB

4、支持2/4端口S参数测量、差分（平衡）测量、时域分析

5、支持滤波器插入损耗、带宽、Q值等一键测量

6、支持端口阻抗转换、端口扩展、夹具仿真和去嵌入功能

三、主要特点：时域分析功能及眼图功能

       在微波射频领域，如何有效消除有害的测试夹具效应是一大挑战。比如在对SMD器件进行测试时需要特定的测试夹具实现测试仪器测试端与器件输入端的转接，导致测试结果中包含了测试夹具的特性。目前SNA5000X系列提供的去除测试夹具影响的方法主要有：端口延伸，端口匹配，端口阻抗转换，去嵌入，适配器移除等。

       另外，SNA5000X系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。​

​

四、规格参数
