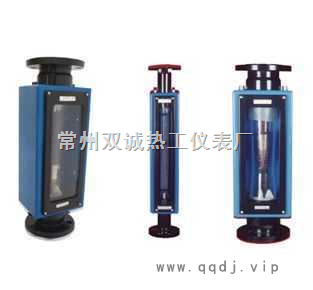

GA24型流量计引进德国专有技术和设备制造。产品有普通型、耐腐型。
1、GA24型玻璃转子流量计GA24型玻璃转子流量计2主要技术参数：
(1)测量范围：水(20℃) 10～36000L/h
空气(1.013×105Pa、20℃) 0.3～300m3/h
(2)范围度：10：1
(3)准确度等级：1.0:1.6
(4)锥管：NG60：光管；FG60：带筋管
长度：300mm
标尺：DN15～50 NG60 锥管：毫米标尺及流量标尺
FG锥管：百分标尺及流量标尺
DN80：毫米标尺及流量标尺
(5)浮子型式：NG60锥管：AⅢ
FG60锥管：CⅢ、DⅢ、CⅢL、DⅢL、ZⅢ
(6)允许被测流体状况
zui大压力(MPa):DN15、DN25：1.0;DN40:0.9;DN50:0.7;DN80:0.5
工作温度：-20℃～ 60℃或0℃～ 120℃
2、GA24型玻璃转子流量计2GA24型玻璃转子流量计型号规格
型号规格一(NG60锥管、AⅢ浮子)
公称通径DN mm | 型 号 | 测 量 范 围 | ||
普通型 | 耐腐型 | 水(20℃) L/h | 空气(1.013×105Pa,20℃) m3/h | |
15 | GA24-15 | GA24-15F | 10～100 16～160 25～250 40～400 63～630 | 0.3～30 0.5～5 0.8～8 1.2～12 2～20 |
25 | GA24-25 | GA24-25F | 63～630 100～1000 160～1600 250～2500 | 2～20 3～30 5～50 6～60 |
40 | GA24-40 | GA24-40F | 16～1600 250～2500 400～4000 | 5～50 8～80 12～120 |
50 | GA24-50 | GA24-50F | 400～4000 630～6300 1000～10000 | 12～120 20～200 30～300 |
80 | GA24-80 | GA24-80F | 1600～16000 2500～5000 3600～36000 | ----------- |
型号规格二(FG60锥管、CШ、DШ、CШL、DШL、ZШ浮子)
3.外形及安装连接尺寸
公称通径DN | 窗口尺寸 | L | C | d | e | 重量kg |
15 | 37×302 | 500 | Ø65 | Ø95 | 4×Ø14 | 6 |
25 | 52×294 | Ø85 | Ø115 | 10 | ||
40 | 64×278 | Ø110 | Ø145 | 13 | ||
50 | 94×266 | Ø125 | Ø160 | 4-×Ø18 | 18 | |
80 | 132×266 | Ø150 | Ø185 |
