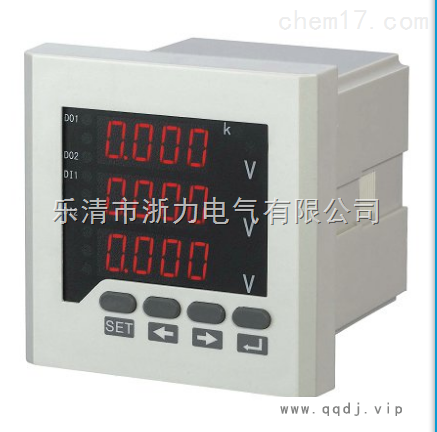

三相功率/电度表GR80-P能高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有.功电能、无功电能，并带有通讯接口和电能脉冲输出功能

。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，

工控计算机的组网通信。符合 IEC947，VDE0660，GB14048等标准。
多功能电力仪表型号未全部列出，如需更加详细的产品信息，请来电垂询。

多功能电力仪表免费报价：；

多功能电力仪表技术垂询：0577 -61782810；

浙力电气：； 手机；

浙力电气商务       ：张鑫

一：工作原理：

      多功能电力监控仪表是高性能的电力监控仪表，具有高精度参数实时测量、谐波测量、正反向有功/无功计量、分时电能计量、分时电能定时操表、电能品质分析、实时波形显示、事件记录、需量统计、漏电监测等功能，并配有丰富的输入输出接口可用于现场设备的监测与控制，并带有通讯功能和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据，具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

      能达到耐压： 输入/电源>2kV，输入/输出>2kV，电源/输出>1Kv；两路继电器输出用于控制开关，两路模拟量输出用于DCS系统或工业监控设备，可应用于中、低压配电系统，智能开关盘柜，工厂自动化系统，工业机器设备，能源管理系统，智能建筑，可进行模拟量变送输出、越限报警,并且有远端控制功能。

      多功能电力监控仪表有着*的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。

二：DMX300执行标准：

▲GB/T 22264.1-2008    安装式数字显示电测量仪表 *部分：定义和通用要求

▲GB/T 22264.7-2008     安装式数字显示电测量仪表 第七部分：多功能以表的特殊要

▲GB/T 22264.8-2009     安装式数字显示电测量仪表 第八部分：*的试验方法

▲GB/T 17215.322-2008  交流电测量设备-特殊要求-第二十二部分：静止式有功电能表（0.2S和0.5S级）

▲GB/T 17215.323-2008  交流电测量设备-特殊要求-第二十三部分：静止式无功电能表（0.2S和0.5S级）

▲DL/T 614-2007         多功能电表

三：技术指标

四：注意事项及使用规范：

1、使用前，仪表需通电15分钟。

2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。

3、输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。

4、若信号伴随高频干扰，应在线里试用低频过滤器。

5、长时间存放未使用时，请每三个月通电一次不少于4小时。

6、*保存应避开直射光线，宜存放在环境温度-25°C~55°C.

7、如仪表无显示，应先检查辅助电源，电压是否在范围内。

8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。

9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。

10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。

11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。

(1)多功能电力仪表选型手册
(2)三相电压表功能信息
(3)多功能网络仪表手册价格
(4)三相电流表报价说明

五：测量功能

够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有.功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用

MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计

算机的组网通信。
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
计量：正反向有功电能，感性容性无功电能
显示：三排LED数码管显示，可视度高
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出(脉冲常数10000imp/kwh)
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
配选：可附加模拟量4-20mA变送输出，开关量数量、开关量输出，上下限越限报警功能
用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理

六安装方法

1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2).取出仪表，松开定位螺丝，取下固定夹。
3).将仪表安装插入配电柜的仪表孔中。
4).插入仪表的固定夹，固定定位螺丝。
注：L-N为辅助电源 请按仪表外壳接线图正确接线！

辅助电源

多功能电力仪表pz568e具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，

请保证所提供的电源适用于该系列产品，以上防止损坏产品。
A． 采用交流电源建议在火线一侧安装1A的保险丝。
B． 对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
输入信号
产品采用了每个测量通道单独采集的计算方式，保证了使用时**、对称，其具有多种接线方式，适用于不同的负载形式。

说明：

A。 电压输入：输入电压应不高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，在电压输入端须安装1A 保险丝。
B．电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短

接二次回路。建议使用接线排，不要直接接CT，以便于拆装。
C。要确保输入电压、电流相对应，相序*，方向*；否则会出现数值和符号错误！！(功率和电能)
D。 仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应

该同所测量的负载的接线方式*，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量显示的为相电压。
编程和使用
测量显示

多功能电力仪表可测量电网中的电力参数有：

Ua、Ub、Uc(相电压)；Uab、Ubc、Uea(线电压)Ia、Ib、Ic(电流)；Pa、Pb、Pc、Ps(每相有功功率和总有功功率)；Qa、Qb、Qc、Qs(每相无功功率和总无功功率)；PFs(总功率因数)；Ss(

总视在功率)；FR(频率)以及有功(无功)电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内

容和方式却可能不*，请参考具体的说明。
显示方式
可设置XS1控制字用来编程设置通常状态下显示内容，XS1=0表示自动循环显示，1(三相电压)，2(三相电流)，3(有功功率、无功功率、功率因数)，4(频率)，5(有功电能信息)，6(无功电

能信息)。
zui满意的产品；效率的售后，想您所想，保证您选购的产品*可以使用起来 ，您的满意，是我们zui大的追求，您的认可.信任，是我们前进zui大的动力。热忱欢迎广大客户前来垂

询，我们将为您提供的服务，zui高品质，质量zui可靠的产品，zui全的产品资料，保证让您更快捷的选购到zui合适.

主要产品：

多功能电力仪表、电气火灾监控探测器、电动机保护器、微机综合保护装置。致力求精,发展求远是公司为客户提供的采购平台；公司提供各类进出口电器产品,，方便您的需求,圆您企业远

大梦想.为您提供物优价廉的低压电器产品、成套设备、各种设备备件等。方位的和服务，我们以zui大诚意欢迎和与各界合作，共求发展，共创和谐。
zui满意的产品；效率的售后，想您所想，保证您选购的产品*可以使用起来 ，您的满意，是我们zui大的追求，您的认可.信任，是我们前进zui大的动力。热忱欢迎广大客户前来垂

询，我们将为您提供的服务，zui高品质，质量zui可靠的产品，zui全的产品资料，保证让您更快捷的选购到zui合适.
浙力电气有限公司是国内电器领域的专业仪表供应商，主要为客户提供“一体化、一站式、个性化"的电器服务。公司建立了具有行业水平的企业。
多功能电力仪表型号未全部列出，如需更加详细的产品信息，请来电垂询。

产品简介

多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，多功能电力仪表广泛应用变电站自

动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，有可实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU协议。适用于配电柜、智能楼宇.

   浙力仪表外形尺寸：96*48      开孔尺寸：  （91*45）
   浙力仪表外形尺寸：48*48      开孔尺寸：  （45*45）
   浙力仪表外形尺寸：72*72      开孔尺寸：  （67*67）
   浙力仪表外形尺寸：80*80      开孔尺寸：  （76*76）
   浙力仪表外形尺寸：96*96      开孔尺寸：  （91*91）
   浙力仪表外形尺寸：120*120    开孔尺寸：（111*111）
