虹光（Iris）系列液晶可调滤光模组
液晶可调滤光模组简介
液晶可调滤光模组是一种带通滤光片，以液晶电控可变延迟片为主要元件构成可调滤光片，通过调节液晶盒两端的电压实现光谱寻址或多光谱扫描，完成一定谱段内的连续光谱分析
。除具有常规滤光片的特点以外，液晶可调滤光模组还可以通过调整电压迅速改变光谱通带的位置，与传统的光谱扫描技术不同，LCTF 不需要机械部分的支持。把液晶可调滤光片固定在
CCD 相机前面，可对同一场景进行高速的连续光谱扫描成像。液晶可调滤光模组的主要优点 ：通带宽度窄 ；调谐范围宽 ；
控制电压低 ；通光孔径大 ；成像质量高。
液晶可调滤光模组与 CCD 相机的组合应用，得到是场景的三维信息，它不仅记录了场景的二维空间分布，同时也包含了场景的光谱信息，其作用相当于一个成像光谱仪。

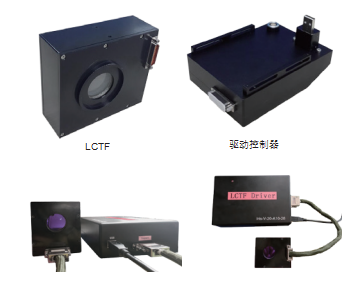

虹光（Iris）系列液晶可调滤光模组主要特点
●体积小，重量轻，功耗低；
●可靠性高：无机械推扫机构和运动部件；
●通用性强：适用于多种平台，可快速与光学成像系统集成；
●拓展性好：支持在线实时控制、光谱通道可实时调整。
主要性能指标
| Iris-V | Iris-SN | Iris-N |
光谱范围（nm） | 400～720 | 550～1000 | 900～1700 |
带宽FWHM（nm）（8~20nm可定制） | 8@550nm | 8@550nm | 20@900nm |
调谐分辨率 | ≥1nm | ≥1nm | ≥1nm |
孔径（mm）（28mm～48mm可定制） | 28 | 28 | 28 |
接收角(°) | ±8 | ±8 | ±10 |
响应时间(ms) | 50～150 | 50～150 | 50～150 |
波长定位精度(nm) | FWHM/8±0.5 | FWHM/8±0.5 | FWHM/8±0.5 |
工作温度(℃) | -10～40 | -10～40 | -10～40 |
存储温度(℃) | -20～80 | -20～80 | -20～80 |
电源要求 | DC5V@8A | DC5V@8A | DC5V@8A |
应用领域

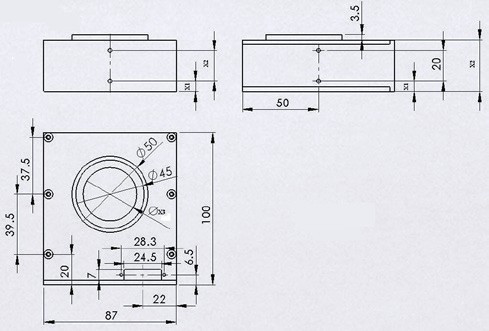

外形尺寸
注： 不同型号对应的X1~X3值如下：
Iris-V、Iris-SN Iris-N
X1 5mm 7mm
X2 30mm 36mm
X3 28mm～48mm 28mm～48mm
