高通泵业专业生产各种规格型号泥浆泵。公司经济实力雄厚,技术力量强大,目前本公司拥有*的生产检测设备,和一支高强的科研、生产、销售及售后服务队伍。
全国:
一、 泥浆泵产品概述

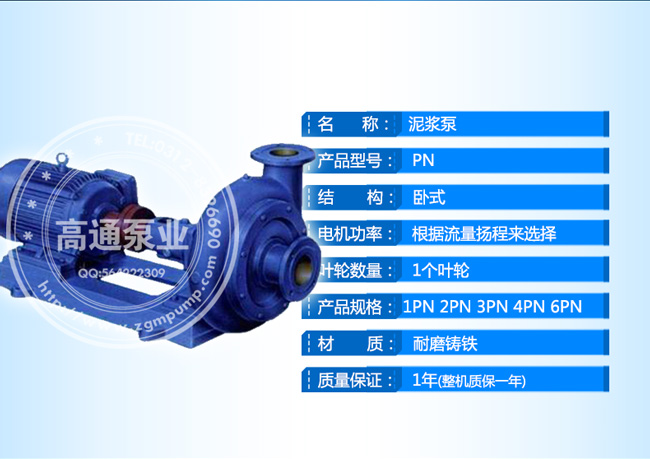

pnL、PN型泥浆泵系单级单吸泥浆泵分立式和卧式,适用于输送含固体颗粒的液体广泛适用在火电厂水力除灰,矿山输送矿砂液体,也可用于建材、造纸、纺织、食品、饲料等部门抽送各种浆料,zui大浓度50%-60%(重量计)。PNL、PN型泥浆泵,过流零件均使用耐磨合金材料制造,寿命长,敞开式叶轮用螺纹轴连接,叶轮与护板之间的间隙可以调整,以保持高效工作。pnL、PN型泥浆泵有:1pn、2pn、3pn、4pn、6pn、2pnl、3pnl七种。
二、泥浆泵结构说明
(1)过流部分承磨件采用了耐磨铸铁,使用寿命长。
(2)叶轮和护板的间隙可以及时调整,保持较高工作效率。
(3)4〞以上该型泵轴承直装于水平中开托内,拆检方便调整及时,并在油池内装有水冷蛇形管,改善了轴承的工作条件。
三、 泥浆泵产品参数:
型号 | 流量 m 3 /h | 扬程 m | 转速 r/min | 允许汽蚀余量 m | 泵效率 % | 功率 kw | 泵重量 kg | 口径 mm | ||
轴功率 | 配带功率 | 吸入 | 排出 | |||||||
1PN | 7.2 12 16 | 14 13 12 | 1430 | 0.53 | 21 30 35 | 1.3 1.41 1.5 | 3 | 120 | 50 | 25 |
2PN | 30 47 58 | 22 19 17 | 1450 | 1.32 | 33 39 39 | 5.45 6.25 6.9 | 11 | 150 | 96 | 50 |
2PNL | 30 47 58 | 22 19 17 | 1450 | 1.32 | 33 39 39 | 5.45 6.25 6.9 | 11 | 200 | 62 | 53 |
3PNL | 54 108 151 | 26 21 15 | 1470 | 2.35 | 32 42 37 | 12 14.7 16.7 | 22 | 450 | 125 | 75 |
3PN | 54 108 151 | 26 21 15 | 1470 | 2.35 | 32 42 37 | 12 14.7 16.7 | 22 | 280 | 90 | 85 |
4PN | 100 150 200 | 41 39 37 | 1470 | 2.95 | 46 55 61 | 24.3 29 33.1 | 55 | 1000 | 150 | 100 |
4PN(1) | 41.5 80 111 | 51 50 49 | 1470 | 1.92 | 23 36 44.5 | 25 30.2 33.1 | 55 | 1000 | 150 | 100 |
4PN(2) | 52 100 138 | 51 50 49 | 1470 | 2.2 | 26 37 47 | 28 37 39 | 75 | 1000 | 150 | 100 |
6PN | 230 280 320 | 27 26 25 | 980 | 2.59 | 56 60 62 | 30.2 33 35.2 | 75 | 2.59 | 200 | 150 |
四、 PN泥浆泵产品说明

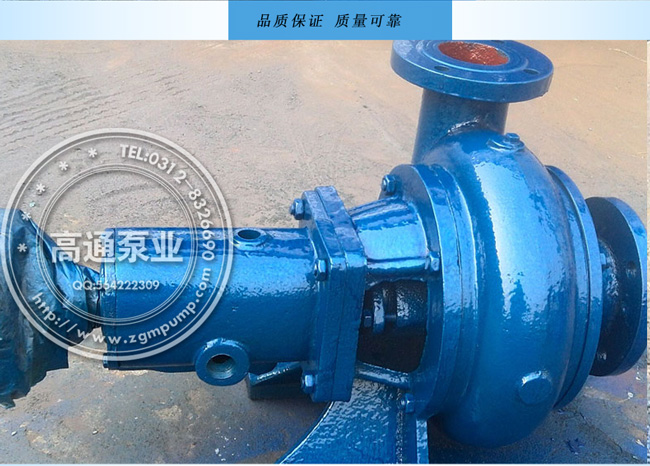

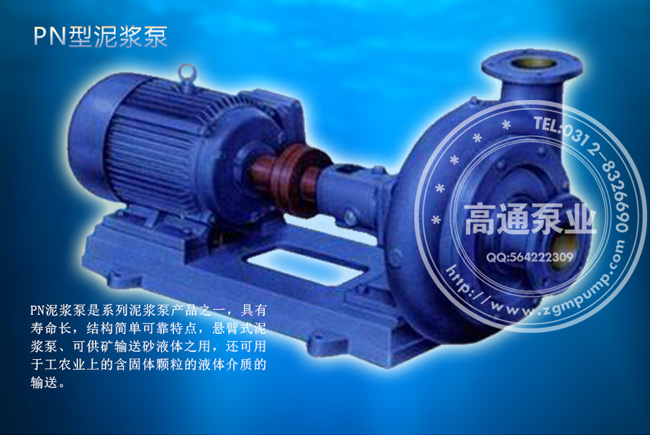

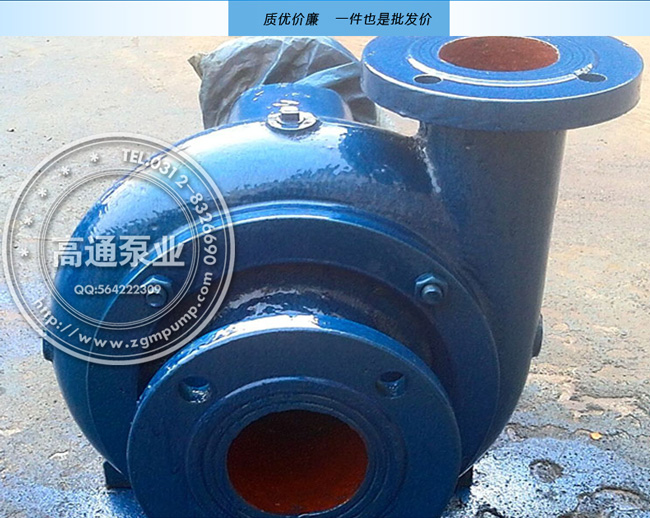

PN泥浆泵是系列泥浆泵产品之一,具有寿命长,结构简单可靠特点,悬臂式泥浆泵、可供矿输送砂液体之用,还可用于工农业上的含固体颗粒的液体介质的输送。
五、 PN泥浆泵产品结构说明
PN污泥泵系列产品结构说明如下:
(1)过流部分承磨件采用了耐磨铸铁,使用寿命较长。
(2)叶轮和护板的间隙可以及时调整,保持较高工作效率。
(3)4"以上该型泵轴承直接装于水平中开托架内,拆检方便调整及时,并在油池内装有水冷蛇形管,改善了轴承的工作条件。
六、 PN泥浆泵使用说明
PN泥浆泵使用说明
在安装PN型泥浆泵时泵进口禁止有急据弯头,尽量可能向下倾斜30度左右,以方便排除进口管道的空气,达到理想的吸浆状态,避免造成气蚀现象,吸不进浆液。启动泥浆泵之前应盘动联轴器无卡死以及盘动困难的现象,如有此类现象应该校准电机与泵头的平衡度,然后把泵腔里面灌满液体,再启动泥浆泵。在使用过程中应该掌握泥浆泵的运转周期定期更换备件和轴承以防出事故耽误生产。进口流量过少不宜运行,以避免引起震动和浆料沉淀。泥浆泵不使用前应该用清水冲洗泵腔以防泵体里面的泥浆结块堵塞泵腔。该系列PN泥浆泵除了1PN和2PN型泥浆泵出口为水平以外,其它的泵均为垂直向上。PN泥浆泵必须加入一定量的轴封水,其水量一般为工作流量的1-3%。其水压一般应大于工作压力1公斤/厘米2.1PN、2PN、**N、2PNL、**NL转向自电机方向看为顺时针方向,4PN、6PN、8PN、10PN、12PN转向自电机方向看为逆时针方向。该型泥浆泵一般情况下采用倒灌自注式安装较好。(其中,1PN、2PN、**N在输送常温泥浆泵条件下,泵的安装位置,应使泵轴的水平中心线,低于被输送泥浆泵的上水平表面1至3米水柱适用)。泥浆泵停泵时禁止倒转,也就是在安装管道时出口管道上要装单向阀防止液体倒流,避免液体倒流造成泵倒转的现象。
七、 PN泥浆泵产生故障的原因及排除方法
1、轴功率大的原因叶轮和护板发生摩擦,解决办法是调整叶轮和护板的间隙。
2、扬程不够的原因(1)叶轮和护板的间隙过大,解决办法调整叶轮和护板的间隙,如调整后还达不到要求,就得更换新叶轮和护板。(2)大块颗粒堵塞叶轮流道,解决办法拆掉部分进水管,将大块颗粒清除。
3、轴承过热原因(1)润滑油太少或者太多,解决办法使润滑油保持在油标规定油位。(2)油中有杂质,解决办法更换新油。(3)轴承磨损,解决办法更换新轴承。
4、泥浆泵工作中震动的原因(1)叶轮不是平衡的磨损,解决办法更换新叶轮。(2)轴承磨损或油中有杂质,解决办法更换新油或更换新轴承。(3)泵进料不足、进入空气过多,解决办法增加进料和附加清水。
5、密封漏液原因(1)水封管中没水,解决办法检查水封装置,引压力水注入填料。(2)填料磨损,解决办法更换新填料。
PN/PNL污水泥浆泵订货须知:
一、①产品名称与PN卧式泥浆泵型号②泥浆泵口径(寸)③耐磨泥浆泵扬程(m)④泥浆泵流量(m3/h)⑤2PNL泥浆泵电机功率(KW)⑥泥浆泵转速(r/min)⑦PN卧式泥浆泵电压〔V〕⑧泥浆泵材质⑨泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的泥浆泵产品型号,请按泥浆泵直接向高通泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们高通泵业的技术专家为您审核把关。
