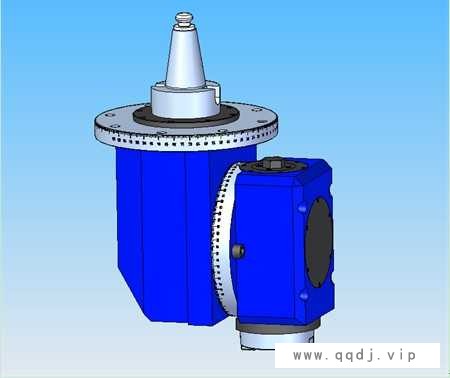

偏置式*铣头技术特点:
偏置式*铣头通过一个过渡连接盘与机床滑枕用螺钉连
A、 C两轴通过T型槽手动任意分度;A轴旋转角度±110°,C轴旋转角度N x 360°;可实现工件一次装夹五个面任意角度加工,提高了加工精度和加工效率。
用户可选功能:自动上下附件;A、 C两轴通过端齿盘由主轴电机 1°、2.5°、5°自动精确分度;自动松拉刀。
技术参数:
型号 | 功率 Kw(max) | 扭矩 N.m(max) | 转速 rpm(max) | 主轴锥孔 | 传动比 |
XW15 | 15 | 1000 | 3000 | ISO 50 | 1:1 |
XW22 | 22 | 1500 | 3000 | ISO 50 | 1:1 |
XW30 | 30 | 2000 | 2000 | ISO 50 | 1:1 |
XW40 | 40 | 2000 | 2000 | ISO 50 | 1:1 |
XW60 | 60 | 3000 | 2000 | ISO 60 | 1:1 |
XW70 | 71 | 4000 | 2000 | ISO 60 | 1:1 |
XW100 | 100 | 5000 | 2000 | ISO 60 | 1:1 |
