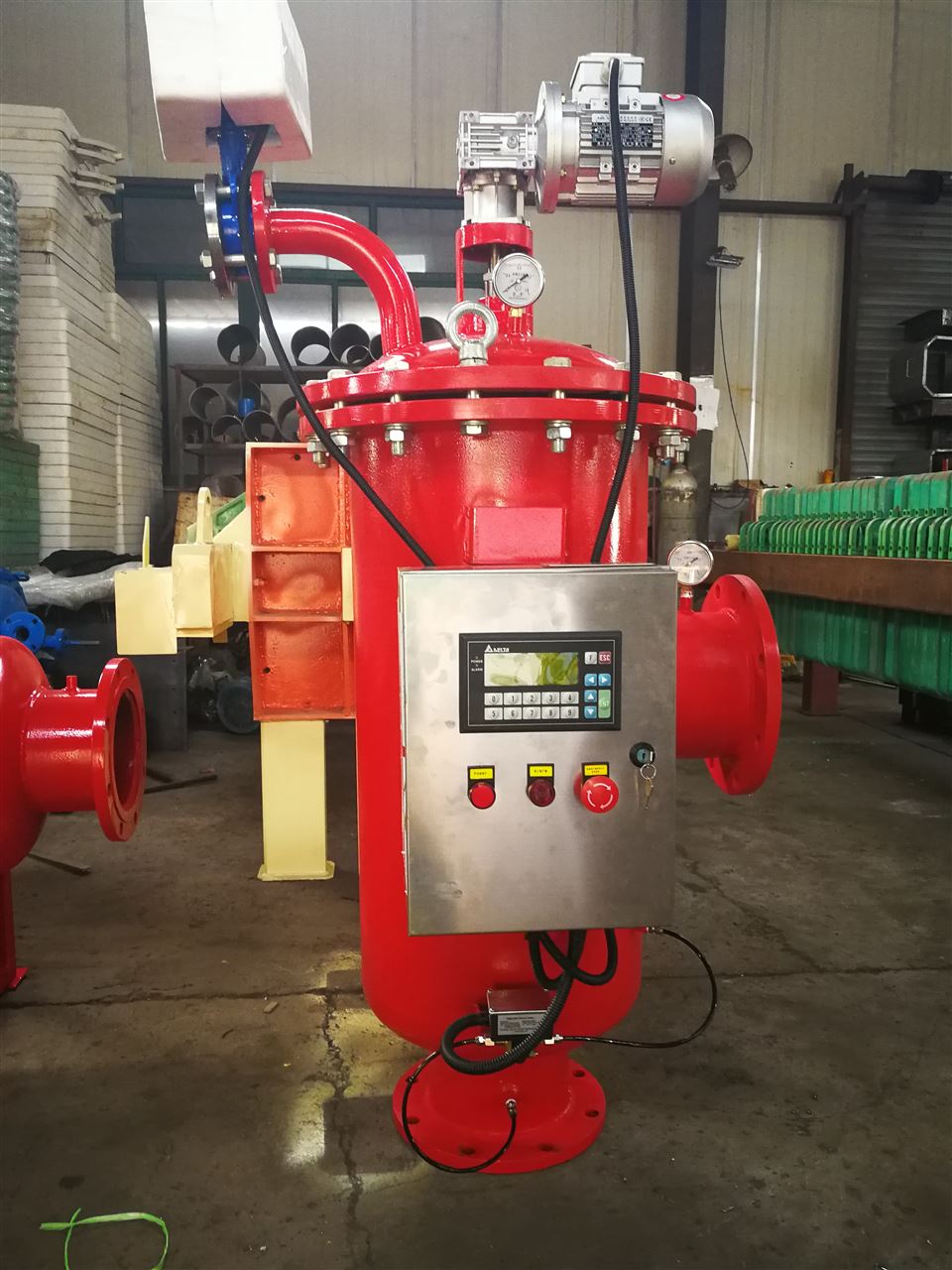

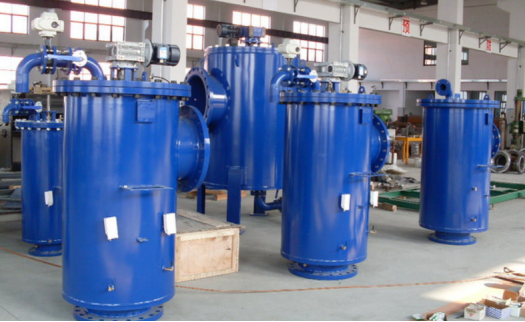

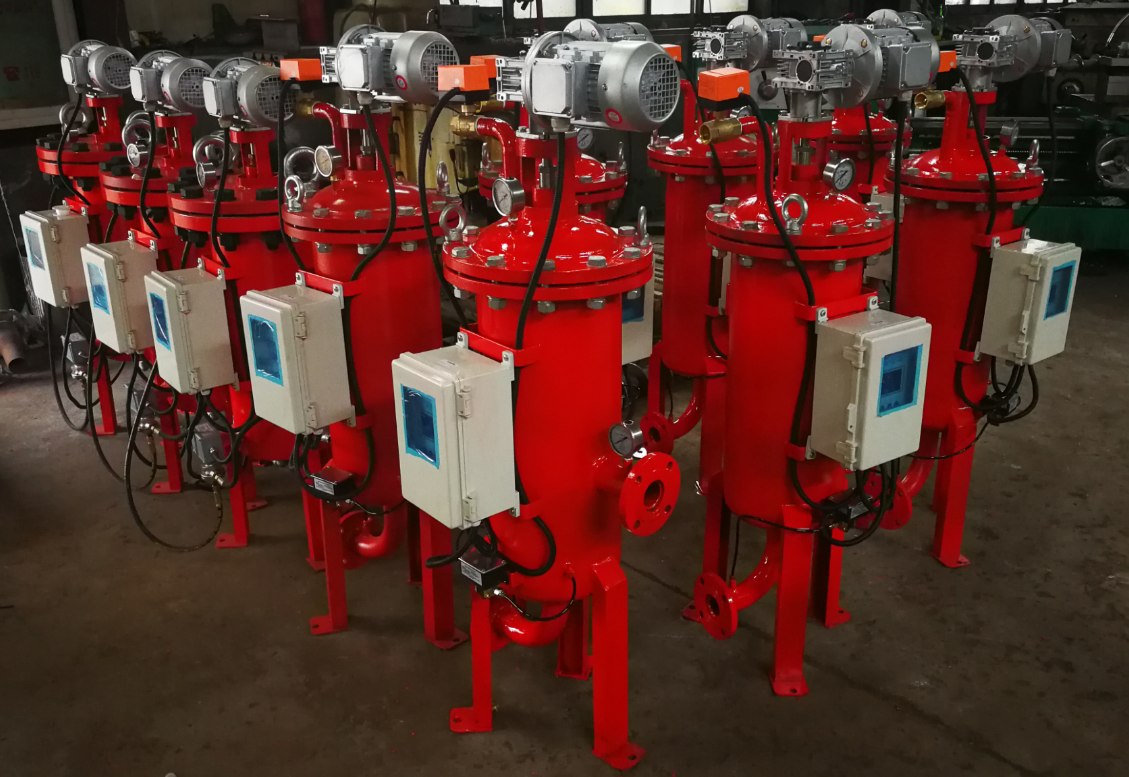

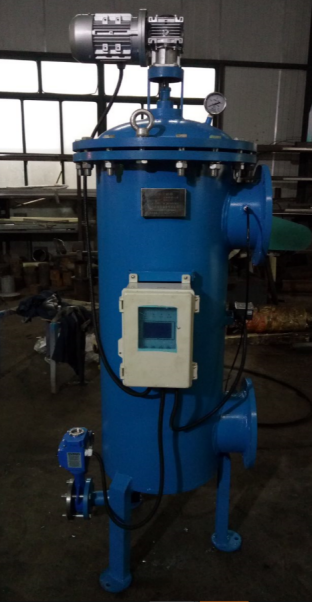

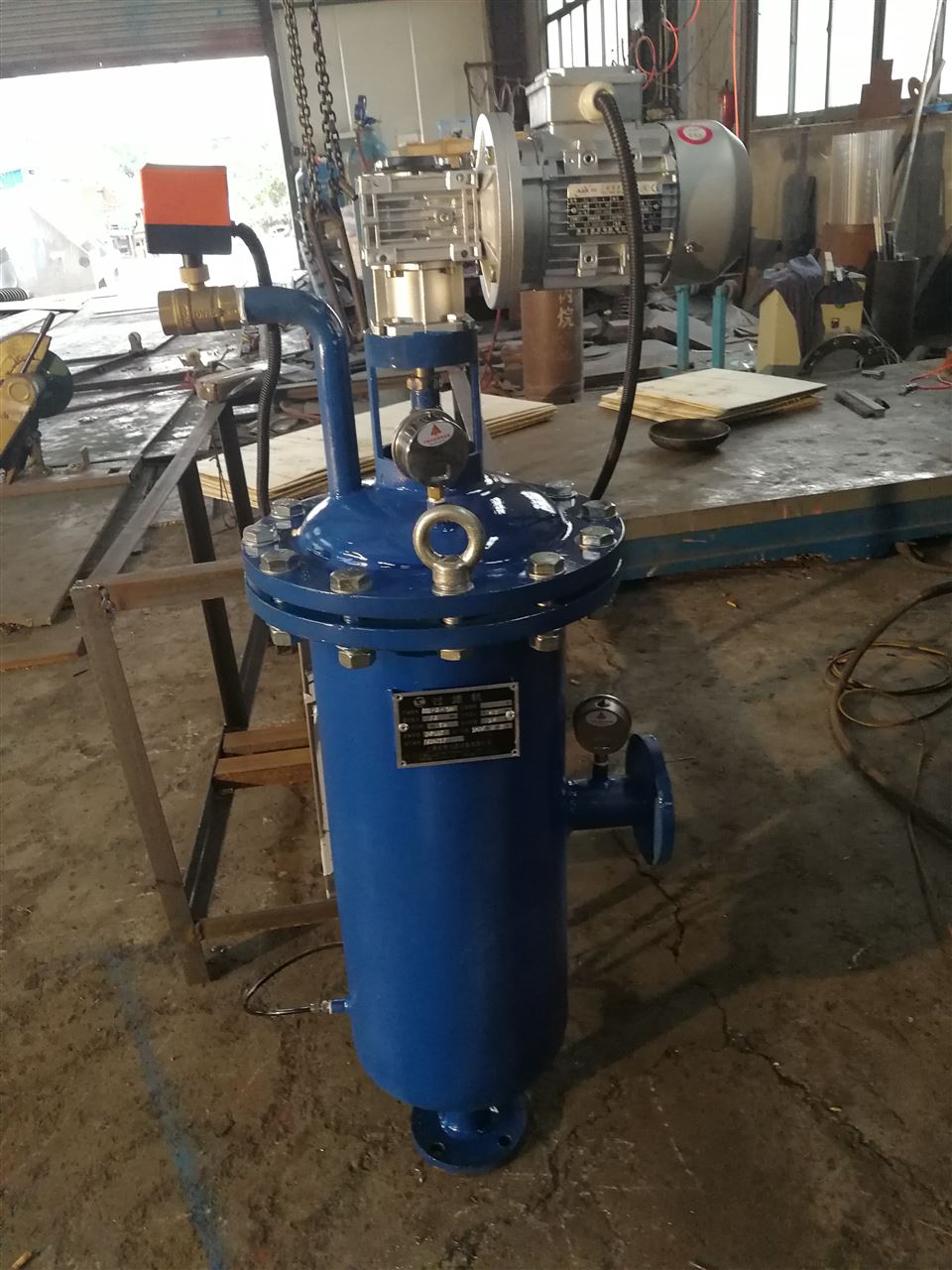

上海全自动 电动刷式 自清洗过滤器

    上海全自动 电动刷式 自清洗过滤器可在线实现自动清洗、自动排污等功能，操作配备差压/时间/手动三种功能，具有过滤精度高、反清时间短、清洗水量少、压力损失小等优点，为您的水系统提供稳定的水质保证。

产品原理

  当过滤器在刚开始工作的时候，相当于管道的一部分，此时被滤网拦截的污物较少，过滤器进出后的压差值为0MPA，随着过滤的进行，污物的积累使过滤器网透水性能变差，造成过滤器进出口的压差出现变化。当过滤器进出后的压差值达到预设值（一般出厂设定0.5bar）时，过滤器开始自动清洗过程。整个清洗过程分为两个步骤：一是位于过滤器排污口的排污阀打开，二是马达带动过滤器滤网内的两把不锈钢刷转动，被滤网所拦截的污物因此被钢刷刷下并从排污阀排出。当进出口压力差值归0时，排污阀关闭，马达停止。整个清洗过程耗时约5-60 秒，清洗时整个系统不断流，压力损失小。过滤器的整个运行过程由随机配备的一个控制箱来控制，全程自动，一般无需人工操做。

产品特点

1、结构设计简单、高过滤效率、高可靠性

2、自动清洗、自动排污，简化人工操作工序，实现系统的无人化管理

3、反清时间短、清洗水量少、压力损失小

4、清洗不断流，特别适用于二十四小时不停机系统

应用范围

 电厂、污水处理厂、造纸厂、冶金、钢铁、农业、市政、*空调等行业水过滤

技术数据表

安装与使用

1、设备本体安装

（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。

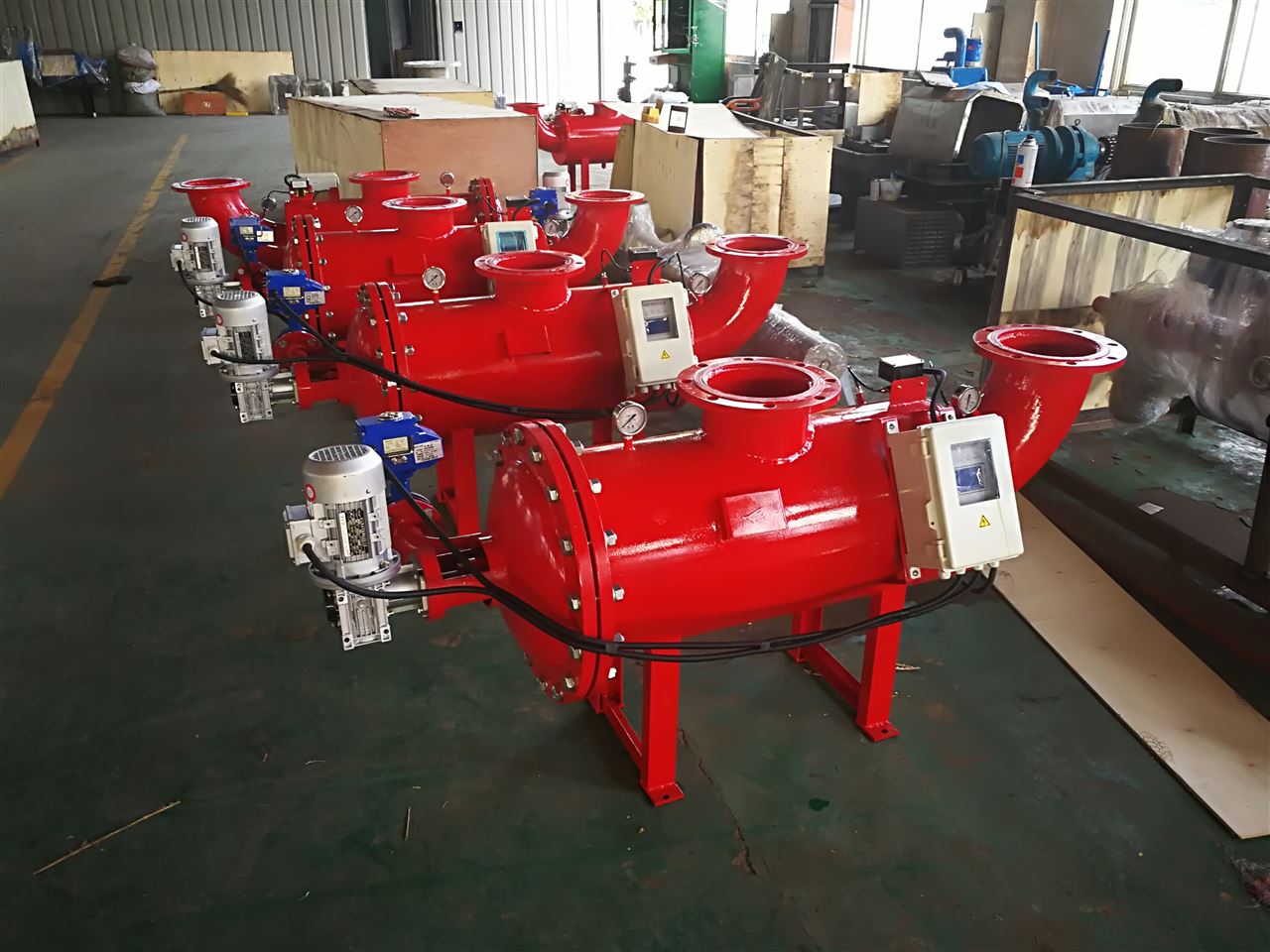

（2）按照自清洗过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身*。FL系列自清洗过滤器有两种安装形式（见下图），采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，以保证排污更*。

（3）自清洗过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。

（4）在动力系统中，自清洗过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力，自清洗过滤器也可安装在水泵之前，并尽量靠近水泵。

（5）自动排污阀连接方式分为法兰和丝扣，排污管不宜过长，不要超过10米。

（6）安装时应考虑便于检修，自清洗过滤器前后应安装关断阀门，且应安装旁通管道。

（7）自清洗过滤器的规格应与管道或流量相匹配，当一台单台过滤器不能满足系统流量要求时可并联两台或更多，以达到系统过滤要求。

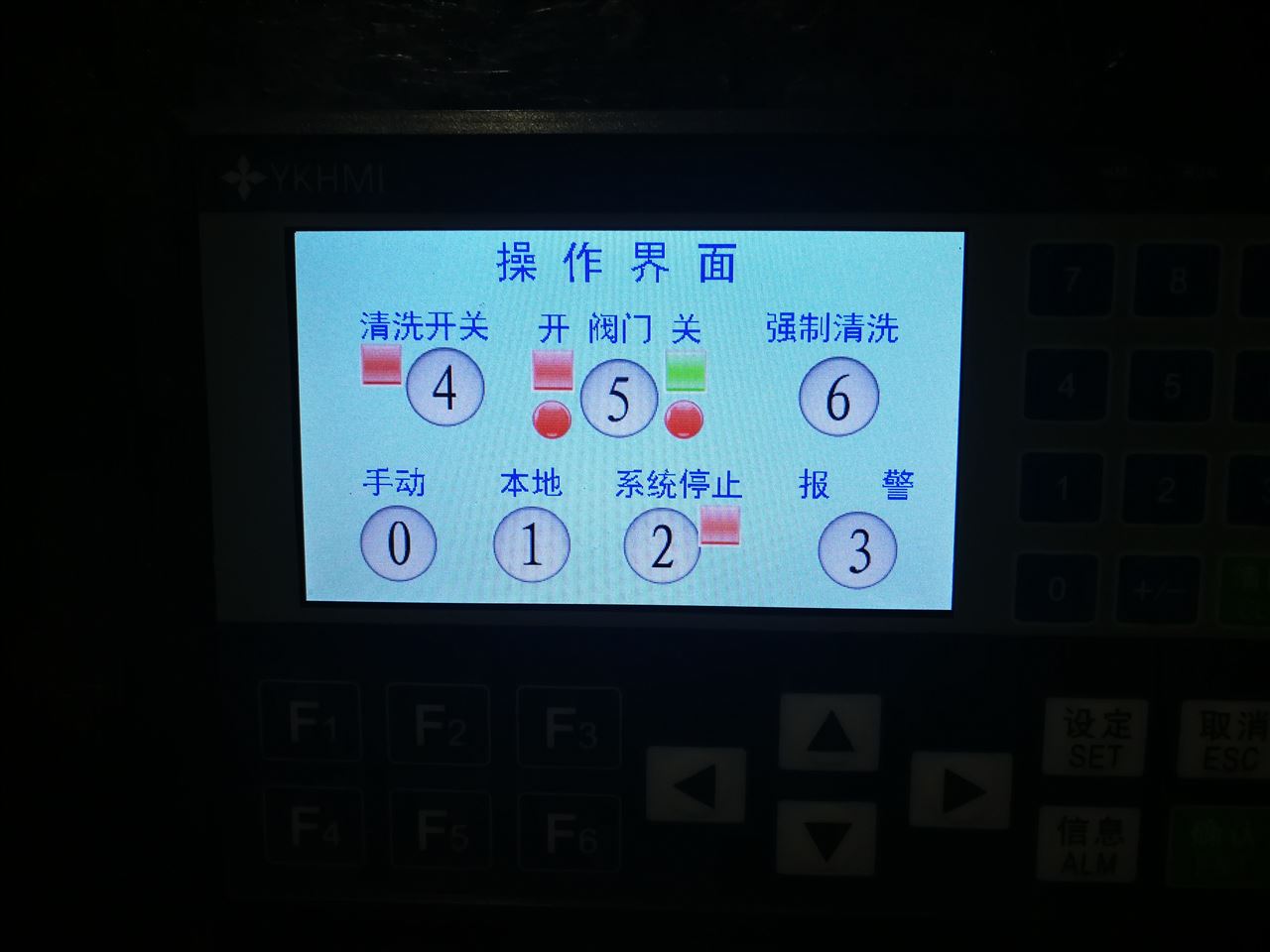

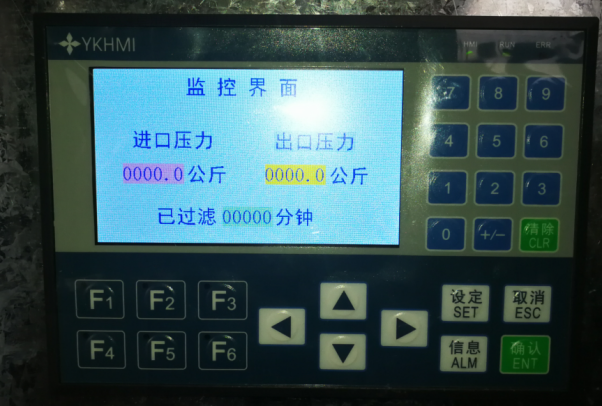

可选配PLC触屏控制电控柜，操作简单，性能稳定。
