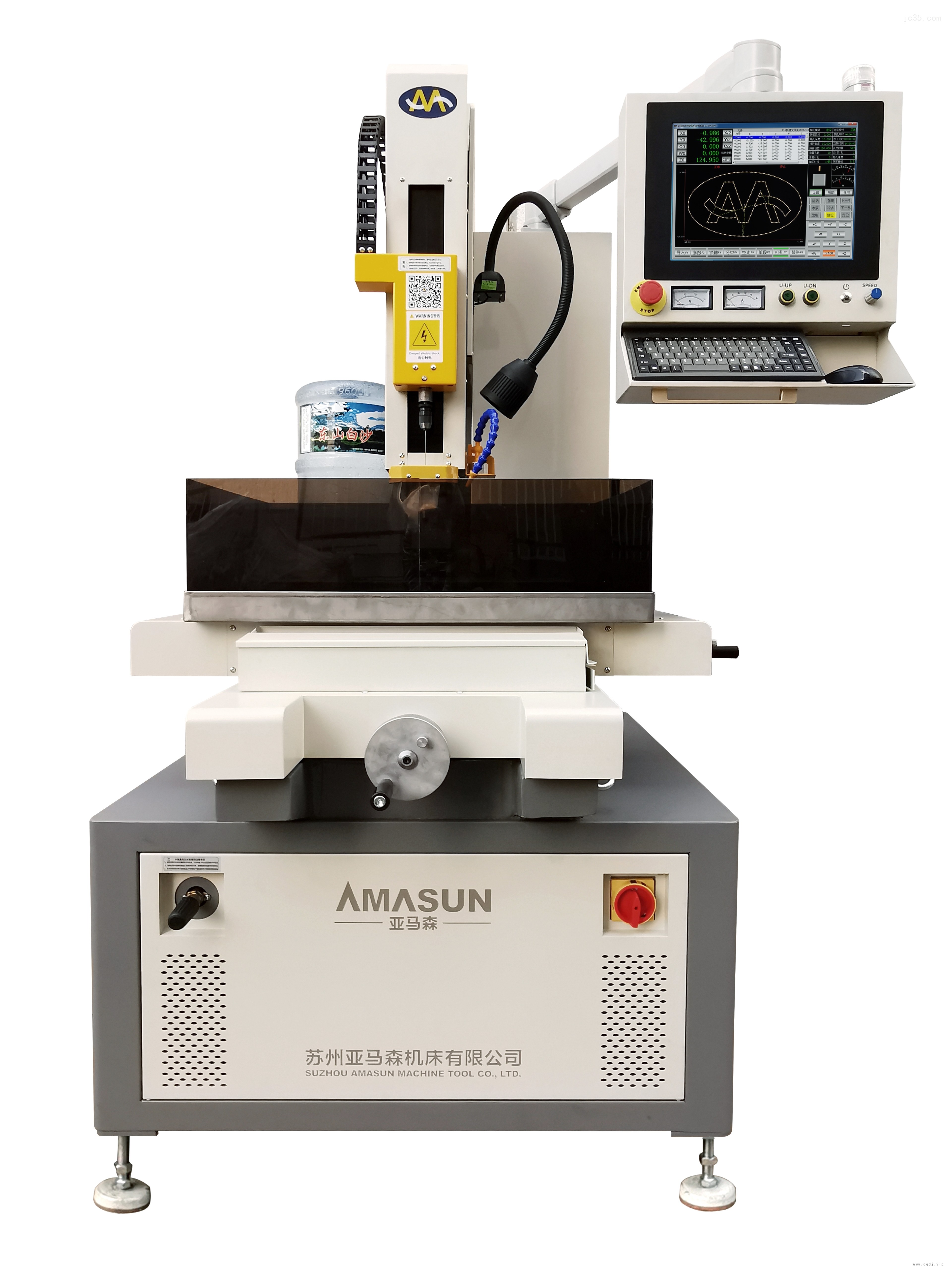

MS-DC435C小孔机技术资料：
一、技术配置：
机械部分 | ||
1 | 装夹电极直径（mm） | Φ0.3-Φ3.0 |
2 | W轴/主轴头行程（mm） | 250 |
3 | Z轴/主轴行程（mm） | 380 |
4 | 主轴大调节速度（mm/min） | 1500 |
5 | 旋转头转速（rpm） | 0-200可调 |
6 | 工作台尺寸（mm） | 520*380 |
7 | X*Y轴行程（mm） | 450*350 |
8 | 导向器与工作台大距离（mm） | ≥300 |
9 | 大工作物荷重（kg） | 380 |
10 | 主机外形尺寸（W*L*H） | 1200*1000*2100 |
11 | 整机重量（kg） | 820 |
12 | 定位精度XY(mm) | X.Y≤0.01/300 |
13 | 重复定位精度XY(mm) | X.Y≤0.02/300 |
14 | 移动速度XY（mm/min） | ≤1000 |
电器部分 | ||
15 | 数控轴 | X、Y、Z三轴 |
16 | 穿孔加工轴 | Z轴 |
17 | 大加工电流（A） | 30 |
18 | 加工速度（mm/min） | 30-60 |
19 | 输入大功率（KW） | 4.5 |
20 | 小电极消耗比 | ≤0.8% |
21 | 工作液供给装置 | 电动泵 |
22 | 数显方式 | 三轴 |
水箱部分（☆选配） | ||
23 | 容量（L） | 110 |
24 | 净重(kg) | 45 |
25 | 外观尺寸（W*L*H） | 920*460*750mm |
26 | 材质 | 不锈钢 |
27 | 其他说明 | 循环过滤 |
MS-DC435C小孔机主要性能特征
1、系统采用触摸屏工控电脑，Win7操作系统，运行速度快，可同时处理海量数据。
2、具备丰富的数据接口，系统可通过U盘、网口、无线直接把数据调入并可进行编辑，产生合理的加工路线。
3、支持X.Y.Z三轴数控加工，适用于平面及弧面打孔。(☆选配）可加装实现W.C五轴数控加工，适合带台阶高低不平工件，加装旋转台加工圆形工件及斜度孔。
4、自带专家工艺库，只需输入工件材质、电极直径、加工要求等条件，加工参数自动调取，也可以对孔加工参数进行手动调整。
5、具备自动分中、自动寻边、自动寻工件表面。
6、精准深度控制，自动检测电极损耗量，也可手动设定电极损耗量。
7、穿透自动检测，也可手动设定深度坐标。
8、XY轴具有闭环功能，可以实现高精度定位。
9、XYZ三轴精密滚珠丝杆，中国台湾上银直线导轨。
10、手自一体加工方式，X、Y轴定位后自动锁定，可手动解锁。
MS-DC435C小孔机设备工作条件
1. 电源：380V±10%,50HZ±10%
2. 环境温度：2℃-40℃.建议室温在20℃±1℃
3. 相对湿度：≦75%（无强碱、无强电磁场、无水气状态）
4. 机床噪声等级：≤80db
5. 机床在上述工作环境下能*稳定工作.
出厂装箱单
序号 | 名称 | 规格 | 数量 |
1 | 电极剪刀 |
| 1把 |
2 | 双头螺丝刀 |
| 1把 |
3 | 内六角板手 | M3 | 1把 |
4 | 内六角板手 | M4 | 1把 |
5 | 内六角板手 | M5 | 1把 |
6 | 内六角板手 | M6 | 1把 |
7 | 内六角板手 | M8 | 1把 |
8 | 导向器 | Ф0.5*12*42mm | 1只 |
9 | 导向器 | Ф1.0*12*42mm | 1只 |
10 | 黄铜电极管 | Ф0.5*500mm | 100支 |
11 | 黄铜电极管 | Ф1.0*500mm | 100支 |
12 | 硅胶止水塞 | Ф0-1.0mm | 20只 |
13 | 中国台湾自锁紧钻夹头 | Ф0-3.0mm | 1套 |
14 | 循环净化系统水箱（☆选配） | 110L | 1套 |
15 | 外冲水装置（☆选配） |
| 1套 |
16 | 机床底脚 | M16 | 4只 |
17 | 平衡条座架 | 30*50*380mm | 1付 |
18 | PC挡水板 |
| 1付 |
19 | 使用说明书 |
| 1份 |
