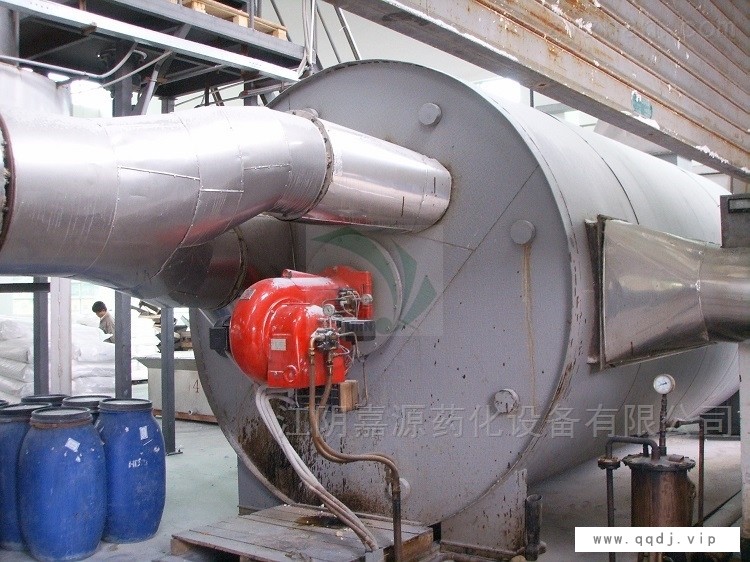

燃油热风炉
产品: 浏览次数:712燃油热风炉
单价: 电议
最小起订量:
供货总量:
发货地: 江苏-无锡市
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-06-07 07:31

详细信息

江阴嘉源药化设备公司生产多种规格热风炉,还可非标定制,请电。



燃油热风炉工作原理
燃料通过燃烧器燃烧,产生高温燃气。并借助具有强化换热措施的热风炉将高温燃气的热量传导给被加热的空气,高温燃气经热量散发后温度降低至250度以下由引风机排放大气。需加热的空气通过选配的鼓风机强送入热风炉,吸热后温度升至额定值从热风出口送出,当热风温度达到额定的上限温度时,燃烧器会自动停止燃烧或自动转为小火焰燃烧;当热风温度降低到额定的下限温度时,燃烧器又会重新点燃运行或转为大火燃烧,升温的速度可调进风阀来实现。

工艺流程

热风炉在各工业领域应用举例
金属表面涂装
制药工业
粮食加工业
食品工业
木材加工业
纺织印染
化工工业
汽车工业
喷塑喷漆后的高温固化
中草药材烘干
粮食干燥淀粉干燥
饼干烘烤、方便面、挂面烘干、传送带式烘干机
木材干燥、纤维板、多合板烘干
印花烘干、热定型、热风拉幅
化工原料干燥
隧道式烘房


燃油热风炉简易结构图

1.储油槽
2.总阀滤油器
3.控制箱
4.燃烧器
5.燃烧器座
6.油管
7.进油管
8.雨帽
9.烟囱
10.热风出口
11.机座
12.热交换器
13.进风盖
14.软接管
15.接管
16.送风机
17.风机减振座
18.空气过滤器
19.冷空气进入

技术数据

型号

输出热量

输出风量

输出温度

耗油量

燃烧器的型号

JRLY-2.5

1.045×105

1500-560

60-200

4-5

M4

JRLY-4

1.672×105

3500-930

60-200

6-7

M8

JRLY-8

3.344×105

5600-1480

60-200

11.5-13.5

M12

JRLY-15

6.270×105

12000-2160

60-250

21.5-25

M20

JRLY-30

12.54×105

25000-4330

60-250

43-50

MP35AB

JRLY-40

16.72×105

28000-5600

60-250

57-67

MP45AB

JRLY-60

25.08×105

45000-8660

60-250

86-100

MP80AB

JRLY-80

33.44×105

83000-12500

60-350

114-135

MP130AB

JRLY-160

66.88×105

134400-23000

60-350

228-270

MP200AB

JRLY-200

83.60×105

170000-28000

60-350

286-334

MP300AB
