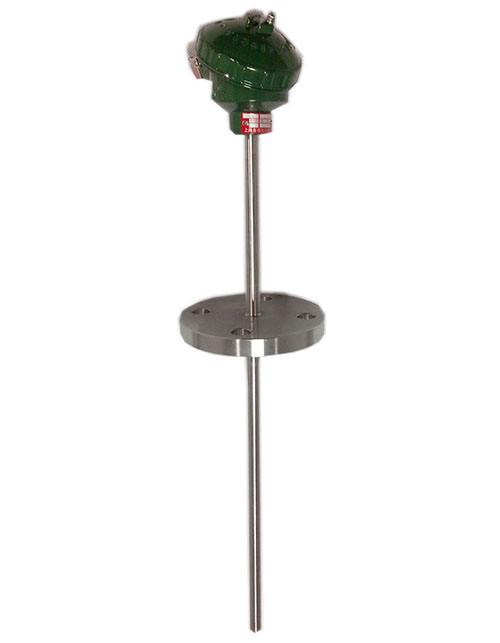

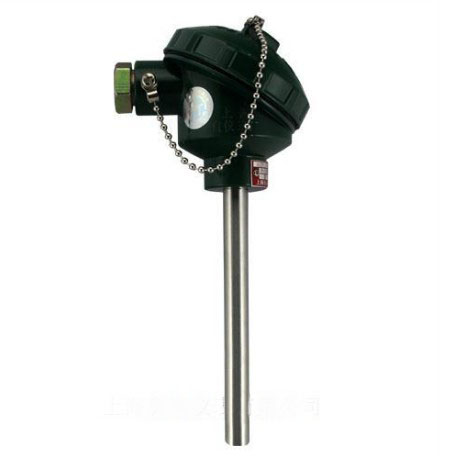

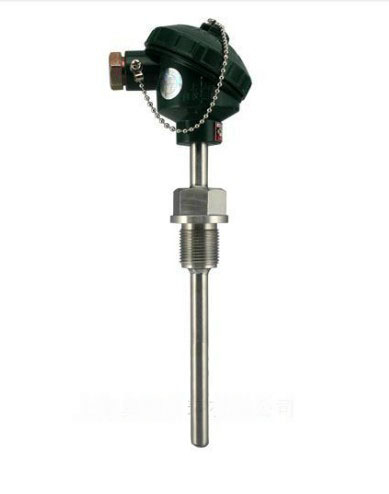

配式热电阻 WZP-130

工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程 中从-200℃至420℃范围类的液体、蒸汽和气体介绍以及固体表面温度。

装配式热电阻作为温度测量传感器，通常显示仪表、记录仪和电子调节器等配套使用，根据国家规定，我厂生产应符合LEC国国际标准分度号pt100铂热电阻和符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻。

工作原理

装配式热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。

系统的组成

（1）热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：

①热电阻和显示仪表的分度号必须一致。

②为了消除连接导线电阻变化的影响，必须采用三线制接法。具体内容参见本篇第三章。

（2）铠装热电阻

2）铠装热电阻 铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ1~φ8mm，最小可达φmm。 与普通型热电阻相比，它有下列优点：

①体积小，内部无空气隙，热惯性上，测量滞后小。

②机械性能好、耐振，抗冲击 。

③能弯曲，便于安装。

④使用寿命长。

（3）端面热电阻 端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。

（4）隔爆型热电阻 隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影 电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。

主要技术指标

测量范围和准确度
