本系列产品可分别与各式热电偶、热电阻、霍尔变送器、电阻远传压力表以及各种流量、压力、液位等变送器送出的信号适配，对其进行两回路热工参数的光柱/数字线性、开方指示及控制。
☆本系列产品主要特点及功能：
1、可通过简单的软、硬件设定，即可分别对各自输入的分度号、量程、小数点位置、光柱显示量程等功能参数、控制参数的设定进行选择，所有整定的参数均可*保存，且掉电不丢失数据。
2、可对每个继电器控制输出进行各自的上限、上上限、下下限、下限等输出控制功能进行编程；各控制数值的设定可在全量程范围内设定。
3、采用*的全自动数字调校系统，能方便快捷地进行精度调校，无需电位器调整。从而提高了仪表的稳定性和*性。

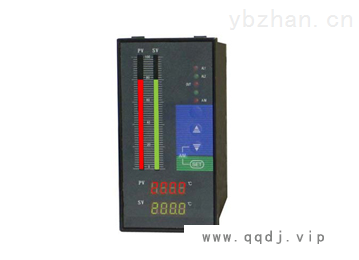

4、仪表显示为双四位数码显示 双光柱显示，分别显示各自回路的测量值，光柱的显示量程应与数字显示量程相符。
5、具有超量程、断线、断偶指示等故障自诊断功能。
6、具有0～10mA、4～20mA、0～5V、1～5V隔离模拟变送输出信号。模拟变送值可在各自的全量程范围内任意编程。
7、可带隔离串行通讯接口，传输速率可通过按键自由设定，可与各种带输入/输出通讯功能的设备进行双向通讯，并组成网络控制系统。
8、各设定参数和调试参数可用密码锁定，锁码后可防止误操作。
9、仪表供电方式：220V AC、220V AC开关电源、24V DC开关电源或其它用户特殊要求。
☆ 型谱
★ 型号识别：A-BCD-EFGH-I
项 目 | 说 明 | 代 码 | 代 码 说 明 | |
A | 型 号 | XMGZ- | 光柱/数字显示、变送输出 | |
XMGT- | 光柱/数字显示、控制、变送输出 | |||
B | 类 型 | 3 | 双回路光柱/数字显示、控制 | |
4 | 双回路光柱/数字显示、变送、控制 | |||
C | 报 警 控 制 方 式 | 0 | 单显示（无报警控制功能） | |
1 | 一个继电器输出（或一限报警） | |||
2 | 二个继电器输出（或二限报警） | |||
3 | 三个继电器输出（或三限报警） | |||
4 | 四个继电器输出（或四限报警） | |||
D | 输 入 信 号 类 型 | 1- | （XY） | 热电偶 |
2- | （XY） | 热电阻 | ||
3- | （XY） | 霍尔压力远传（或各种m号输入） | ||
4- | （XY） | 电阻远传压力表 | ||
5- | （XY） | 标准信号：0～10mA DC | ||
6- | （XY） | 标准信号：0～5V DC | ||
7- | （XY） | 标准信号：4～20mA DC | ||
8- | （XY） | 标准信号：1～5V DC | ||
9- | （XY） | 用户特殊要求 | ||
E | 模 拟 变 送 输 出 信 号 类 型 | 0 | （XY） | 无变送信号输出 |
1 | （XY） | 标准信号：0～10mA DC | ||
2 | （XY） | 标准信号：4～20mA DC | ||
3 | （XY） | 标准信号：1～5V DC | ||
4 | （XY） | 标准信号：0～5V DC | ||
F | 外 形 结 构 | M | 横式：160×80×140 （宽×高×深） | |
SM | 竖式：80×160×140 （宽×高×深） | |||
G | 附 加 功 能 |
| 缺项为无配电输出 | |
D | 带一路24V DC配电输出 | |||
2D | 带两路24V DC配电输出 | |||
H | 通 讯 方 式 |
| 缺项为无通讯接口 | |
2- | 带RS-232通讯接口 | |||
4- | 带RS-485通讯接口 | |||
I | 供 电 方 式 |
| 缺项为220V AC供电 | |
T | 220V AC开关电源供电 | |||
W | 24V DC开关电源供电 | |||
型号举例：XMGT-3477-00M2D4（即：A-BCD-EFGH-I）
双输入：4～20mA；四个继电器控制输出；带两路24V DC配电；带RS485通讯接口。
