氨用截止阀GMJ41B

产品：	浏览次数：764氨用截止阀GMJ41B
单价：	电议
最小起订量：
供货总量：
发货地：	河南-郑州市
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2023-06-07 07:46

详细信息

CNVGBV CNVGBV国标阀·冈美自控阀门有限公司

CNVGBV冈美产品用途

冈美自控有限公司生产的氨用截止阀GMJ41B-16C/25C适用于石油化工，火力发电厂、化肥厂、油品、水蒸气、自来水、污水、污水处理厂、灌溉、楼宇自控、消防水管路上作接通或截断管路中介质的启闭装置。

CNVGBV冈美产品概述

氨用截止阀

产品简介：

氨用截止阀的密封面采用巴氏合金、四氟、尼龙等。使用寿命长。是安装在制冷系统的设备或管路上，用以接通和切断制冷工质流动的通道，在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。适于温度-40～+150摄氏度的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。

产品特点：

1、中通法兰为方形结构，阀杆采用间杆连接。

2、阀体密封面部位采用球凸状，与阀脚以线吻合密封。

3、密封面采用巴氏合金，密封性能好，使用寿命长。

工作原理：

的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。

压力试验：

公称压力 PN（MPA）	试验压力 PS（MPa）	适用介质	适用温度（℃）
2.5	3.8	氨气、氨液等NH3	巴氏合金-40℃+150℃	四氟-40℃+200℃
4.0	6.4

主要零件材料：

产品类型	零件名称
	阀体、阀盖	阀杆	填料	密封面	垫片	紧固件
J41B-16/25C	铸钢	碳钢	聚四氟乙烯	巴氐合金	石棉橡胶板	优质碳钢
J41B-16/25Q	球墨铸铁
J41B-16/25K	可锻铸铁

主要外形尺寸：

公称通径 DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H	DO
J41B-16C J41B-16Q J41B-16K
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600
J41B-25C J41B-25Q J41B-25K
10	130	90	60	40	35	16	2	4	4-14	196	120
15	130	95	65	45	40	16	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	120
25	160	115	85	65	58	18	2	d	4-14	201	120
32	180	135	100	78	66	18	2	4	4-18	208	120
40	200	145	110	85	76	20	2	d	4-18	248	160
50	230	160	125	100	88	20	3	4	4-18	248	160
65	290	180	145	125	110	22	3	4	8-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	230	190	160	150	24	3	4.5	8-23	371	280
125	400	270	220	188	176	30	3	4.5	8-25	400	320
150	480	300	250	218	204	30	3	4.5	8-25	432	320
200	600	360	310	278	260	34	3	4.5	12-30	654	400
250	650	425	370	332	313	42	3	4.5	12-34	745	500
300	750	485	430	390	364	46	3	4.5	12-34	852	600

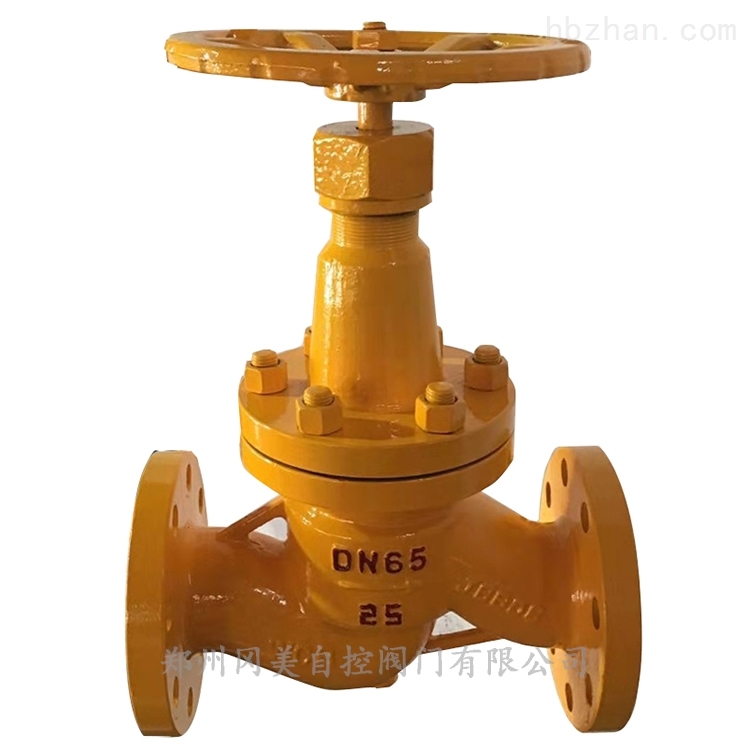

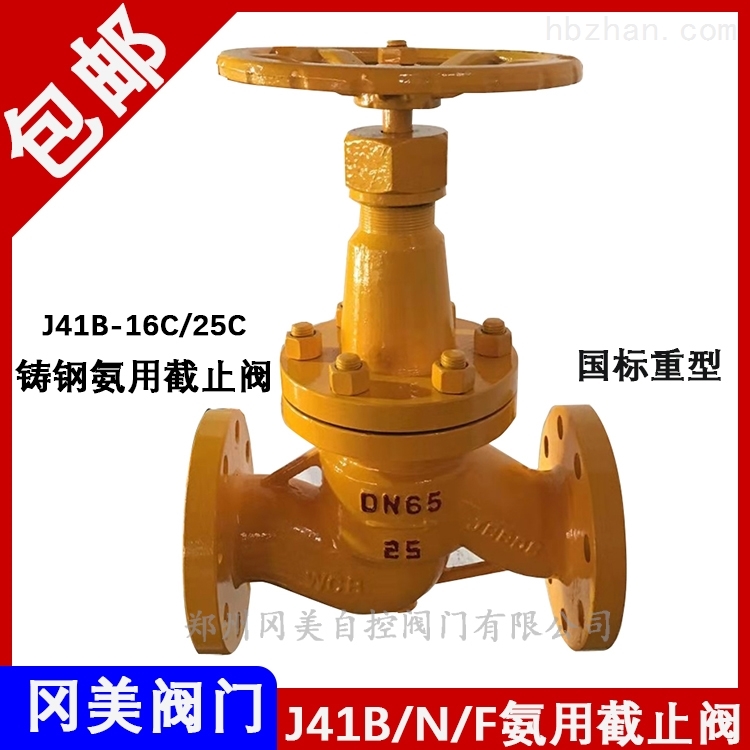

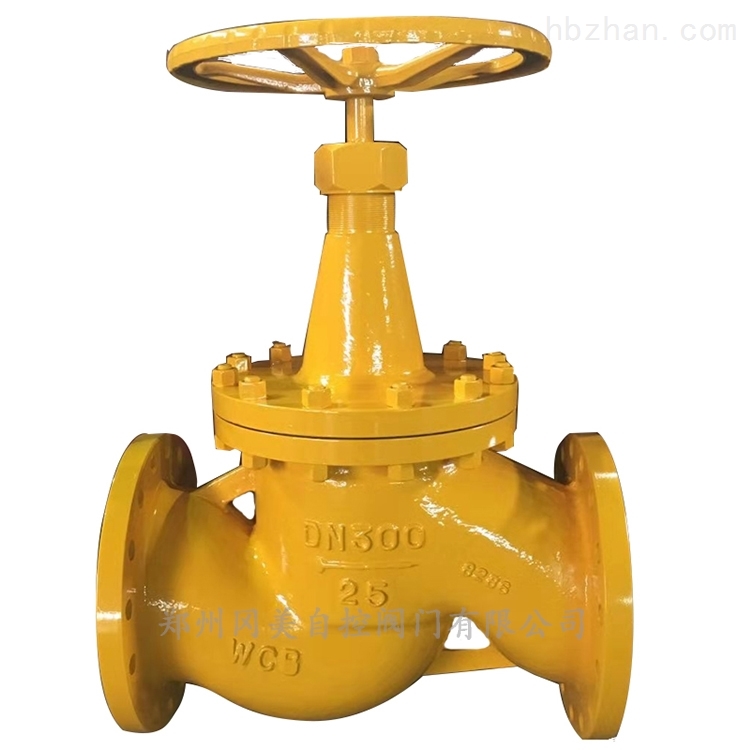

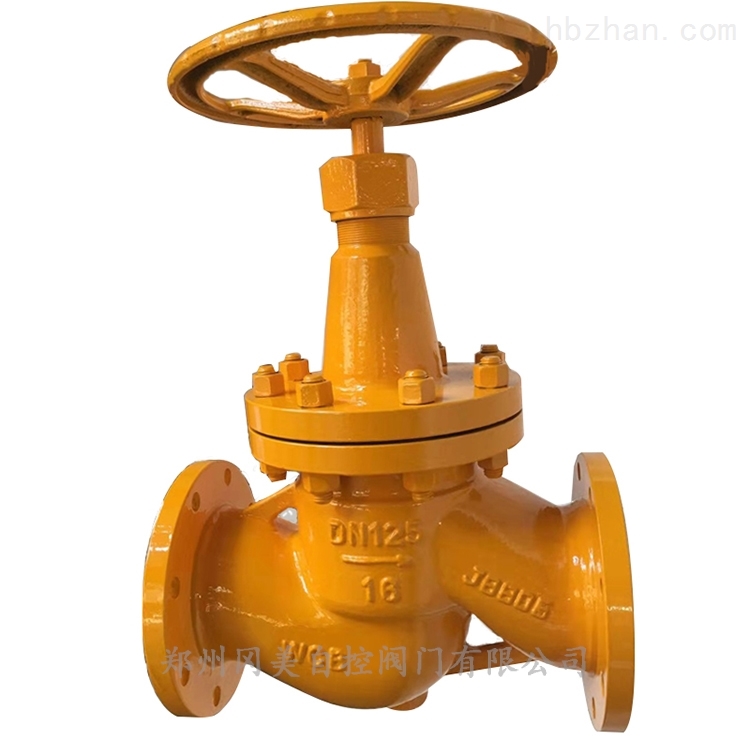

CNVGBV冈美产品展示

【氨用截止阀GMJ41B-16C/25C】是我公司生产的产品之一，我公司从研发、选材、铸造、加工、装配、试压等环节抓起，为客户提供CNVGBV冈美国标阀.我们坚持科技创新，质量为本，努力打造高品质阀门。欢迎新老客户来电，来函，我们将竭诚为您服务！

订货须知！

客户须提供产品名称产品型号公称通径连接方式、结构长度压力范围温度范围使用介质如特殊工矿，订购阀门须交代清楚，以免产品使用不适！本厂可按客户装配执行器如气动、电动、液动、手动、涡轮、智能一体化、电液气手动一体化、遥控远程一体化、定位智能开关一体化执行器、等···。如产品现货，款到发货，即可当天或者隔天发货！如产品需订货、产品型号、规格、数量、交货时间及交货地点,在双方合议无议下签订合同;并预付合同款30%，供方备料生产。

--以精立业，以诚致信；冈美阀门，钢坚质美--
