| 加工定制 : | 是 | 品牌 : | 泰翔 |
| 型号 : | 50 | 类型 : | 钢烟筒塔 |
| 产地 : | 河北衡水 | 钢板厚度 : | 200mm |
| 规格 : | 10米-100米 | 钢型号 : | Q235或Q345 |
| 每平米用钢量 : | 每平米用钢量 500KG | 活动类型 : | 螺接栓连 |
| 使用范围 : | 石油、化工、废气处理 | 是否提供设计服务 : | 是 |
| 主材型号 : | 80-200角钢 | 适应温度 : | -35℃～50℃ |
自立式钢烟囱设计要求：1)自立式钢烟囱的直径和对应位置高度之间的关系应根据强度和变形要求、经
过计算后确定，并宜满足烟囱下部直径和采用其他拉力减震和措施。2)弯矩和轴向力作用下、烟囱局部稳定
性应按弯矩和水平地震作用与相应轴向压力作用进行验算。3)在弯矩和轴距向力作用下、自立式钢烟囱的焊
接圆筒截面轴心稳定系数和整体稳定性、按悬臂构造进行计算。4)隔热层厚度应由温度计算确定，较小厚度
不小于50mm。对于全 炉型的自立式钢烟囱隔热层厚度不宜小于75mm。5)自立式钢烟囱烟气温度高于5
60度时隔热层的铀固件可采用不锈钢(1Cr18Ni9Ti)。6)当自立式钢烟囱的临界风速小于6m/s时应设置破风圈
。烟囱的临界风速度7m/s~13m/s，小于设计风速，且采用改变烟囱离度，直径和增厚度措施不经济也可设
置破风圈。

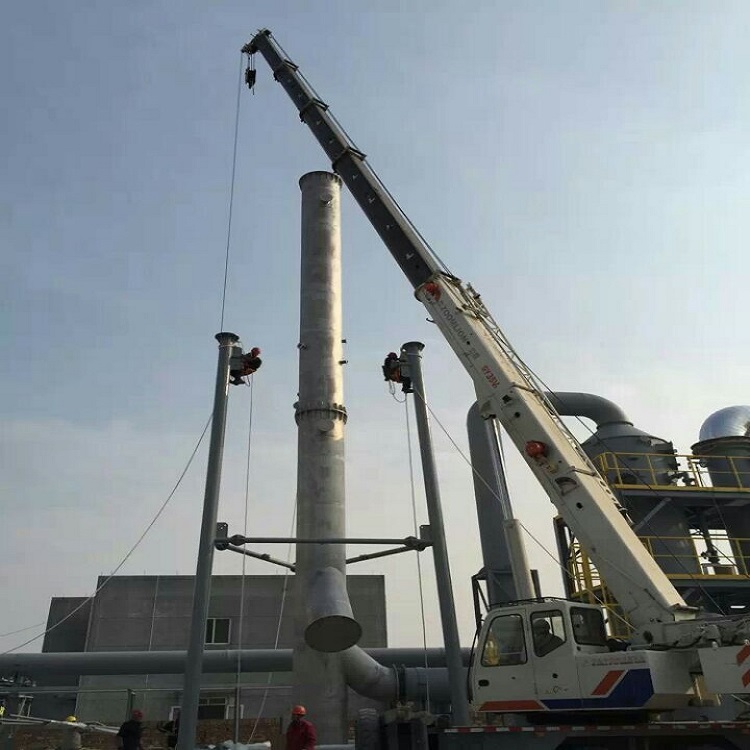

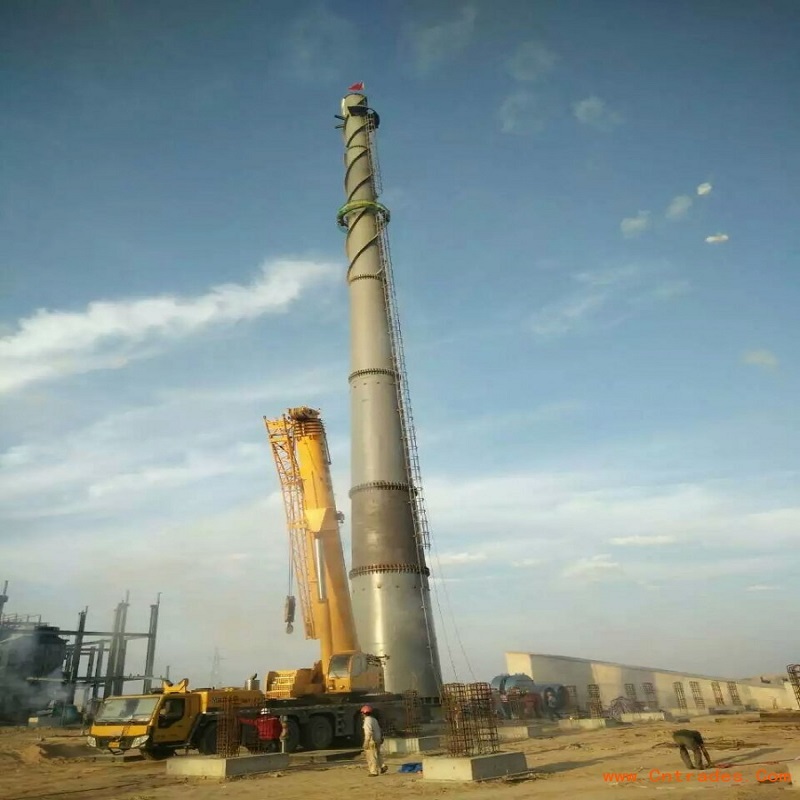

工业钢制烟囱可在工厂分段预制成型，运输至现场直接吊装。钢烟囱总工期大部分不超过3个月(其中工
厂预制70天，现场吊装快的可5天完成)，大大缩短烟囱工期。而混凝土烟囱 大部分工作需要在现场完成，
施工工期较长，现场管理麻烦，不可控因素较多，对现场其它项目影响较大。项目施工总工期至少需要5个
月，均需要在现场完成。
衡水泰翔厂家定制 不锈钢烟囱环保烟囱塔 玻璃钢脱硫烟筒塔架新型
烟囱塔架，主要分为四柱角钢结构或三柱钢管结构。
【主要功能】主要玻璃钢烟道外部支撑钢架。
【产品特点】辅助支撑玻璃钢管，占地面积小，生产周期短，安装便捷，维护简单，可回收。
【主要用途】应用于石油、化工等单位。
【结构形式】主要为四柱角钢结构。
【结构内容】烟囱塔架设为主体塔身、工作平台、避雷针、旋转楼梯、螺栓、连接钢板、避雷引线。角钢一般
采用Q235B
钢，全部为热镀锌防腐处理，连接螺栓采用6.8级，塔身设有爬梯，边宽为700mm。设有一层工作平台，塔顶
设有避雷针，
防雷接地电阻小于等于10欧姆。
【技术参数】抗风速：30m/s，抗裹冰：8mm，抗震烈度：8度，工作温度：35-55℃。
【高度尺寸】10米-60米。
【使用寿命】30年-50年
【质保期】1年-3年
【执行标准】现行国家标准规范：
（1）《建筑结构荷载规范》，GB 50009-2001(2006修订版)
（2）《建筑抗震设计规范》，GB 50011-2002
（3）《钢结构设计规范》，GB 50017-2003
（4）《钢结构工程施工及验收规范》，GB 50205-2001
（5）《移动通信工程钢塔桅结构设计规范》，YD 5131-2005
（6）《塔桅钢结构工程施工质量验收规范》，CECS 80:2006
（7）《移动通信工程钢塔桅结构验收规范》，YD 5132-2005
（8）《低合金高强度结构钢》，GB/T 1591-1994
（9）《六角头螺栓——C级》，GB 5780-2000
（10）《碳素结构钢》，GB 700-2006
（11）《优质碳素结构钢》，GB/T 699-1999
