| 是否有现货： | 是 | 认证： | 质量管理体系 |
| 品牌： | 高川 | 通道方向： | 柱塞式 |
| 阀杆上螺纹位置： | 上螺纹阀杆截止阀 | 连接形式： | 法兰 |
| 材质： | 碳钢 | 流动方向： | 单向 |
| 驱动方式： | 手动 | 外型： | 大型 |
| 通道位置： | 直通式 | 适用介质： | 空气 |
| 形态： | 柱塞式 | 压力环境： | 常压 |
| 型号： | J41H | 商标： | 高川 |
| 包装： | 木箱 | 产量： | 10000 |

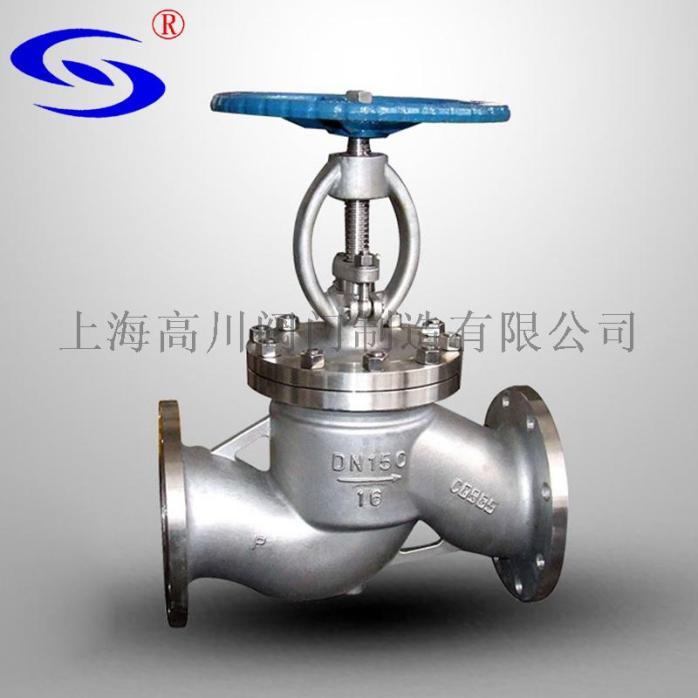

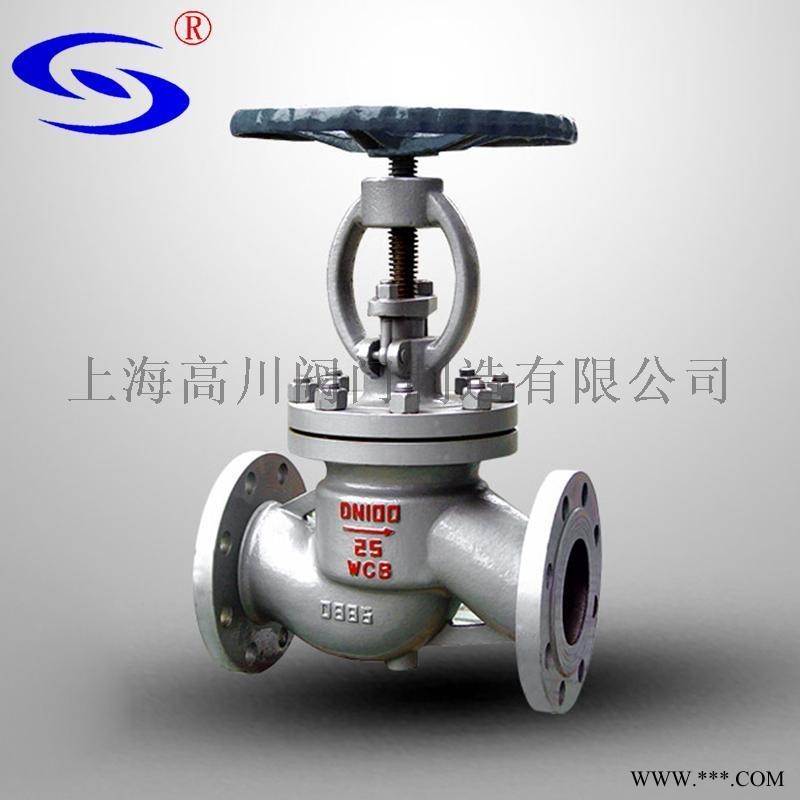

J41H硬密封法兰碳钢截止阀基本介绍 截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。按连接方式分为三种：法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到 ，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
J41H硬密封法兰碳钢截止阀性能特点特点
(1)截止阀结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)介质流动方向公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向 ；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。
截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门适合作为介质的切断或调节及节流使用。
缺点
1、流体阻
波纹管截止阀
力大，开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
优点
1、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免；
2、外泄漏，并符合国际密封标准；
3、没有流体损失，降低能源损失，提高工厂设备 ；
4、使用寿命长，减少维修次数，降低经营成本；
5、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
6、波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加生产设备 性，减少了维修费用及频繁的维修保养，还提供了清洁 的工作环境。
J41H硬密封法兰碳钢截止阀使用说明对于截止阀，不但要会安装和维护，而且还要会操作。
启闭截止阀，用力应该平稳，不可冲击。某些冲击启闭的高压截止阀各部件已经考虑了这种冲击力与一般截止阀不能等同。
当截止阀全开后，应将手轮倒转少许，使螺纹之间严紧，以免松动损伤。
管路初用时，内部脏物较多，可将截止阀微启，利用介质的高速流动，将其冲走，然后轻轻关闭（不能快闭、猛闭，以防残留杂质夹伤密封面），再次开启，如此重复多次，冲净脏物，再投入正常工作。
常开截止阀，密封面上可能粘有脏物，关闭时也要用上述方法将其冲刷干净，然后正式关严。
如手轮、手柄损坏或丢失，应立即配齐，不可用活络板手代替，以免损坏阀杆四方，启闭不灵，以致在生产中发生事故。
某些介质，在截止阀关闭后冷却，使阀件收缩，操作人员就应于适当时间再关闭一次，让密封面不留细缝，否则，介质从细缝高速流过，很容易冲蚀密封面。
操作时，如发现操作过于费劲，应分析原因。若填料太紧，可适当放松，如阀杆歪斜，应通知人员修理。有的截止阀，在关闭状态时，关闭件受热膨胀，造成开启困难；如必须在此时开启，可将阀盖螺纹拧松半圈至一圈，消除阀杆应力，然后板动手轮。
J41H硬密封法兰碳钢截止阀采购须知波纹管截止阀与普通截止阀比较
1、 双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准。
2、没有流体损失，降低能源损失，提高工厂设备 。
3、使用寿命长，减少维修次数，降低经营成本。
4、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性。
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏。
随着人工成本的不断上涨减轻劳动力是越来越多的企业所希望的，有这样的波纹管截止阀可以让工人开关 轻松产品使用的寿命 长密封性能 的产品，有理由相信它的前景会越来越广阔。
电动型
电动截止阀的特点
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。电动截止阀
3．紧密可靠，闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
电动截止阀分类
按其通道位置可分为直通式，直角式。
工作原理
电动截止阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
A、开启过程
1在关闭位置，阀体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
B、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90°。
3快要关闭时闸体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
电动截止阀结构特点：
1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降 。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用 的问题。
4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
7、阀门口径DN50以下的阀体、阀盖是模锻件、DN65以上的阀体、阀盖是铸钢件。
8、阀体与阀盖的连接形式各有不同、夹箍销轴式连接、法兰垫片连接和自密封螺纹连接。
9、阀座、阀瓣密封面均采用等离子喷焊或堆焊 铬钨硬质合金，密封面硬度高、耐磨、抗擦伤、使用寿命长。
10、阀杆材料为渗氮钢、渗氮后的阀杆表面硬度高、耐磨、抗擦伤、同时防腐蚀、使用寿命长。
电动截止阀安装注意
1、安装阀门时注意介质的流向，严格按阀门流向箭头指示的方向安装。
2、阀门可安装的管道的任何位置、同时根据介质和介质的温度选择碳钢或合金钢的阀门。
3、电动截止阀尽量垂直安装，阀杆向上。
