以下 抽出式FBCDZ**主扇风机详细信息 是由 发布:淄博风机制造厂的注册者发布者提供 一、概述: 抽出式FBCDZ**主扇风机简易动平衡装置说明及操作方法 抽出式FBCDZ**主扇风机简易平衡装置的特点是设备简单而不用**门仪器来测试转子的不平衡相位和大小。 二、详细说明:
抽出式FBCDZ**主扇风机简易动平衡装置说明及操作方法
抽出式FBCDZ**主扇风机简易平衡装置的特点是设备简单而不用**门仪器来测试转子的不平衡相位和大小。利用转子在动平衡装置上的共振原理,测出振动振幅,在转子上用试加配重方法,抵消转子的不平衡,并能获得较高的平衡**度,因此,应用颇广。
抽出式FBCDZ**主扇风机驱动装置常用卷线式电动机,或用有可变电阻控制器的电动机。为了避免驱动装置对平衡发生干扰,一般要求转子的转数**过平衡装置的共振频率50~l00转/分时,才能使驱动装置与转子脱离。
抽出式FBCDZ**主扇风机两侧轴承或振动部位应经常锁紧,只有测量轴承振动部位的振动振幅时,才能松开锁紧螺栓。
抽出式FBCDZ**主扇风机转子放在平衡装置上以后,开动驱动电动机,待转子被带动到适当转数(一般在500r/min左右)时,脱离驱动装置。为了安**,转子两端振幅,应作两次测试,先松开一端锁紧螺栓,用干分表测量转子轴的振动振幅;以后,再用同样方法,测试另一端。两端的测试中都会发现振幅值先由小而大,再由大而小。其振幅时之转数,即为共振转数。将该振幅记录下来,并按下述经验公式。求出初试配重块W。
W≤250SA×(G/D)×(3000/n)2 克 式中 SA&**sh;&**sh;未加配重时的振幅 毫米
G&**sh;&**sh;转子重量 公斤
D&**sh;&**sh;配重圆直径 毫米
n&**sh;&**sh;转子公称转数 转/分
按上述方法求出初试配重块的范围,抽出式FBCDZ**主扇风机一般在实际不平衡重量的0.5~1.5之间。先将被平衡的叶轮分成6个或8个相等部位,然后将w重的试加配重块固定在每个部位,先后测试轴承振幅S1、S2……S6或S8。根据测试记录,以振幅S为纵座标,配重圆等分点为横座标,在直角座标上绘制一条正弦光滑曲线,而振幅的值Smax和振幅的小值Smin是在转子的对称位置上。如用加重法,则曲线上的Smin点,为配重位置,如用去重法,则Smax点,为去重位置。

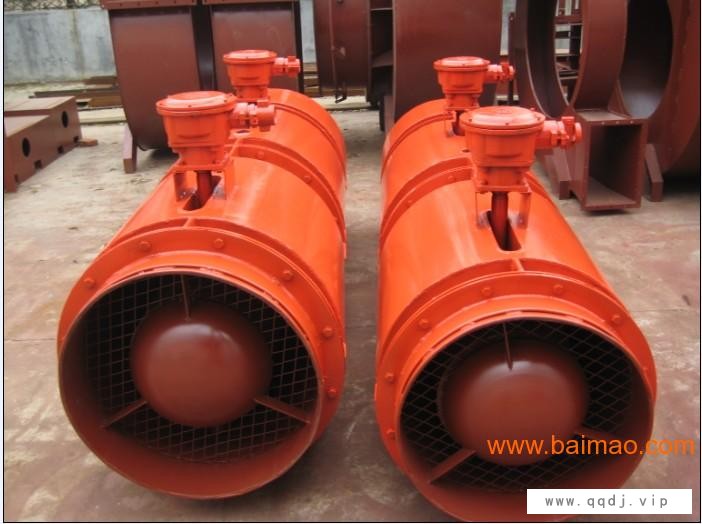

抽出式FBCDZ**主扇风机适用于煤矿井下含**性物质的环境中,作抽出式**部通风,可满足矿山通风网络和安**生产的需要。抽排井下**部瓦斯积聚或与除尘装备联合使用排除工作面粉尘,改变工作环境,是抽出式**部通风的理想装备。
FBCDZ(原BDK62)系列**轴流通风机性能范围及主要技术参数表
系列 机号 风量(m3/s) **压(Pa) 电机型号 功率(KW)
FBCDZ(A)-6
(n=980r/min) 14 10.1-31.7 918-2888 YBF280M-6 2×55
15 12.4-39.0 1054-3315 YBF315S-6 2×75
16 15.0-47.3 1199-3772 YBF315L1-6 2×110
17 18.0-56.8 1353-4258 YBF315L2-6 2×132
18 21.4-67.4 1517-4774 YBF355M2-6 2×185
19 25.1-79.3 1690-5319 YBF355L1-6 2×220
20 29.3-92.5 1873-5893 YBF355L2-6 2×250
21 33.9-107.0 2065-6497 YBF450M1-6 2×355
