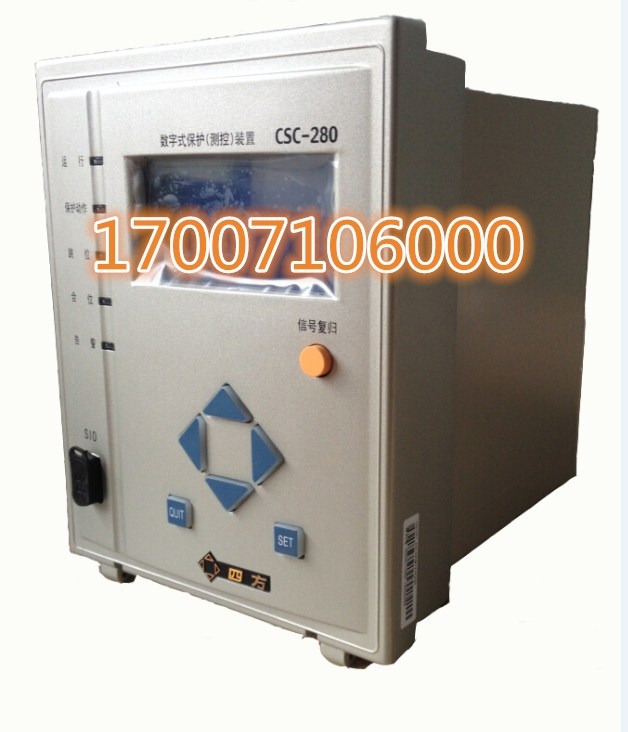

北京四方CSC-281数字式线路保护测控装置

功能

1)过电流保护功能。

装置配置有三段式定时限过流(可选方向，复合电压闭锁）元件，反时限保护元件。
2)零序过流保护功能。
装置配置有三段式定时限零序过流元件，反时限元件。
3)过负荷保护功能。
装置的过负荷元件经延时告警，并可投退过负荷跳闸功能。
4)三相一次重合闸功能。
具有保护启动重合与不对应启动重合两种启动方式。
5)合闸加速保护功能。
装置具有相电流和零序电流加速元件，能实现充电手合加速和保护前加速、后加速功能。
6)小电流接地选线功能。
装置具有小电流接地选线元件，能与监控主站共同构成集中式小电流接地选线系统，也可独立选线，具备试跳选线功能。
7)低周减载保护功能。
装置具有低周减载元件，可经无流及滑差闭锁。
8)低压减载保护功能。
装置具有低压减载元件，可经滑压闭锁。
9)FC闭锁功能。
装置具有FC闭锁功能，以配合外部熔断器工作。
10)测控功能（可选）。
a)Ua、Ub、Uc、Ia、Ib、Ic、Uab、Ubc、Uca、P、Q、f等摸拟量的遥测；
b)15路开入遥信采集；
c)各种事件、SOE、故障录波；
d)正常断路器遥控分合。
11)其它功能说明。
装置具有PT断线告警、控制回路断线告警和弹簧未储能告警的功能。
12)可选配置。
测量CT：三路0～5A。
测量PT：三路0～100V。
独立跳闸回路。
以太网通讯模块：四方通讯协议、ModBUS通讯协议、103通讯协议。

主要特点

高性能的硬件系统
1)采用了全新的设计理念，所有装置均建立在一个通用的软硬件平台基础上。
2)采用嵌入式32位微处理器，具备很强的数据处理能力。
3)高标准电磁兼容性，密闭机箱设计，可集中组屏。
4)体积小，安装深度可小于140mm，可用于环网柜中。
强大、灵活的通信功能
1)提供高速485和以太网的通信接口，内部集成丰富的规约库，为用户提供完善的组网方案。
2)支持网络对时和GPS脉冲对时，支持IRIG-B码对时，具备硬件时钟系统。
人性化设计及友好界面
1)人机接口界面友好、操作简便，五个指示灯实时指明装置运行状态，中文显示液晶一目了然。
2)具有SOE事件自动触发、全面的设备运行信息和故障信息记录。

技术指标

额定参数
交流电压(可选)Un：100V或57.7V。
交流电流In：5A或1A。
频率：50Hz。
直流电压：220V或110V。
动作值误差
1)电流动作值误差不超过±3％。
2)延时段动作值平均误差不超过±40ms或±1.5％。
测量表计(可选)精度
电流、电压：0.2级。
功率、电度：0.5级。
通道描述
1)保护CT：三路0～100A、一路0～20A。
2)DI：24V:4路，220V:11路。
3)D0：8路接点输出。

4)全隔离RS485通讯方式，103通讯协议。
