是否有现货：	是	品牌：	D-first鼎先电子
极性：	双极性	封装及内部结构：	贴片式/组件式
用途：	通用型器件	型号：	Rclamp0524p 5r2p
规格：	5r2p	商标：	D-first鼎先电子
包装：	编带盘装	产量：	100000

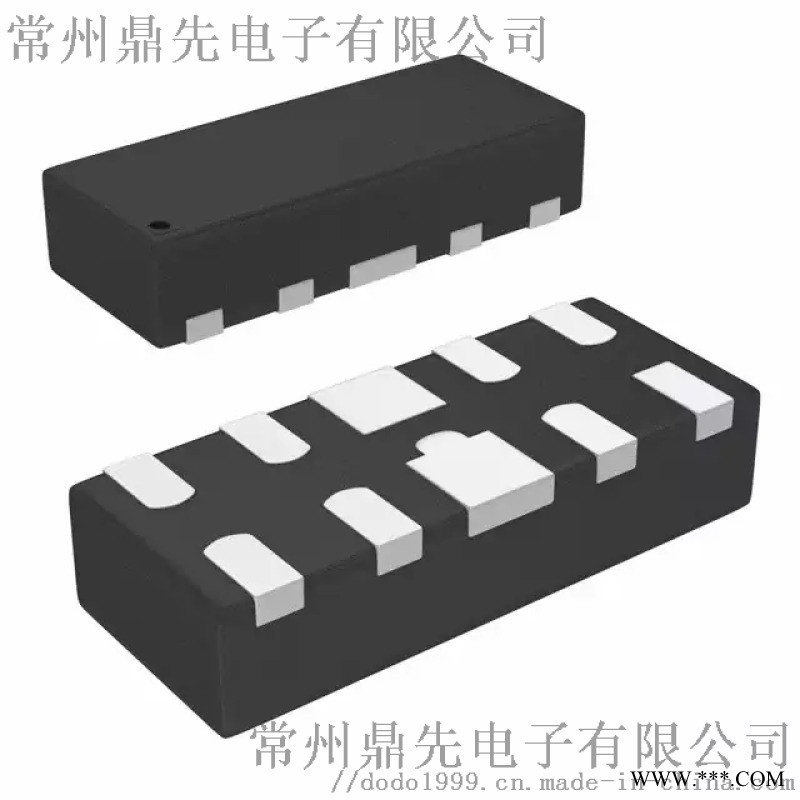

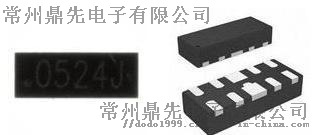

RCLAMP0524P TVS二极管, 单向, 5 V, 15 V, SLP2510P8, 10 引脚

HDMI接口浪涌ESD防护器件

低电容TVS二极管阵列，为高速数据接口保驾护航

RCLAMP0524P低电容TVS二极管阵列，四路静电保护器件，应用于保护高速数据接口。RCLAMP0524P，低结电容，具有高保护能力，具有IEC标准静电放电(ESD)、快速放电(EFT)和电缆放电事件(CDE)保护功能，从而可保护敏感器件，可用于保护 四个高速数据线和一个电源线(Vcc)。

低电容ESD二极管RCLAMP0524P特性
固态硅雪崩技术
低工作电压低钳电压
保护四个I/O高速数据线
低漏电流
优化的高速线流封装设计
高速数据线路保护满足：
IEC 61000-4-2 (ESD）士18kV (air), 士12kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 5A (8/20?s)

低电容ESD二极管RCLAMP0524P参数
峰值脉冲功率：100W

峰值脉冲电流：5A

反向断态电压：5.0V

击穿电压下限：6.0V

漏电流：0.5?A（VRWM = 5V）

钳位电压：15VIPP = 1A (8 x 20?s pulse)

低结电容：0.3pF典型（I/O到的I/O）

产品应用：
高清晰度多媒体接口（HDMI）；
数字视觉接口（DVI）；
DisplayPort显示接口；
移动视频数字接口（MDDI）；
PCIExpress接口；eSATA接口

机顶盒HDMI接口保护器件
代替SPE0581、 WS05-4R2P、ESDA6V8UD-10/TR、SEDFN05V4、RCLAMP0524P 、ESDR0524P
封装PackagingSLP2510P8 ·Order Codes·:
Lead-Free, RoHS and WEEE Compliant,& Reel
