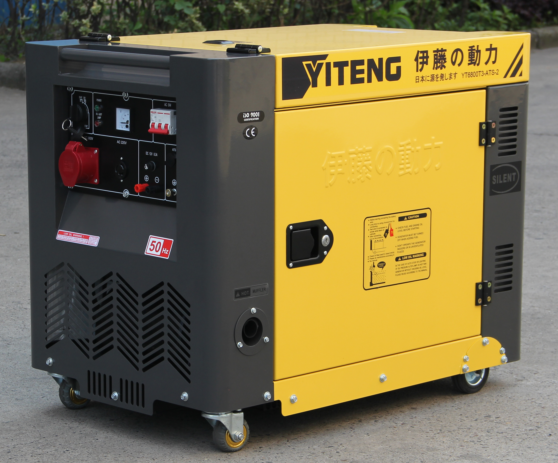

移动式8千瓦进口柴油发电机
医疗影像类负载:包括CAT扫描,MRI及X光设备。为了保证影像质量,在此类负载运行时发电机组的电压降不应超过10%。照明类负载:除了灯泡的功率外,还应该考虑到镇流器的功率,以及起动及正常运行时的功率因数。
再生类负载:如电梯,起重机及升降机,通常在制动时电源要吸收一部分能量,在市电供电时并不会成为问题,因为市电可以认为可以带很多负载的不受限制的能源。与之相比,发电机组能够吸收的能量会小的多,特别是不带其它负载时。通常再生问题可以通过带其它可以吸收再生能量的负载来解决。大量的再生类负载会导致发电机组超速和停机。
移动式8千瓦进口柴油发电机
负载顺序:多数场合下发电机组被设计成可以同时带动所有负载。一些场合下,先起动会导致大电流的负载,然后按步骤启动其它负载—即大马达优先原则。通常负载的起动顺序是10秒钟内起动紧急及救生类负载,其它负载的起动时间可以长一些。总之,按一定顺序起动在负载固定时可以减小发电机的容量。当存在循环类马达负载时,应该按照先起动其它负载,后起动大的马达负载的原则来评估发电机组的容量.
未来需求
移动式8千瓦进口柴油发电机
发电机组评估需要考虑到未来的需求。对电源的需求不是固定的,可能趋于增加。因此,对发电机组的评估需要考虑到未来的系统扩容。即使是用成熟的软件来计算,仍需要对发电机组的容量根据判断而作出调节。您对影响发电机组容量的参数知道的越多,作出的判断就会越合理。润滑油系统用于向柴油机的所有旋转部件不间断地、自动的供给润滑油,以减小摩擦提高部件的耐磨稳定性并冷却部件,系统向旋转表面供给润滑油是强制性的,即有润滑油泵保证润滑油的供给及循环。润滑轴承及旋转部件所需的润滑油储备在柴油机的油盘中。
移动式8千瓦进口柴油发电机
柴油机润滑系统的组成
1润滑油油泵XJV.0AP010,020
油泵被凸轮轴驱动,润滑油从油盘中出来经过管道、钻孔、导管进入曲轴箱,油泵出口卸压阀的作用是保护油泵,限制润滑油系统的压力,保持出口的油压在规定范围内,当动作时,润滑油直接返回油盘。
2润滑油换热器XJV.0AC010,020
油通过热交换器,或者通过旁路,由换热器入口的调温阀控制,调温阀工作取决于润滑油的温度。冷却器为水冷,利用XJG低温回路的水实现冷却
移动式8千瓦进口柴油发电机
3油过滤器XJV.0AT010,020
润滑油进入过滤器外壳,通过带褶皱的纸从外到内。过滤器的卸压阀保护褶皱纸,当发生污染时,过滤器压头升高,卸压阀打开,润滑油直接经过旁路进入下一个过滤器,以保持润滑油不间断的供应。过滤器有通风系统,通风系统是常开的,润滑油中的泡沫经过止回阀经过限流器回到油盘。
4油排放阀XJV.0AA510,520
安装在过滤器的外壳上,当净化时,润滑油中的杂质可以通过油排放阀排走。
移动式8千瓦进口柴油发电机
在左边的油过滤器XJV.0AT010的外壳上安装了XJV.0AA710,为了润滑油的取样。
5润滑油循环回路
润滑油泵是给机油加压,实现压力润滑,保证机油在润滑油路中流动循环。到达主油路之后,一路润滑油去液压调速器,另一路去增压机,中间经过限压阀,曲轴润滑油从主油路上到达每一个主轴承。润滑之后,润滑油没有压力返回到油盘。

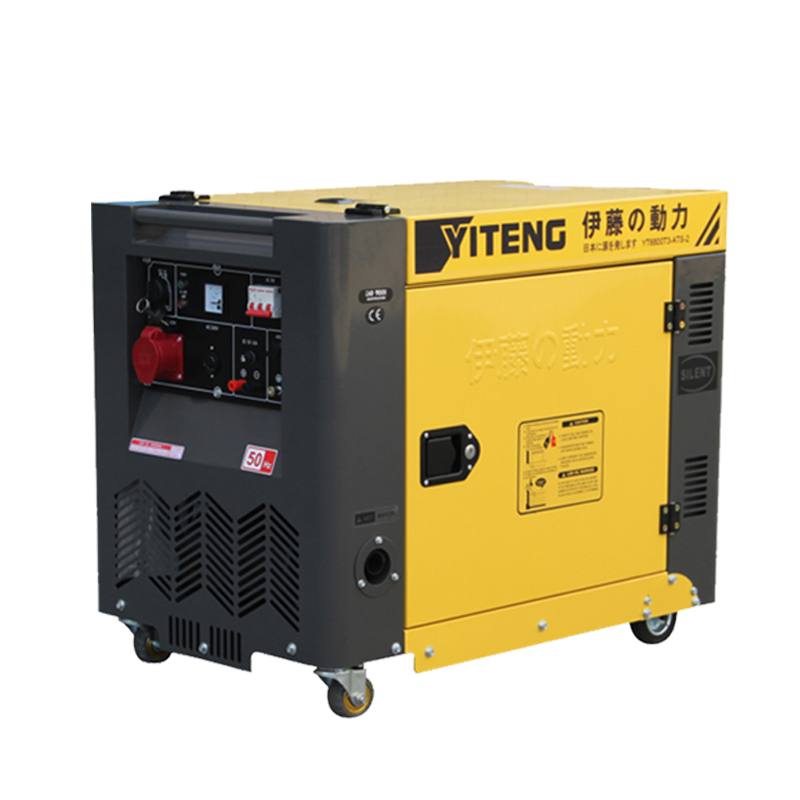

8KW柴油发电机详细参数
机器型号 | YT8100T3/-ATS YT8100T/-ATS | |
频率 | 50HZ | |
zui大输出 | 8 | |
额定输出 | 7.5 | |
额定电压 | 220/380V | |
功率因素 | 1 | |
直流输出 | 12V/8.3A | |
相数 | 单相/三相 | |
电机形式 | 自励磁,两级电机 | |
启动系统 | 电启动/自启动 | |
7米处噪音 | 68-72 dB | |
燃油箱容量 | 27 | |
持续工作时间 | 11 | |
型号 | HR198FA | |
动力形式 | 单缸,直立,四冲程,风冷柴油机 | |
缸径×行程 | 98×84 | |
油耗g/kw/h | ≤230 | |
燃油 | 0#或-10# 清洁柴油 | |
润滑油容量 | 1.65 | |
燃烧系统 | Direct Injection 直喷式 | |
电压表 | YES 是 | |
交流插头 | 2 | |
交流开关 | YES 是 | |
油压告灯 | YES 是 | |
机油报器 | YES 是 | |
直流保护器 | OPTIonAL 选用 | |
计时器 | OPTIonAL 选用 | |
大轮子 | OPTIonAL 选用 | |
三相电压 | OPTIonAL 选用 | |
电流表 | OPTIonAL 选用 | |
ATS | OPTIonAL 选用 | |
遥控功能 | OPTIonAL 选用 | |
焊接功能 | NO 无 | |
尺寸 | 103x70x86 | |
净重 | 220 | |
20尺平柜装柜 | 30 |
移动式8千瓦进口柴油发电机
6监视元件
过滤器监视元件:XJV.0CP536,537,038
显示:过滤器的压头,过滤器后的油压。
XJV.0CP038是一个为过滤器压头传感器服务的装置,当过滤器的压头
超过动作整定值时,机械装置将释放润滑油到传感器,报。
轴承油油压表XJV.0CP032,XJV.0CP033,XJV.0CP034功能:根据3取2原则,当压力低于个低压整定值时,柴油机被切除。这个信号在柴油机启动期间被闭琐掉
当压力低于个低压整定值时,报。轴承油温度表XJV.0CT030当温度高于整定值时,在事故运行模式下,报,在实验模式下,停机。轴承油回路油压表XJV.0CP038当压力低于阀门设定值时,在事故运行模式下,报,在实验模式下,停机。信号在柴油机启动期间被闭琐掉。
