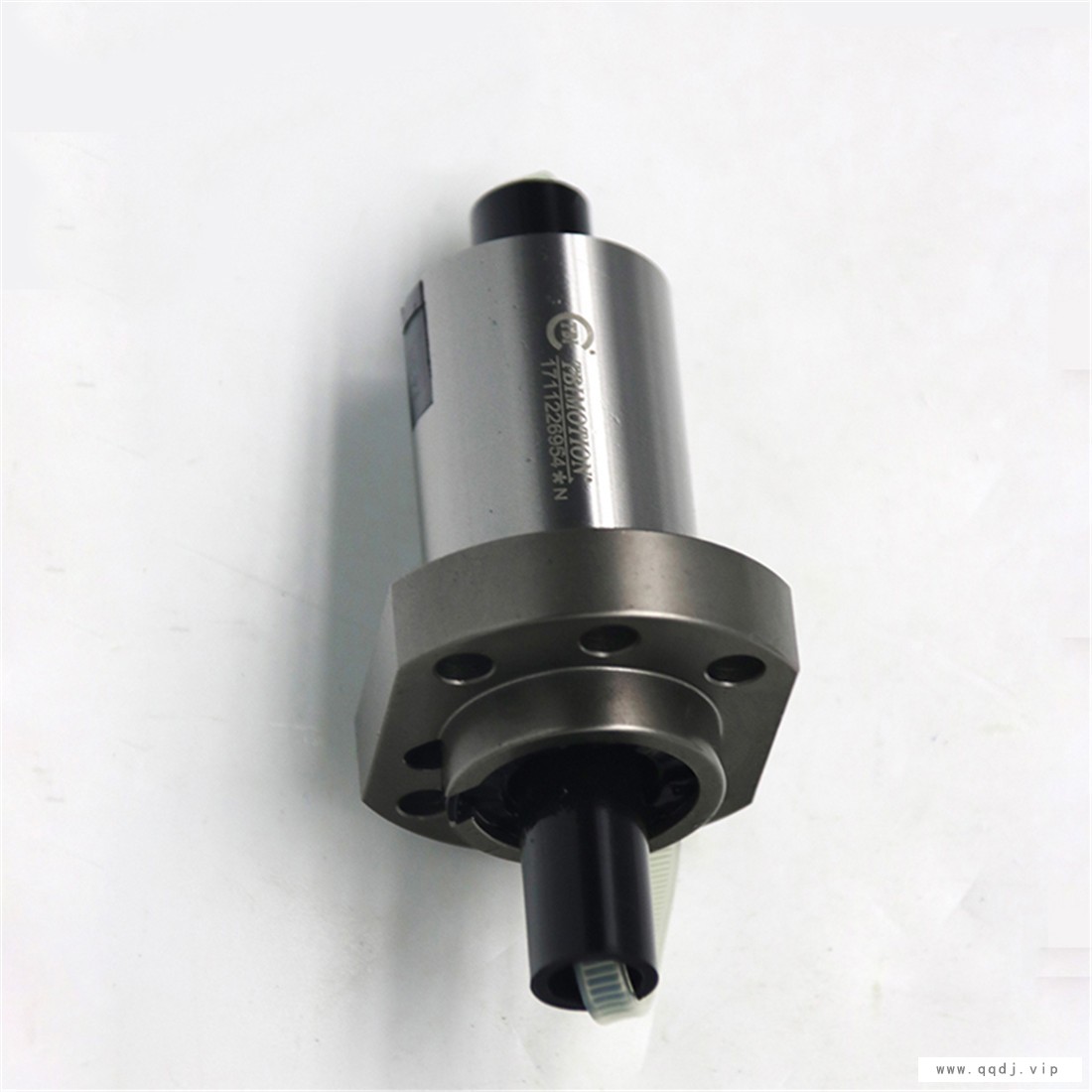

滚珠丝杆
至扬小编给大家详解精密滚珠丝杠的生产工艺及关键工序
要说精密滚珠丝杠为何会逐渐取代传统的滑动丝杠，并被广泛应用于各精密机械制造行业中，这与其所具备的传动（达90%以上）、寿命长、刚度高等优点是分不开的。说到这，您或许会有此疑问：这种的机械元件究竟是如何加工制造而来的呢？想要知道吗？接下来不妨与笔者一起来详细探究下精密滚珠丝杠的工艺流程及主要加工工序。
一、精密滚珠丝杠的工艺流程
粗车→调质→半精车→高温时效→精车→高温时效→磨两端中心孔→粗磨外圆→中频淬硬→磨两端中心孔、→半精磨外圆→粗磨滚珠螺纹→半精磨滚珠螺纹→低温时效→铣键槽→磨60°螺纹→磨两端中心孔→精磨外圆→钳→精磨滚珠螺纹→齿顶倒角→磨外圆抛光。
二、精密滚珠丝杠关键工序的制作工艺
1.热处序的工艺
整个工艺流程中有五道热处序，调质处理，使其得到高硬度索氏体化珠光体加铁索休，有很好的韧械性能和切削加工性，并为 以后热处理傲好组织准备。两次高温时效的主要作用是尽可能地消除车削行程中的内应力，工件表面的中频淬硬是，一个关键工序，它受频率、感应器的移动速度与工件的间隙等参数的影响。淬硬后还要对工件进行校直，并控制工件跳动在全长0.20mm内。此外，在中频淬硬后摇余进行必要的回火处理外，还要进行冷处理。
2.车削加工
在车削时，选用YT15硬质合金材料刀具，在加工时还应随时调整尾座din尖的压力，以减少由于热变形而引起零件的弯曲变形，也可采用弹簧压力尾座，使用效果更好，并采用反向走刀车削，对加工质量和生产率都有显著的提高。在车削丝杠时，还应合理地选用切削液。
3.中心孔的加工
用中心钻加工出来的中心孔其圆度在8~10цm，这样就不可能磨削出的外圆，由于在螺纹磨削时要以外圆作为辅助基准，所以对中心孔的加工就提出了更高的要求，一般可采用研磨或磨削中尤、孔的方法，通过反复磨削中心孔和外圆的方法来逐步提高中心孔的加工精度。
4.滚珠螺纹的磨削加工
我厂的滚殊螺纹加工是在淬硬后直接在外螺纹磨床上磨出的，如果在淬硬前对螺纹进行车削加工，则会由于淬硬时零件的伸缩现象而使磨削精度降低，严重时还会因导程误差太大而造成零件的报废，但对原材料和热处理进行严格控制后也可在淬硬前对螺纹进行粗加工。
滚珠丝杆台湾tbi滚珠花键型号
滚珠花键的结构和主要组成部件： 凸缘式花键，根据花键套的形式分为圆柱形和正方形两种。花键轴外圆有120°等分排列的三条轨道凸起部分与花键套相应部位将滚珠夹持在轨道凸起的左右两侧，形成六条负载滚珠列，花键套脱落花键轴，滚珠也不会脱落。
滚珠花键的运动原理及制造工艺等：滚珠花键副具有较紧凑的结构，花键轴和花键套上有经过精密磨削的滚道槽滚道槽经精密磨削加工成近似滚珠直径的R形，滚珠在槽上滚动，在花键套和花键轴之间扮演介质功能，实现三者之间的相对直线运动，但三者之间在圆周方向不能进行相对的旋转运动，上银滚珠丝杆，从而达到一起传递扭矩的功能。设计时，花键套、花键轴和滚珠之间存在压力角，TBI滚珠丝杆，从而可以消除三者之间的间隙，提高刚性，实现过盈配合。花键套与花键轴进行相对直线运动时，滚珠在滚道与回流之间往复循环。高速、平稳、均匀及精密的运动就这样实现。
花键轴和花键套都采用的轴承钢经过高中频淬火而成，滚珠丝杆厂家，有很高的硬度（HRC58-62）。从而保证很长的使用寿命。目前滚珠花键可分为两大类，即凸缘式花键副和凹槽式花键副两种。通常情况下，凸缘式花键副所能承受的径向载荷及传递的扭矩都较凹槽式花键副要大。目前zui大规格可以做到花键轴直径200毫米。
滚珠花键的主要应用领域：数控分度头；单晶炉；多晶炉；机器手；包装机械；锻压机械（数控锻压设备）；计量仪器；摩擦焊机械；轮胎橡胶机械；印刷机；绕线机；绣花机；自动绘图机、减速机等等。
滚珠丝杠的外循环
外循环是滚珠在循环过程结束后通过螺母外表面的螺旋槽或插管返回丝杠螺母间重新进入循环。外循环滚珠丝杠螺母副按滚珠循环时的返回方式主要有端盖式、插管式和螺旋槽式。常用外循环方式端盖式；插管式；螺旋槽式。端盖式，在螺母上加工一纵向孔，作为滚珠的回程通道，螺母两端的盖板上开有滚珠的回程口，滚珠由此进入回程管，形成循环。插管式，它用弯管作为返回管道，这种结构工艺性好，但是由于管道突出螺母体外，径向尺寸较大。螺旋槽式，它是在螺母外圆上铣出螺旋槽，槽的两端钻出通孔并与螺纹滚道相切，形成返回通道，这种结构比插管式结构径向尺寸小，滚珠丝杆，但制造较复杂。外循环滚珠丝杠外循环结构和制造工艺简单，使用广泛。其缺点是滚道接缝处很难做得平滑，影响滚珠滚道的平稳性。
