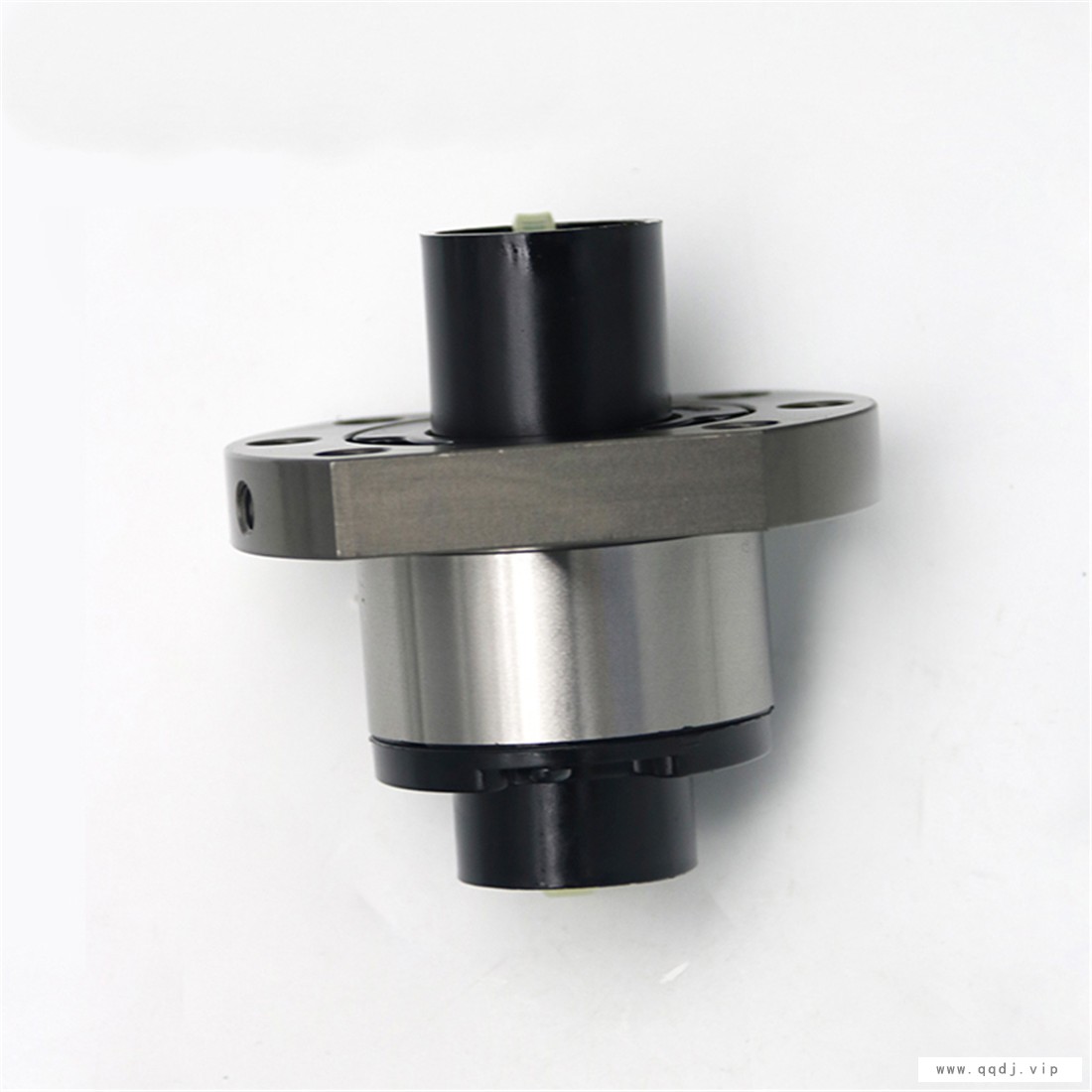

滚珠·丝杆
说说滚珠丝杠的两种类型?
滚珠丝杠是工具机械和精密机械上常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反复作用力,同时兼具、可逆性和率的特点。由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器。
常用的循环方式有两种:外循环和内循环。
滚珠在循环过程中有时与丝杠脱离接触的称为外循环;始终与丝杠保持接触的称为内循环。滚珠每一个循环闭路称为列,每个滚珠循环闭路内所含导程数称为圈数。内循环滚珠丝杠副的每个螺母有2列、3列、4列、5列等几种,每列只有一圈;外循环每列有1.5圈、2.5圈和3.5圈等几种。
1)外循环
外循环是滚珠在循环过程结束后通过螺母外表面的螺旋槽或插管返回丝杠螺母间重新进入循环。如图2-3所示,外循环滚珠丝杠螺母副按滚珠循环时的返回方式主要有端盖式、插管式和螺旋槽式。常用外循环方式端盖式;插管式;螺旋槽式。端盖式,在螺母上加工一纵向孔,作为滚珠的回程通道,螺母两端的盖板上开有滚珠的回程口,滚珠由此进入回程管,TBI滚珠丝杆,形成循环。插管式,它用弯管作为返回管道,这种结构工艺性好,但是由于管道突出螺母体外,径向尺寸较大。螺旋槽式,滚珠丝杆厂家,它是在螺母外圆上铣出螺旋槽,槽的两端钻出通孔并与螺纹滚道相切,形成返回通道,这种结构比插管式结构径向尺寸小,但制造较复杂。外循环滚珠丝杠外循环结构和制造工艺简单,使用广泛。其缺点是滚道接缝处很难做得平滑,影响滚珠滚道的平稳性。
2)内循环
内循环均采用反向器实现滚珠循环,反向器有两种类型。圆柱凸键反向器,它的圆柱部分嵌入螺母内,端部开有反向槽2。反向槽靠圆柱外圆面及其上端的圆键1定位,以保证对准螺纹滚道方向。扁圆镶块反向器,反向器为一般圆头平键镶块,镶块嵌入螺母的切槽中,研磨滚珠丝杆,其端部开有反向槽3,用镶块的外轮廓定位。两种反向器比较,滚珠丝杆,后者尺寸较小,从而减小了螺母的径向尺寸及缩短了轴向尺寸。但这种反向器的外轮廓和螺母上的切槽尺寸精度要求较高。
滚珠丝杆怎样保证滚珠丝杆长时间工作还保持jing确度
滚珠丝杠具有、率等特色,咱们在运用滚珠丝杠期间应注重细节,注重对滚珠丝杠的保护作业,然后确保滚珠丝杠的精度。都是如何长期的确保滚珠丝杠jing确度呢?
1.滚珠丝杠被广泛的应用在精细定位的场合,所以滚珠丝杠的jing确度是非常重要的,滚珠丝杠在长期运用后避免不了在作业中会发生的热量然后可能会滚珠丝杠出现较大的摩擦力和定位误差,所认为确保滚珠丝杠的正常运用,咱们应加强保养和保护作业。
2.为削减滚珠丝杠的磨损,咱们可以将隔离滚珠和承载滚珠彼此替换,这样在运行期间可以在下降滚珠及其滚道之间摩擦力的一起还可确保滚珠丝杠的jing确度。
3.光滑作业不到也会下降滚珠丝杠的jing确度,在日常作业中应定时的运用的光滑脂进行光滑作业,削减因短少光滑性然后减低精度,所以咱们需求做好光滑作业。
滚珠丝杠的正确使用方法
滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动,这是艾克姆螺杆的进一步延伸和发展,这项发展的重要意义就是将轴承从滑动动作变成滚动动作。由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器。今天给大家解析下滚珠丝杠的正确使用方法。
滚珠丝杠是工具机和精密机械上常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反复作用力,同时兼具、可逆性和率的特点。
请jue对不要拆卸滚珠丝杆。否则,容易导致灰尘的进入,使精度下降或导致故障。由于重新组装容易因组装错误而使滚珠丝杠丧失功能,所以希望各位用户不要重新进行组装。若将产品退还给本公司,能以有偿的形式修理并重新组装其产品。
滚珠丝杠轴或螺母有时会因自重而脱落,请注意不要受伤。不慎摔落时可能会因轨道的碰伤或循环零部件的损伤导致产品功能的丧失。这时需要由本公司进行检查,所以请务必将摔落的产品退还给本公司,由本公司以有偿的形式负责检查。如循环零部件、轴的外径、轨道等出现伤痕、损伤等现象时,就会造成循环不良,从而导致产品丧失功能。
滚珠丝杆-研磨滚珠丝杆-至扬五金由东莞市至扬五金配件有限公司提供。行路致远,砥砺前行。东莞市至扬五金配件有限公司致力成为与您共赢、共生、共同前行的战略伙伴,更矢志成为滑动轴承具有竞争力的企业,与您一起飞跃,共同成功!同时本公司还是从事滚珠螺杆厂家,滚珠螺杆供应商,滚珠螺杆批发的厂家,欢迎来电咨询。
