首页 > 供应产品 > 手动法兰闸阀Z41H-16C

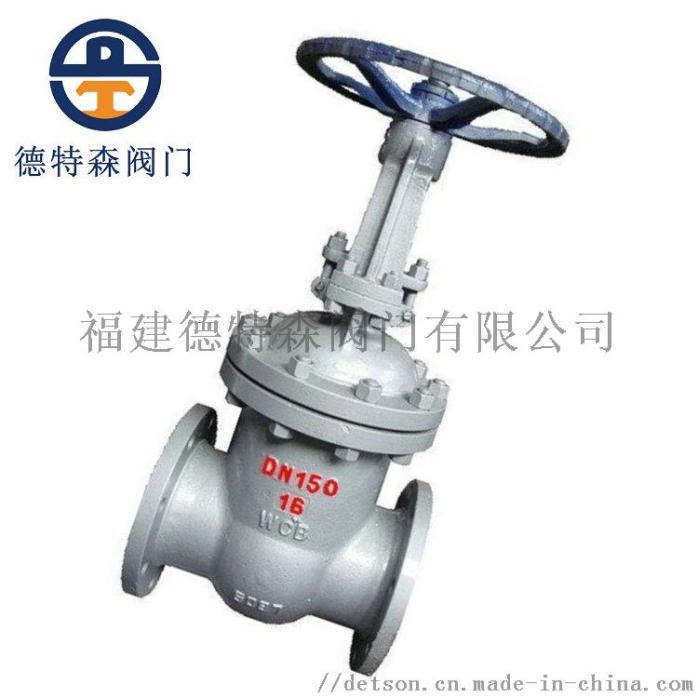

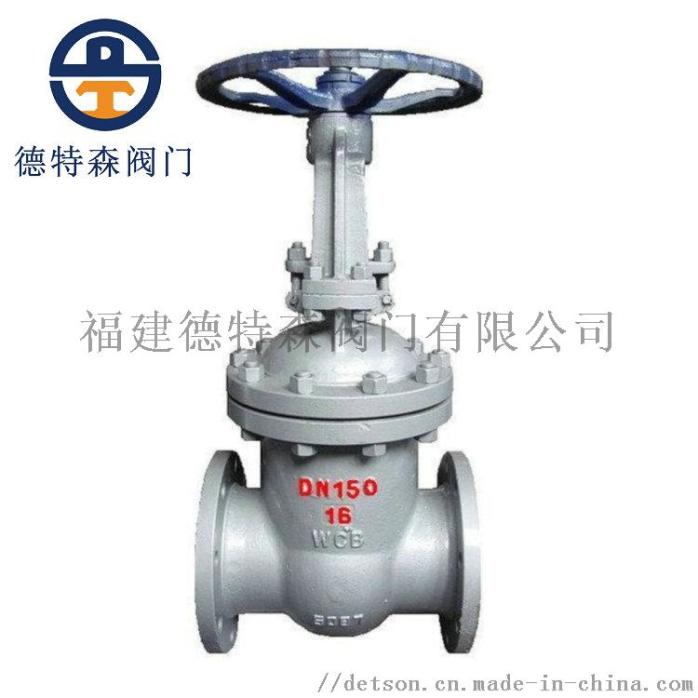

手动法兰闸阀Z41H-16C
产品: 浏览次数:531手动法兰闸阀Z41H-16C
品牌: 德特森
单价: 电议
最小起订量:
供货总量: 1000
发货地: 福建-厦门市
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-12-05 20:11

详细信息
是否有现货: 品牌: 德特森
连接形式: 法兰 适用介质: 油品
外形: 大型 密封形式: 硬密封型
流动方向: 双向 阀杆的螺纹位置: 明杆闸阀
密封面配置: 楔式闸板式 主体材料: 铸钢WCB
连接方式: 法兰 用途: 水、油品、蒸汽
公称通径: DN50-DN65-DN80-DN100 型号: Z41H-16C
规格: DN125-DN150-DN200 商标: 德特森
包装: DN250-DN300-DN350 手动法兰闸阀: Z41H-16C
法兰闸阀: Z41H-16C 手动闸阀: Z41H-16C
产量: 10000

主要特点及用途
1、结构紧凑、设计合理、阀门刚性好,通道流畅,低流阻弹性楔式单阀板、刚性楔式单阀板和双闸板型式。
2、密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式;
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
执行标准

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB12234

GB12221

GB9113 JB79

GB9131

GB/T13927 HB/T9092

闸阀主要性能规范

公称压力(MPa)

试验压力(MPa)

壳体

密封(液)

密封(气)

上密封

1.6

2.4

1.76

0.6

1.76

2.5

3.8

2.75

0.6

2.75

4.0

6.0

4.4

0.6

4.4

6.4

9.6

7.04

0.6

7.04

10.0

15.0

11.0

0.6

11.0

16.0

24.0

17.6

0.6

17.6

闸阀适用介质及使用温度

壳体材料

适用介质

适用温度

碳素钢(C型)

水、蒸汽、油品

≤425

铬镍钛钢(P型)

≤200

铬镍钼钛钢(R型)

醋酸类

≤200

铬钼钢(I型)

水、蒸汽、油品

≤550
