直埋钢套钢保温管道结构机理

钢套钢直埋蒸汽保温管弯头 用钢套管外护，内作保温处理。根据管线设计时弯头的补偿量，相应加大外护套管的直径，以保证膨胀变形后，弯头部位仍有足够的保温厚度。保温材料也要作相应改变，选用高回弹软质保温材料。保温弯头也在预制厂做成保温预制件。 钢套钢直埋蒸汽保温管三通、异径管 三通、异径管一般用在蒸汽管干线的分支处，为用户提供热源的必须手段，在以上节点的处理上，我公司产品有独到的技术处理经验，可以为用户提供zui优的建议，一般情况下，在三通或四通处，设置固定点，用以确保管线的稳定性，另外在支线上设置自然补偿来减小对干线的推力三通、异径管可进行现场保温，也可做成预制件，可根据设计给出的位移量，适当加大丁字钢外套，加大支管方向的保温厚度。

钢套钢复合保温钢管是地下直埋管道中的一种，采用没有混凝土结构的情况下也可以进行地下直埋的方式，即工作钢管的热膨胀在外管内进行，从而降低了材料成本，缩短了施工日期，并保障了供热管道的安全性，可以在不同温度环境下更安全的广泛应用，尤其适用于高温蒸汽管道项目。使用温度可达150

-450。管道端口一般选用聚乙烯薄膜或三层PE冷缠带密封，防止安装前或施工中进入潮气或水。保温材料多层错缝包扎，有效减少了热损失，同时在外套表面采取控制措施，防止冷桥的产生，从而使外套防腐层的温度控制得到了保证。用保温材料包扎多层铝箔反射层，有效减少了热损失，使蒸汽管道更加经济合理。疏水系统采用全封闭的形式，布置灵活，结构合理，安全可靠。钢套管上的排潮管既能及时排出潮湿气体，又可作为日常运行的报警信号管。管道的热补偿采用优质波纹管补偿器，并将其装设在套管内，做成直埋形式，无须设置观察井，施工操作方便、工期短。适用于输送2.5MPa、350摄氏度以下的蒸汽或其它介质，该产品用钢管做外防护层，具有强度高，不易损坏，施工检修简便，使用寿命长的优点。

为适应不断扩展的城市人口，城市热力网络迅猛发展，热力运输中较常用的就是钢套钢直埋保温钢管，它的使用，从一定程度上解决了能源紧张制约经济发展的难题，减少了热量损失，符合节能环保的伟大国策。钢套钢直埋保温钢管采用钢套钢外套结构，那么，“钢套钢”结构优势是什么呢？在热力管道敷设过程中，常出现膨胀补偿、防水密封、管道防腐、应力破坏、局部热桥等难题，且低支架架空敷设，常会由于人力的破坏，环境潮湿等因素，增大管网热损失，为解决以上难题，减少维护的人力物力投入，降低成本，“钢套钢”结构应运而生。（1）内钢管选用无机富锌底漆作为防腐涂层，有效防止了钢管道腐蚀，延长了使用寿命；（2）“钢套钢”结构钢管强度高，密封性好。随着城市进程的加快，钢套钢蒸汽保温钢管的使用逐渐增多，腐蚀也成了热议话题，钢套钢外套钢管阴极保护防腐措施直接关系到钢套钢保温管的运行状况、使用时间及经济可靠性。钢套钢外套钢管若损坏，会使得地下水直接流进敷设于地下的保温管道保温层，受到内管高温的蒸发变为水蒸汽，使保温材料的界面温度和外套管的外表温度难以控制，严重时能够造成全线保温和防腐失效，管线报废，严重的造成人体危害，且水蒸气的蒸发对绿化带和植被也有一定的破坏，对地下电线、电缆、通讯设施造成热污染或破坏。类似上述情况已发生多次，钢套钢外套钢管阴极保护成了当务之急。钢套钢外套钢管阴极保护主要是分析保温外套钢管周围的土壤介质中的腐蚀状况，进而通过牺牲阳极保护阴极的电化学防护。

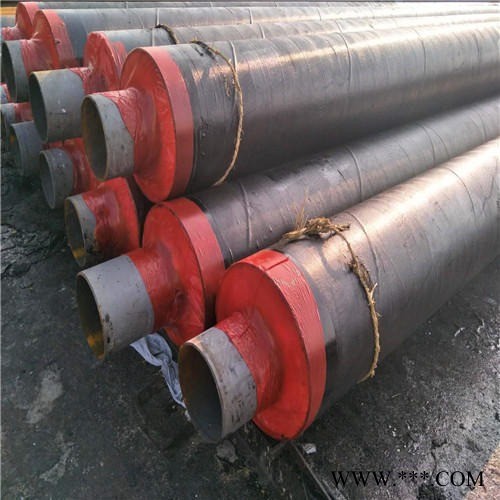

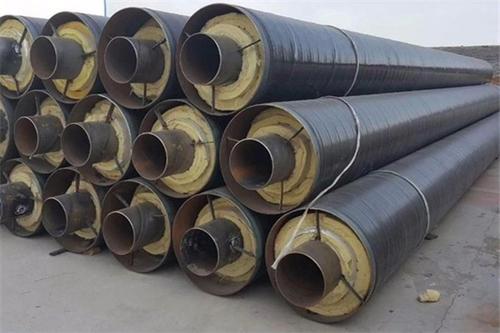

钢套钢蒸汽保温钢管是由外护钢管加钢管防腐、聚氨酯泡沫保温层及内工作钢管组合而成，钢套钢蒸气保温钢管外防护层用钢管，强度高，不易损坏，施工简便，使用寿命长。（1）内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。（2）外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。（3）聚氨酯泡沫层:保证介质温度，保证外护管表面保持常温；（4）阻隔、反射层:保证有机泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量；钢套钢蒸汽保温钢管由外到内分成不同层，作用各不相同。
