| 品牌 : | 鼎能 | 型号 : | QJB-30 |
| 原理 : | 真空过滤 | 样式 : | 立式 |
| 适用对象 : | 变压器油 互感器油 冷冻机油等绝缘油 | 滤料类型 : | 纤维 |
| 性能 : | 精密过滤,高效过滤 | 额定流量 : | 30L/Min |
| 工作压力 : | ≤0.5（Mpa） | 工作噪声 : | 60-80（dB） |
| 进出口管径 : | 25（mm） | 破乳化值 : | 15（min） |
| 清洁度 : | 6-8（NAS） | 外形尺寸 : | 950*800*1280（mm） |
| 整机功率 : | 18（kw） | 产品类型 : | 全新 |
| 适用范围 : | 化工,石油,汽车,轻工,食品,选矿,水处理,冶金,染料,纺织,其他,制药,电镀 |
※温馨提示※
一、由于本设备的规格型号和相应配置不同而导致价格存在差异，无法做统一定价，因此本处显示价格并非准确报价，实际价格烦请与我司联系，谢谢理解！
二、产品属性、技术参数、图片仅供参考，随着产品的更新请以实物为准！
三、官方网址：www.cqdingneng.com

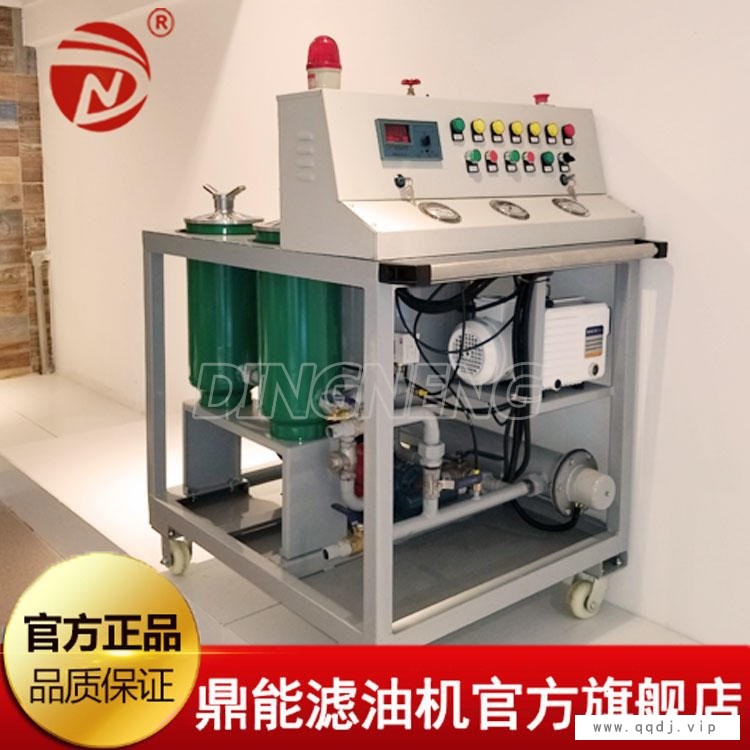

鼎能QJB系列变压器油（绝缘油） 真空滤油机
产品概述
1、QJB系列产品是鼎能公司专门针对绝缘类油品精心研发打造的第三代智能型真空滤油机。用于对变压器油、绝缘油、开关油、电容器油、冷冻机油等电气绝缘类油品的净化过滤处理。
2、QJB系列真空滤油处理的目的是：消除油中的颗粒、水分、气体等其它的污染物，并有降低酸值的作用。使油品的介电强度、含水量、含气量、酸值、介损等关键指标达到合格的规范要求，尽可能地保障用户电气设备安全运行。
3、该产品广泛用于供电、发电、输变电、电力设备制造、电力工程、电气设备维护、电力试验、电气科研等行业客户的油品净化处理。
4、滤油机还具有抽真空、真空干燥、在线滤油、注油、热油循环等功能，可以完全满足用户现场的各种使用要求。
5、QJB真空滤油机是一个撬装结构的独立油净化过滤系统，可带电在线循环过滤，也可移动到滤油点进行离线式滤油。
6、设备除具有可靠的过滤净油功能外，还可方便的转换阀门用于单独抽油、注油、补油功能，达到输油的同时对颗粒进行过滤，以满足现场多用途使用要求。
油液中含水、含气、含杂质的危害
！使油液迅速氧化变质生成酸性物质；
！油液中含水、含气，腐蚀金属接触面；
！冷却散热效果降低；
！绝缘强度（介电强度）下降；
！灭弧作用降低，防止电弧扩展的能力下降、介损上升；
！绝缘油中含水、含气体、含颗粒杂质是相当危险的，非常容易导致严重电力安全事故。
油品污染后的解决办法
无论新的成品油还是投运中的运行油，在工作过程中，不管运输周转，安装和操作如何仔细，仍不可能避免油液受到污染，当污染形成后，对油品进行高效过滤是既经济又有效的解决途径：
通常在油品投运时，还会进行：注油前预过滤、真空注油过滤、热油循环过滤三个步骤，直到电力设备通电试运行前油品完全符合相应电力规范后才可通电运行。
鼎能第三代 滤油产品：
―――QJB系列真空滤油机是专门针对各类用途的绝缘油品而开发的新一代智能型高真空净油设备。
产品特点
● 除水脱气效率高：采用鼎能专利技术的三维立体蒸发脱气、脱水系统，内置二次蒸发隔层，加上特殊真空填料，增大油膜接触面积，迅速分离油中的水分和气体，效率是同类产品的2倍。(专利号：2)
● 除杂能力强：高β值精密滤材，多级过滤逐级加密，除去油中的细微颗粒。滤芯体积大，纳污容量大。使用寿命长，并配置滤芯污染度自动检测功能。
● 油处理时间短：高真空大抽速，能快速、 的去除油中的水汽，使油的干燥程度、击穿电压值，一次性过滤效果都大大提高，缩短油处理工期，从而提高油的使用性能。
● 加热均匀：系统采用低密度间接式循环炭纤维加热技术，防止油质裂解而产生乙炔气体。低能耗、加热均匀、油温稳定。
● 自动化控制：本机采用自动恒温控制、自动液位控制、自动消泡控制、自动压力保护等高端精良的配置，保证设备在运行中不会喷油，安全稳定运行。
● 联锁保护：过载保护、超压报警停机保护、缺油保护，喷油保护、相序保护等保证了整机长时间可靠运行。
● 人性化指示：自动化设计，且有油温、压力、真空度、滤芯污染度、运行状态等指示。
● 现代化设计：本机净油工艺设计先进，可在线处理也可离线处理，自动化程度高，可实现无人值守运行。设备结构紧凑，移动灵活方便。
● 综合性能好：本机具有低噪音，操作简便，维护间隔长，低能耗，运行成本小，滤油效率高等优点。
产品参数
规格型号 | QJB-10 | QJB-20 | QJB-30 | QJB-50 | QJB-100 | QJB-150 | QJB-200 |
外形尺寸(mm) | 长950 宽800 高1230 | 长950 宽800 高1250 | 长950 宽800 高1280 | 长1150 宽850 高1600 | 长1250 宽950 高1650 | 长1350 宽1050 高1750 | 长1600 宽1200 高1850 |
重量（KG） | 265kg | 280kg | 295kg | 350kg | 470kg | 600kg | 750kg |
公称流量（L/Min） | 10L/Min | 20L/Min | 30L/Min | 50L/Min | 100L/Min | 150L/Min | 200L/Min |
进出油管径（DN） | DN20 | DN25 | DN25 | DN32 | DN40 | DN50 | DN65 |
整机功率（KW） | 12KW | 15KW | 18KW | 28KW | 52KW | 65KW | 102KW |
加热功率(KW) | 9KW | 12KW | 15KW | 24KW | 48KW | 60KW | 96KW |
工作电压（V/Hz） | 3相 380V/50Hz(外销机型根据用户当地电压定制) | ||||||
工作压力（MPa） | ≤0.5PMA | ||||||
工作真空（－MPa） | ≤-0.09~-0.095MPa | ||||||
极限真空（－MPa） | ≤-0.99MPa | ||||||
可设定油温(℃) | 常温~100℃ | ||||||
正常工作油温（℃） | 55℃ ±5 | ||||||
扬程（m） | ≥10m | ||||||
连续工作时间(H) | ≥200H | ||||||
无故障工作时间 | ≥5000H | ||||||
滤油指标： | 三个过程，油温≥50℃取样 | ||||||
油中含水量： | ≤5ppm（GB7600） 无（痕迹）(GB/T260) | ||||||
滤芯精度(um)： | ≤1-5um 无(GB/T511) | ||||||
击穿电压（KV）： | ≥65KV（球级） | ||||||
油中含气量： | ≤0.1%（体积比） | ||||||
※ 设备外形尺寸和设备重量仅供参考，随着产品的不断更新请以实物为准。
可选配置模式
A 可选配PLC（智能可编程逻辑控制系统）:触摸屏式人机对话操作界面，并设动态显示。（选配）
B 进口部件（选配进口品牌真空泵组、电机油泵组、过滤元件、电气部件、仪表）。（选配）
C 流量计。（选配）
D 配置变频系统可实现滤油或注油时的流量选择。（选配）
E 在线微水仪。（选配）
F 真空计。（选配
可选外形结构
底 座 结 构： 1、移动滚轮式； 2、固定安装式；
机 架 结 构： A、敞开式； B、顶棚遮檐式； C、全封闭； D、帆布棚遮避式；
材 质 选 择： 1、高碳钢； 2、油路不锈钢； 3、全不锈钢。
颜 色 选 择： 牛奶白；天空蓝； ；工业灰；警示黄；用户自选。
