泉州台隆机械有限公司

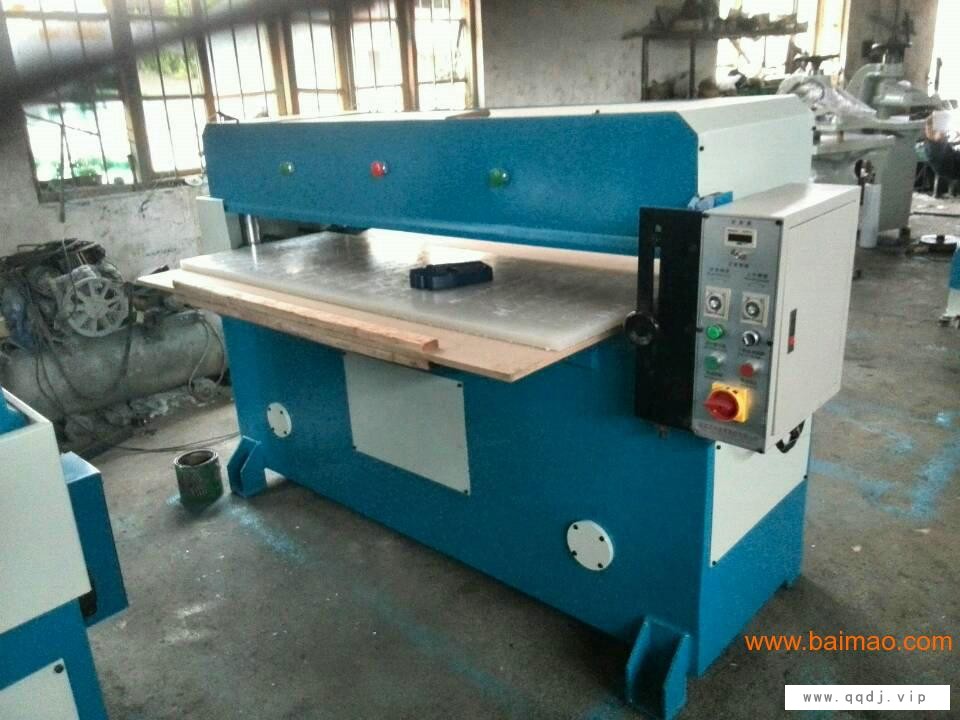

TL-940A**密液压**裁断机系列

液压**裁断机特点简述：采用节能电机，低噪声叶片泵，杠杠平衡原理，双轴自动平衡，从而解决普通**每切一刀增加的电机负荷来节省功率

  新意大利油路设计，优化油路系统，减少无用功率，压力强劲，节能减排

液压**密**裁断机/下料机适用范围：

适用于制鞋、制衣、皮具皮革、箱包、汽车内饰、毛毯、帽业、木业、服装、包装、玩具、文具、文体用品、弹性海绵、聚氨酯加工、空调制冷、双面胶、纸板、尼龙、珍珠棉、PVC板、PE板、PP板、纸管、**、软木、吸塑、地板、瓦楞板、合成材料、滤网、泡棉、橡塑、瑜珈垫、人造花、无纺布和非金属材料等行业裁切、裁断、裁料

液压**密**裁断机/下料机产品特点:
1.**密**双油缸自动平衡连杆机构，使裁断深度均匀。

2.压力稳定，不会有裁不断及毛边现象，因裁断平衡，可以确保裁断板的使用寿命。

3.本机所有润滑系统都自动向系统供润滑油，减少磨损，更加延长机器使用寿命。

4.当上压板快速下压到裁断刀模裁断作业时会自动慢切，使裁断物上下之间没有尺寸误差。

5.本机在设计时优化结构，让使用者无机器漏油之虑。

6.刀模设定快捷**，简单易学。各点裁断力均衡，控制下裁点。

7.响应节能减排，电机功率小，能耗低。

8、适合**高行程上下模具使用。

液压**密**裁断机/下料机相关技术参数:

台隆液压**密**裁断机参数

型号：                          TL-940A/TL-950A/TL-980A

裁断力：              35 T/40T/50Ton吨

可调行程：         10-140MM

压板至工作台距离：  50-190mm

压板工作尺寸：          1600*620mm/-----1600*720mm----------1600*800mm

工作台尺寸：              1600*620mm/--------1600*720mm--------1600*850mm

液压油：                      145kg/-----166 kg/------175 kg

重量：                          2200kg-------/2400kg------3400kg

外形尺寸：（长*宽*高）     2210*1150*1400mm-----2210*1230*1410mm-----/2280*1400*1500mm

电源：                    380V/50Hz

电机功率：              3kw----/3kw------/4kw

以上参数为常规尺寸，可根据客户需求定做。本公司保有随时变更设计权利，恕不另通知。

凡购台隆机械有限公司机器，将提供整机免费保修壹年，终身维护，24小时快速到位。

**国服务热线：4006-528-599电话（0595）22670157：QQ:864908546手机13960280017

台隆机械竭诚为您提供**产品及五**的售后服务。让您购机无后顾之忧


以上是我们公司液压裁断机平面式的  压力30吨/25/吨

操作时应注意事项

1》裁刀设定时，一定要先放松设定手轮，使设定杆接触到裁断点控制开关否则裁刀设定开关转至ON时，无法产生设定的动作。

2》工作时裁刀尽量置于上压板之**位置，以免造成机械之单边磨损，影响其寿命。

3》更换新裁刀，如高度不一样时，请依设定方法，重新设定。

4》裁断动作时，手请离开裁刀或斩板，严禁用手去扶助刀模而来裁断，以免危险。

5》操作人员如需暂离位置时，请务必关掉马达开关，以免他人不当操作而损坏机台。

6》请避免**负荷使用以免损坏机器而减少使用寿命

1》**工作台面胶板上的杂物，将刀模置放于胶板**。

2》机器开动后，将设定手轮松开，将“压力制”左旋到零位。

3》把设定开关右旋转到“刀模设定”方向，裁断压板13即开始缓慢下行至贴紧刀模便自动停下。

4》把设定手轮推至下方并将其收紧。回复启动前04设定开关制（左旋）转到“裁断”位置。

5》再按动刹车开关，裁断压板就即时回升至位置，此时刀模设定完毕。

裁断点的调整

1》刀模设定工作完成后，将被裁物料放在胶板上，然后将刀模放在物料上，再将送料板推进裁断区域内。

2》分别用双手按下12裁断开关，此时裁断压板就下降加压于刀模，至刀模切断物料后自动回升至起动前的位置停下。

3》在冲裁物料时，如发现物料没**裁断时，调整03裁断深度控制器，将“压力制”向顺时针逆方向旋转；如刀模压入胶板太深，则将“压力制”向逆时针方向旋转，调整时间越长裁断深度越深，设法调整至刀模轻微压入胶板为止。

4》将送料板拉出裁断区域，取出裁好的物料，就此完成一次冲裁过程。

一、机器安装

1.将机器水平固定在平整的水泥地面上，检查机器各部分零件是否完好牢固，线路是否畅通有效。

2.**上压板和工作台面上的污渍杂物。

3.往油箱注入68＃或46＃抗磨液压油，油面不得少于滤油网上方25mm.

4.接入380V三相电源，按下油泵起动按钮，调整并保持电机转向与**头方向一致。

二、操作说明

1.首先将裁断深度控制器（微调旋钮）左旋为零。

2.打开电源开关，按下油泵起动按钮，空载运转两分钟，观察系统是否正常。

3.将推拉板，胶板，工件，刀模按先后顺序叠放在工作台中部。

4.对刀模（刀模设定）。

①．松开对刀手柄，自然落底并锁紧。

②．开关右旋，准备试裁。

③．双击绿色按钮，进行试裁，冲裁深浅由微调控制。

④．微调：转动微调按钮，左旋减浅，右旋加深。

⑤．行程调节：旋转上升高度控制器，右旋行程增加，左旋行程减少了，行程可在50-200mm(或50-250mm)范围内**调节，正常生产时以上压距离刀模顶部50mm左右行程为宜。

特别注意：每次更换刀模，工件或垫板时，须重新对刀设定行程，否则，会损坏刀模和垫板。
