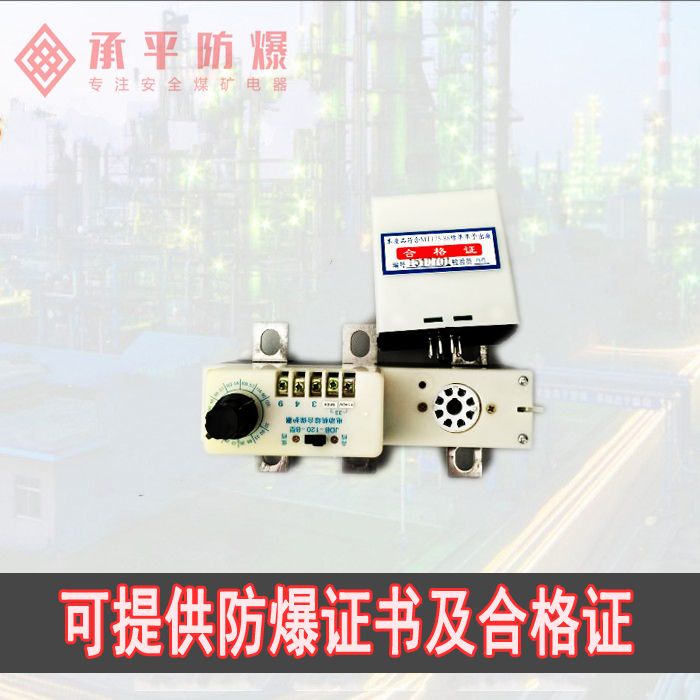

承平供应JDB120A矿用电动机综合保护器
JDB-80、120、225-A型电动机综合保护器是我厂生产的新型电动机综合保护装置。是在原JDB-120、225型电机综合保护器基础上改进设计的一种新型保护装置。整个装置具有优良的过载反时限保护，断相不平衡保护、短路与速动保护及漏地闭锁保护功能，各项指标均达到先进水平，是煤矿及各种电力线路安全生产不可缺少的综合保护器。主要用于与矿用隔爆型真空电磁起动器配套使用，适用于具有爆炸性气体（ 混合物）和煤尘爆炸性危险的煤矿井下。也可与交流接触器配合作为地面电机的控制保护装置。工作电源为交流50hz，电压为36伏（可定做各种不同等级）。作为就地或远距离控制的三相鼠笼型异步电动机保护控制之用,它特别适用于频繁操作，重负荷的煤矿机械设备中。固定式安装，长200x高118x厚52。
已有合作地区：
北京，河北石家庄，秦皇岛北戴河，天津，承德，沧州，东北三省，辽宁沈阳省，锦州等，内蒙古自治区，河南郑州，河南省，湖北，湖南，云贵川三省，甘肃银川 甘肃省，可授权地区欢迎咨询
用途:
1、jdb-80、120、225-a型电动机综合保护器用于交流50hz，电压至660v，电流从5a-220a的长期工作制，与间断工作制反复短时工作制的交流电动机及各种电力线路过载断相，短路保护与漏地闭锁之用。
2、保护器适用于下列条件工作
①可在地面单独使用或装在qbc磁力、qbz真空防爆开关内在煤矿井下使用。
②周围介质温度不高于+50℃、不低于-15℃。
③周围空气相对湿度不大于95％（+25℃）。
④在无强烈颠簸振动的地方。
⑤在无足以腐蚀金属和破坏绝缘的气体及经常充满蒸气的环境中。
⑥提供本装置的电源为交流36v，其电压波动范围不超过+15％～-25％。
3、保护器分jdb-80-a、jdb-120-a、jdb-225-a型三种规格，其电路结构完全相同，电流范围分别列入表1。在整定范围内只要通过简单改装，亦可重新整定任何电流值。
型号、规格JDB-80C JDB-80A JDB-120 JDB-225 ABD8-250 ABD8-315 ABD8-400
额定电压(V)380,660 660,1140
额定电流范围(A)5.5-80 5-80 3-120 55-220 40-250 40-315 40-400
过载保护动作时间 1.05倍
长期不动作 1.2倍5-20min，1.5倍1-3min， 6倍 8-16s.
短路保护动作时间性(8-10倍) 0.2-0.4s
漏电闭锁动作值：380V:7+20%kΩ; 660V:22+20%kΩ; 1140V:40+20%kΩ
保护器的过载保护特性见表1
表1
工作电流/
整定电流
动作时间
起始
状态
复位
方式
复位时间
min
la
lb
1.05
2h不动作
2h不动作
冷态
自动
1r<3
1.2
<20min
5min1.2<1min
热态
1.5
<3min
1min1.5<3min
热态
6
≥5s
8s6<6s
冷态
8
200ms-400ms
200ms-400ms
冷态
手动
缺相保护特性见表2
工作电流/整定电流
动作时间
起始状态
任意二相
第三相
1.0
0.9
不动作
冷态
1.15
0
<20min
热态
保护器具有主电路漏电闭锁保护的起动器，当主电路对地绝缘电阻降低到表3整定值以下时，主回路漏电闭锁，当上升到整定值的1.5倍时，解除主回路漏电闭锁。
主回路额定工作电压（v）
单相漏电闭锁整定值（kω）
动作允许误差（%）
380
7
+20
660
22
+20
1140
40
+20
