RCX-963D低压备自投保护测控装置
     |
|
详细信息

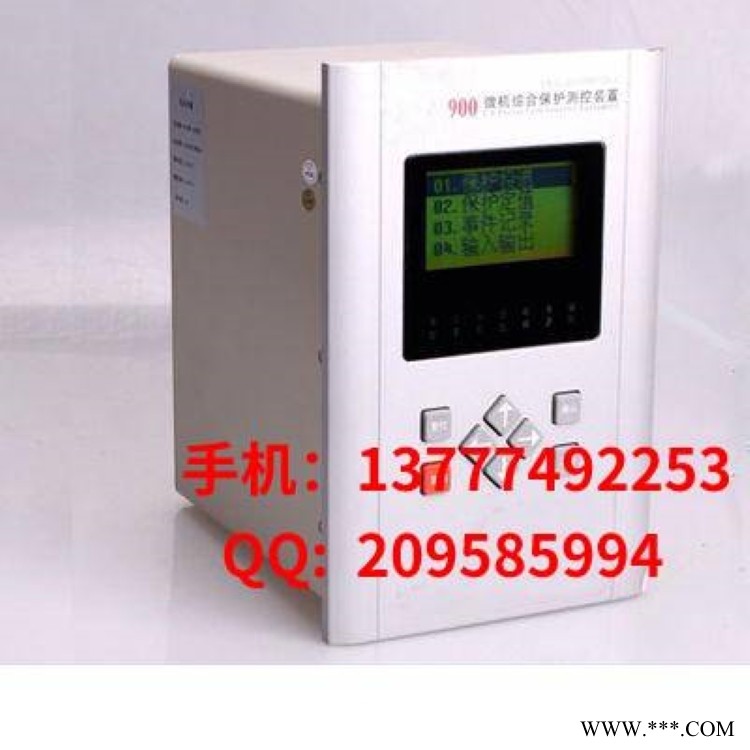

RCX-963D低压备自投保护测控装置使用于0.4KV电压等级的进线开关的、内桥开关及主变两侧开关的自投装置，也可选择带备自投的自适应功能，可集中组屏，也可在开关柜就地安装。
RCX-963D低压备自投保护测控装置-装置说明
01．输出
FEDCBA9876543210
0000000000000000
上一排的对应下一排：
“0”对应位置为：备用； “1”对应位置为：备用；
“2”对应位置为：跳母联 “3”对应位置为：合母联
“4”对应位置为：合进线I； “5”对应位置为：分进线I
“6”对应位置为：合进线II； “7”对应位置为：分进线II
“9”对应位置为：事故信号； “A”对应位置为：告警信号；
02．采样数值通道
0 I段母线电压Uab1、 (1) I段母线电压Ucb1；
2 II段母线电压Uab2、 (3) II段母线电压Ucb2；
4 进线1电压Ux1、 (5) 进线2电压Ux2；
6 进线1电流Ia1、 (7) 进线2电流Ia2；
RCX-963D低压备自投保护测控装置-保护动作原理
（一）、备自投及自恢复
．备自投方式一（进线备自投）：（进线1合位，进线2分位）
备自投充电的条件是：（只有充电完成后备自投才能动作）
1．进线1电源正常（两段母线电压合格），且开关合位；
2．进线2开关分位；
3．备自投检测到进线1合位信号（常开接点接入开入量3）
4．备自投没有检测到进线2合位信号（常开接点接入开入量4）
5．备自投不闭锁；（开入量7没有信号接入）
满足上5个条件时，备自投充电，15秒后充电完成；充电完成后在保护液晶上显示“充电1”；当母线失压时，则延时后跳开进线1开关（6号继电器出口，C13、C14接线端子）；经延时后合上进线2开关（7号继电器出口，C15、C16接线端子）。
说明：检进线有压“投”若选择“投”，进线2有压才能充电。
方式一自恢复（进线备自投）：（进线1分位，进线2合位）
方式1自恢复的条件是：
1．进线1开关分位；
2．进线2开关合位；
3．备自投没检测到进线1合位信号（常开接点接入开入量3）
4．备自投检测到进线2合位信号（常开接点接入开入量4）
满足上4个条件后，当进线1恢复有压时，“方式1自恢复”动作，则延时后跳开进线2开关（8号继电器出口，C17、C18接线端子）；经延时后合上进线1开关（5号继电器出口，C11、C12接线端子）。
．备自投方式二（进线备自投）：（进线1分位，进线2合位）
备自投充电的条件是：（只有充电完成后备自投才能动作）
1．进线2电源正常（两段母线电压合格），且开关合位；
2．进线1开关分位；
3．备自投检测到进线2合位信号（常开接点接入开入量4）
4．备自投没有检测到进线1合位信号（常开接点接入开入量3）
5．备自投不闭锁；（开入量7没有信号接入）
满足上5个条件时，备自投充电，15秒后充电完成；充电完成后在保护液晶上显示“充电2”；当母线失压时，则延时后跳开进线2开关（8号继电器出口，C17、C18接线端子）；经延时后合上进线1开关（5号继电器出口，C11、C12接线端子）。
说明：检进线有压“投”若选择“投”，进线1有压才能充电。
方式二自恢复（进线备自投）：（进线1合位，进线2分位）
方式2自恢复的条件是：
1．进线2开关分位；
2．进线1开关合位；
3．备自投没检测到进线2合位信号（常开接点接入开入量4）
4．备自投检测到进线1合位信号（常开接点接入开入量3）
满足上4个条件后，当进线2恢复有压时，“方式2自恢复”动作，则延时后跳开进线1开关（6号继电器出口，C13、C14接线端子）；经延时后合上进线2开关（7号继电器出口，C15、C16接线端子）。
．备自投方式三(母联备自投)：（进线1合位，母联分位，进线2合位）
备自投充电的条件是：（只有充电完成后备自投才能动作）
1．进线1电源正常（I段母线电压合格），且开关合位；
2．母联开关分位；
3．进线2电源正常（II段母线电压合格），且开关合位；
4．备自投检测到进线1合位信号（常开接点接入开入量3）
5．备自投检测到进线2合位信号（常开接点接入开入量4）
6．备自投不闭锁；（开入量7没有信号接入）
满足上六个条件时，备自投充电，15秒后充电完成；充电完成后在保护液晶上显示“充电34”；当进线1母线失压时，则延时后跳开进线1开关（6号继电器出口，C13、C14接线端子）；经过延时后合上母联开关（4号继电器出口，C9、C10接线端子）。
方式三自恢复(母联备自投)：（进线1分位，母联合位，进线2合位）
方式3自恢复的条件是：
1．进线2电源正常（I段、II段母线电压合格），且开关合位；
2．母联开关合位；
3．备自投没检测到进线1合位信号（常开接点接入开入量3）
4．备自投检测到进线2合位信号（常开接点接入开入量4）
满足以上条件后，进线1电源恢复正常（1#进线有压），则延时后跳开母联开关（3号继电器出口，C7、C8接线端子）；经过延时后合上进线1开关（5号继电器出口，C11、C12接线端子）。
．备自投方式四(母联备自投)：（进线1合位，母联分位，进线2合位）
备自投充电的条件是：（只有充电完成后备自投才能动作）
1．进线1电源正常（I段母线电压合格），且开关合位；
2．母联开关分位；
3．进线2电源正常（II段母线电压合格），且开关合位；
4．备自投检测到进线1合位信号（常开接点接入开入量3）
5．备自投检测到进线2合位信号（常开接点接入开入量4）
6．备自投不闭锁；（开入量7没有信号接入）
满足上六个条件时，备自投充电，15秒后充电完成；充电完成后在保护液晶上显示“充电34”；当进线2母线失压时，则延时后跳开进线2开关（8号继电器出口，C17、C18接线端子）；经过延时后合上母联开关（4号继电器出口，C9、C10接线端子）。
方式四自恢复(母联备自投)：（进线1合位，母联合位，进线2分位）
方式4自恢复的条件是：
1．进线1电源正常（I段、II段母线电压合格），且开关合位；
2．母联开关合位；
3．备自投检测到进线1合位信号（常开接点接入开入量3）
4．备自投没检测到进线2合位信号（常开接点接入开入量4）
满足以上条件后，进线2电源恢复正常（2#进线有压），则延时后跳开母联开关（3号继电器出口，C7、C8接线端子）；经过延时后合上进线2开关（7号继电器出口，C15、C16接线端子）。
