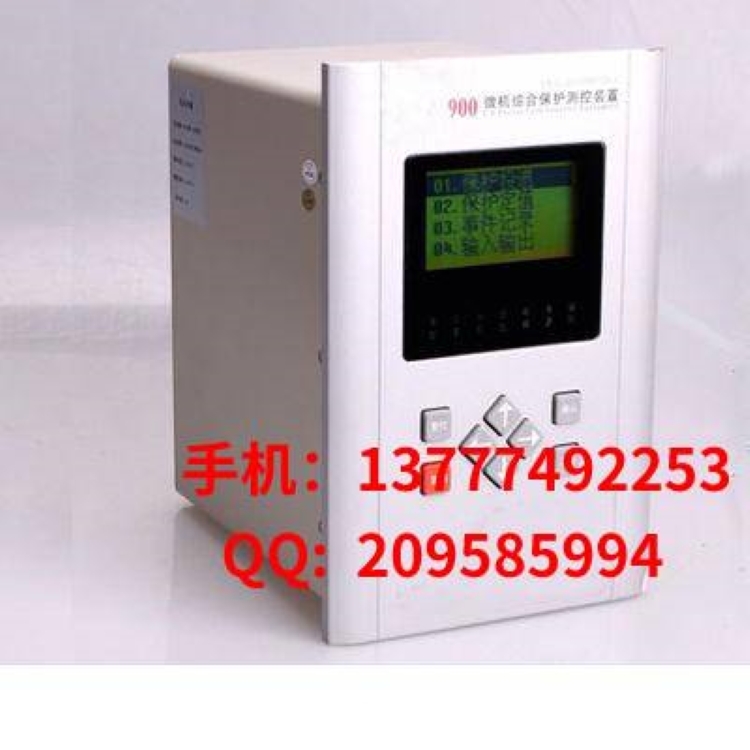

GZP-973电动机保护装置
GZP-973电动机保护装置主要用于10KV、6KV、3KV及以下电压等级的电动机的保护与控制，该保护装置不仅具有三段式电流、零序保护、电压保护、非电量保护等完善的保护功能、而且具备完善的测量功能、通讯功能，是10KV高压电机的选择，如果需要高求的电动机保护，可选用我公司的973电动机保护测控装置和996电动机差动保护测控置。
GZP-973电动机保护装置-保护功能：
01. 速断(跳闸
02. 限时速断(跳闸)
03. 过电流(跳闸)
04. 过流反时限(一般/非常/极端)
05. 过负荷(告警/跳闸)
06. 零序过流I段(跳闸)
07. 零序过流Ⅱ段(跳闸)
08. 零序过流Ⅲ段(跳闸)
09. 零流Ⅲ段反时限(一般/非常/极端)
10. 零序过流(告警/跳闸)
11．过电压(跳闸)
12．低电压(跳闸)
13. PT断线(告警)
14. PT失压(告警)
15. 温度过高(跳闸)
16. 温度升高(告警)
17. 控制回路断线(告警)
说明：在条件之内，保护功能可以增加，来满足现场需要。
GZP-973电动机保护装置-远动功能：
01. 测量电流：Ia、Ic；
02. 母线电压：Uab、Ucb；
03. 频率：f；
04. 功率：P、Q；
05. 功率因数：COSФ
GZP-973电动机保护装置-控制功能:
01. 断路器开关的就地分闸、合闸；
02. 断路器开关的遥控分闸、合闸；
GZP-973电动机保护装置-辅助功能：
01. 运行指示：装置运行正常时，“运行”指示灯有规律的闪烁；
02. 电源指示：装置运行正常时，“电源”指示灯常亮；
03. 装置异常：自检出错，闭锁继电器开出；
04．装置告警：电流、电压达到设定的初始值并保持到设定的时间，及采集告警开入量；
05. 装置跳闸：电流、电压达到设定的跳闸值并保持到设定的时间，及采集跳闸开入量；
06. 分合指示：开关状态的分合位指示；
07. 事件记录：可以记录不少于64条事件信息；
08. 在线修改：“保护投退”及“保护定值”修改可以通过计算机通讯后直接修改保存；
09. 在线打印：通过计算机通讯后可以直接打印保护菜单中的任何界面；
10. 通讯功能：具有485通讯方式。
GZP-973电动机保护装置-保护动作原理:
速断、限时速断、过电流及过流反时限、过负荷、零序过流I段、零序过流Ⅱ段、零序过流Ⅲ段、零序过流、过电压、低电压、PT断线、PT失压、控制回路断线原理同9511线路保护测控装置
GZP-973电动机保护装置-电动机启动
1．保护电流ia、ib、ic任何一相≧ 电动机启动电流（0.2*Ie）；
2．加入电流时间≧电动机启动时间 Tqd；
满足以上条件，电动机启动完成，开放限时速断、过电流、过流反时限、过负荷保护功能，否则闭锁以上保护功能。
GZP-973电动机保护装置-非电量保护（包括温度升高C10、温度过高C11）
1．RLP15 温度升高－“投”；
2．C10开入；
满足以上条件，保护驱动告警信号继电器B14/B16（直到手动复归，继电器才返回），面板告警亮。
注：温度升高只是告警，温度过高跳闸
