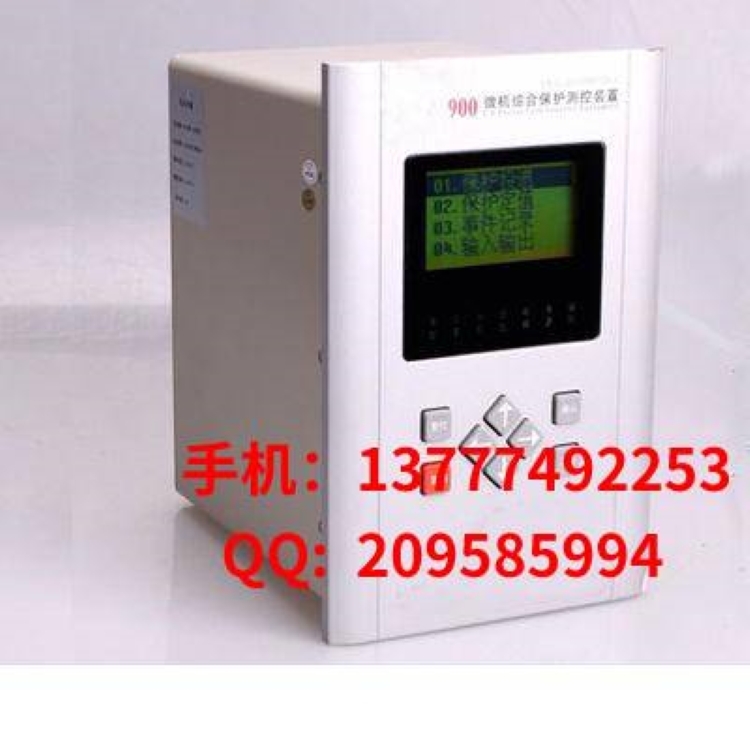

GZP-956电容器保护装置
GZP-956电容器保护装置主要适用于35KV、10KV、6KV等电压等级的高压电容器的保护与测控、该保护装置具有速断、限时速断、过电流、过流反时限(一般/非常/极端)、过负荷、零序过流I段、零序过流Ⅱ段、零序过流Ⅲ段、零流Ⅲ段反时限(一般/非常/极端)、 零序过流、过电压、低电压、PT断线、PT失压、 控制回路断线等完善的保护装置、可广泛使用于35KV及以下电压等级的用户工程和没有特殊要求的市政项目！
GZP-956电容器保护装置保护功能：
01. 速断 (跳闸)
02. 限时速断 (跳闸)
03. 过电流 (跳闸)
04. 过流反时限 (一般/非常/极端)
05. 过负荷 (告警/跳闸)
06. 零序过流I段 (跳闸)
07. 零序过流Ⅱ段 (跳闸)
08. 零序过流Ⅲ段 (跳闸)
09. 零流Ⅲ段反时限 (一般/非常/极端)
10. 零序过流 (告警/跳闸)
11．过电压 (跳闸)
12．低电压 (跳闸)
13. PT断线 (告警)
14. PT失压 (告警)
15. 控制回路断线 (告警)
说明：在条件之内，保护功能可以增加，来满足现场需要。
GZP-956电容器保护装置远动功能：
01. 测量电流：Ia、Ic；
02. 母线电压：Uab、Ucb；
03. 频率：f；
04. 功率：P、Q；
05. 功率因数：COSФ
GZP-956电容器保护装置控制功能：
01. 断路器开关的就地分闸、合闸；
02. 断路器开关的遥控分闸、合闸；
GZP-956电容器保护装置辅助功能：
01. 运行指示：装置运行正常时，“运行”指示灯有规律的闪烁；
02. 电源指示：装置运行正常时，“电源”指示灯常亮；
03. 装置异常：自检出错，闭锁继电器开出；
04．装置告警：电流、电压达到设定的初始值并保持到设定的时间；
05. 装置跳闸：电流、电压达到设定的跳闸值并保持到设定的时间；
06. 分合指示：开关状态的分合位指示；
07. 事件记录：可以记录不少于64条事件信息；
08. 在线修改：“保护投退”及“保护定值”修改可以通过计算机通讯后直接修改保存；
09. 在线打印：通过计算机通讯后可以直接打印保护菜单中的任何界面；
10. 通讯功能：具有485通讯方式。
GZP-956电容器保护装置保护动作原理
速断、限时速断、过电流及过流反时限、过负荷、零序过流I段、零序过流Ⅱ段、零序过流Ⅲ段、零序过流、过电压、低电压、PT断线、PT失压、控制回路断线原理同9511线路保护测控装置
GZP-956电容器保护装置-额定数据：
交流电流： 5A或1A；交流电压：100V或100／V
工作电压： AC/DC 85V到265V； 频 率： 50Hz
波形： 正弦，波形畸变不大于2%； 纹波系数： 不大于3%
GZP-956电容器保护装置-功耗：
交流电流回路：In＝5A时每相不大于0.5VA； In＝1A时每相不大于0.3VA
交流电压回路：每相不大于0.5VA
直流电源回路：正常工作时，不大于10W； 保护动作时，不大于20W。
GZP-956电容器保护装置-测量元件精度：
刻度误差：不大于±1％
温度变差：在工作环境温度范围内，不大于±2%
综合误差：不大于±3%
测量电流：0.2级； 母线电压：0.2级；
频 率： 0.01HZ；
P、Q、COSφ：0.5级；
通讯分辨率：不大于1ms；
通讯速率：300N(N =1/2/4/8/16/32/64)可调；
GZP-956电容器保护装置-环境条件：
正常工作温度范围：-30℃～＋60℃； 极限工作温度范围：-40℃～＋70℃
贮存温度：-40℃～ 70℃
相对湿度：不大于95％，不凝露。
地震烈度：8度
水平加速度：0.2g；垂直加速度：0.2g
大气压力：60Kpa ～ 110Kpa； 海拔高度：5000米
防护等级：≥IP32级
GZP-956电容器保护装置-耐温热和绝缘性能
装置能承受GB7261第21章规定的湿热试验，高试验温度 60℃，湿度95%，试验时间为2d，每一周期历时24h的交变湿热试验。绝缘耐压标准满足部标DL478和IEC-255-
GZP-956电容器保护装置-保护测量范围：
测量电流：0.1In～1.2In；保护电流：0.1In～20In；零序电流：0.1In～20In
电 压：0.1V～120V； 频 率：48.00～52.00Hz
GZP-956电容器保护装置-整定范围及误差
电流整定范围：0.01In ～20In，误差<±2%
电压整定范围：0 ～120V， 误差
时间整定范围：0 ～100S，误差
GZP-956电容器保护装置-接点容量：
跳闸、合闸线圈出口：0.5 至5A自适应；
跳闸、合闸出口：DC220V 5A
