内径：	50mm	使用特性：	高速
外径：	80mm	滚道类型：	直线滚道
厚度：	13mm	重量：	0.27kg
用途：	车床	保持架及其材料：	Tn工程塑料
滚动体列数：	单列	型号：	Rb5013
产量：	1000

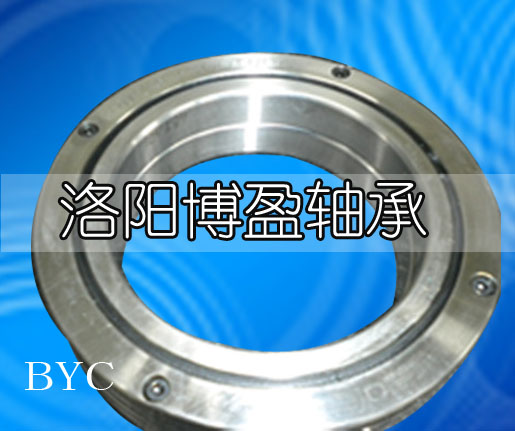

RB5013交叉滚子轴承|BYC机器人轴承|薄壁交叉滚子轴承
BYC？交叉滚子轴承 ，是圆柱滚子在呈90°的 V 形沟槽滚动面上通过隔离块被相互垂直地排列，所以交叉滚子轴承可承受径向负荷、轴向负荷及力矩负荷等多方向的负荷。内外圈的尺寸被小型化，极薄形式 是接近于极限的小型尺寸，并且具有高钢性，且精度可达到 P4 、 P2 级。因此适合于工业机器人的关节部和旋转部、机械加工中心的旋转台，机械手旋转部、精密旋转工作台、医疗机器、计算器、 IC 制造装置等设备。
交叉圆柱滚子轴承的主要特点：
RB型（外环分割型、内环旋转用）此系列型号为交叉圆柱滚子轴承的基本型，内、外环尺寸被最小限度地小型化，其构造是外环是分割型，内环是一体设计，适合于要求内环旋转精度高的部位。
BYC交叉滚子轴承RB系列型号如下：
RB4010、RB4510、 RB5013 、 RB6013 、 RB7013 、 RB8016 、 RB9016 、 RB10016 、 RB10020 、 RB11012 、 RB11015 、 RB11020 、 RB12016 、 RB12025 、 RB13015 、 RB13025 、 RB14016 、 RB14025 、 RB15013 、 RB15025 、 RB15030 、 RB16025 、 RB17020 、 RB18025 、 RB19025 、 RB20025 、 RB20030 、 RB20035 、 RB22025 、 RB24025 、 RB25025 、 RB25030 、 RB25040 、 RB30025 、 RB30035 、 RB30040 、 RB35020 、 RB40035 、 RB40040 、 RB45025 、 RB50025 、 RB50040 、 RB50050 、 RB60040 、 RB70045 、 RB80070 、 RB90070 、 RB1000110 、 RB1250110

“RB5013交叉滚子轴承|BYC机器人轴承|50x80x13mm|”其他说明

shaftdiameter(mm)	Identifi-cationnumber	Maindimensions						Shoulderheight		Basicloadrating（radial）		weight
		innerringd(mm)	outerringD(mm)	Rollerpitchcirclediameterdp(mm)	widthBB1(mm)	Greasingholeφ	Chamferr(min)	ds	Dh	CkN	C0kN	Kg
40	RB4010	40	65	51.5	10	1	0.6	47.5	57.5	8.33	10.6	0.16
45	RB4510	45	70	56.5	10	1	0.6	51	61.5	8.62	11.3	0.17
50	RB5013	50	80	64	13	1.5	0.6	57.4	72	16.7	20.9	0.27
60	RB6013	60	90	74	13	1.5	0.6	68	82	18	24.3	0.3
70	RB7013	70	100	84	13	1.5	1	78	92	19.4	27.7	0.35
80	RB8016	80	120	98	16	1.5	1	91	111	30.1	42.1	0.7
90	RB9016	90	130	108	16	1.5	1.5	98	118	31.4	45.3	0.75
100	RB10016	100	140	119.3	16	1.5	1.5	109	129	31.7	48.6	0.83
	RB10020		150	123	20	1.5	1.5	113	133	33.1	50.9	1.45
110	RB11012	110	135	121.8	12	1.5	1	117	127	12.5	24.1	0.4
	RB11015		145	126.5	15	1.5	1	122	136	23.7	41.5	0.75
110	RB11020	110	160	133	20	1.5	1.5	120	143	34	54	1.56
