苏州供应行星减速机中空旋转平台详细内容

标题：苏州中空旋转平台YFY170-30
产品规格：苏州中空旋转平台YFY170-30
包装说明：苏州中空旋转平台YFY170-30
产品属性： 布局形式 苏州中空旋转平台YFY170-30 噪声 苏州中空旋转平台YFY170-30 安装形式 苏州中空旋转平台YFY170-30 中等冲击载荷 苏州中空旋转平台YFY170-30 型号 苏州中空旋转平台YFY170-30 产品别名 苏州中空旋转平台YFY170-30 类型 苏州中空旋转平台YFY170-30 材质 苏州中空旋转平台YFY170-30 苏州中空旋转平台YFY170-30
内容：苏州中空旋转平台YFY170-30苏州供应行星减速机中空旋转平台苏州供应行星减速机中空旋转平台苏州供应行星减速机中空旋转平台

中空旋转平台的应用范围

旋转平台以重载、高旋转精度，低侧隙为特点，其产品类别包括同轴型，旁轴型，直角型三种结构形式，主要适用于机械手臂、数控转台、对位机构、雷达、自动化及测量和试验中要求精度高的领域。
旋转平台选型步骤：
1.根据工件尺寸选择转盘大小；
2.根据转盘大小，确定型号；
3.根据转速、传递力矩，选择减速比；
4.根据安装方式，选择定位方式；
5.根据工况要求，选择精度。

1. 任意角度定位，定位精度高：传动齿轮经过研磨处理，反复定位精度±5ssec。定位精度为≦15sec
2. 高刚性、高扭矩：使用齿轮结构和径轴向轴承，提高了扭矩和刚性
3. 短时间定位：可短时间内实现惯性负载的定位
4. 简单原点回归：省去设计与零件采购的麻烦
5. 直接连接：与分割器和DD马达相同，可将重物直接放在平台上传动
6. 中空结构：方便设计、装配时的配管和配线
7. 搭配方便：可任意搭配任何的伺服马达1. 任意角度定位，定位精度高：传动齿轮经过研磨处理，反复定位精度±5ssec。定位精度为≦15sec
2. 高刚性、高扭矩：使用齿轮结构和径轴向轴承，提高了扭矩和刚性
3. 短时间定位：可短时间内实现惯性负载的定位
4. 简单原点回归：省去设计与零件采购的麻烦
5. 直接连接：与分割器和DD马达相同，可将重物直接放在平台上传动
6. 中空结构：方便设计、装配时的配管和配线
7. 搭配方便：可任意搭配任何的伺服马达

中空旋转平台是一款实用性很强的产品，用于多种旋动场合。可取代DD MOTOR与凸轮分割器。集高工作效率，，高刚性，高性价比于一身。是旋动机构中的新兴产品，重复定位精度≦5秒，马达轻松配制，承载稳重，可搭配AC伺服马达或步进马达做任意角度分割，既可满足分割器无法达到之数位控制，定位精度又可媲美DD马达。可大幅度降低成本，为您带来意想不到的效果。

其具有以下特点：

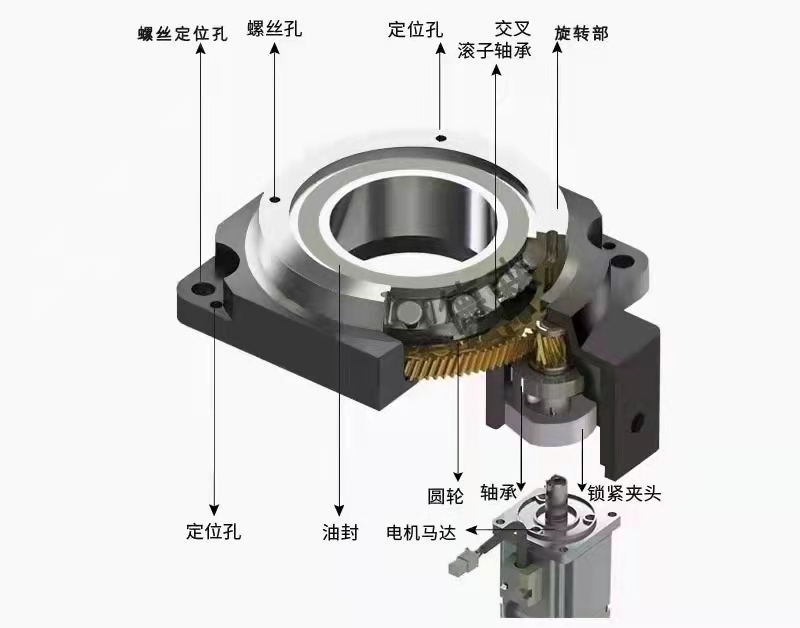

1、中空结构

中空旋转平台的转盘为中空结构，伺服电机连接在侧边，方便冶具中的气管、电线安装。

2、高重复定位精度高

中空旋转平台采用单级螺旋齿轮减速方式来增大输出扭矩，齿轮精度等级达5级以下，加之灵活的调隙机构，通过改变两齿轮中心距的方式来控制侧隙，使得中空旋转平台的空回小，重复定位精度在5弧秒以下。

3、高刚性

中空旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承 受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的10倍以上。

4、高旋转精度

伺服旋转平台在组装完成后，以平台的交叉滚子轴承为旋转中心，再次对转盘的外径，端面进行磨削（标准级为精车），保转盘的同轴度，平行度等形位公差。

5、马达任意配置

中空旋转平台通过定制法兰及输入轴孔的方式灵活变换接口尺寸大小，适合连接任意的伺服电机、步进电机。

中空旋转平台主要应用于数控分度装置、机械手关节、机床四加工轴、雷达、自动化生产线等要求精度高、结构要求紧凑的旋动场合。

不论作为数控机床四轴加工转台，也不论使用在机械手关节，还是作为构成制造单元的一个部分，中空旋转平台直接影响和决定其相关产品加工的精度和总体性能。而决定中空旋转平台能的根本则在于其支撑轴承类型的结构和精度，不论何种形式的中空旋转平台，其回转支撑都需要轴向和径向的高定位精度。

交叉滚子轴承又叫十字交叉滚子轴承，滚动体一般采用圆柱形滚子或者圆锥滚子在单一的滚道上十字交叉相互排列，尺寸截面小、滚子与滚子之间通过保持器或者隔离块间隔，具有较高的旋转精度、较大的承载力、较小的外形尺寸及较高的旋转速度和刚性，具有很广泛的用途。

在结构方面，通过单排交叉排列的圆柱形滚动体，就可以得到相当大的轴向、径向承载力及倾覆力矩，结构相对简单得多，而传统轴承必须通过多套轴承顺序排列，才能达到相同的效果，这在设计和装配安装方面就带来了很大的方便。相对于传统轴承，占用设备的空间要小很多，装配难度也大幅度降低。

从安装方面来讲，定制化的交叉滚子轴承安装方便，机构设计偏于简化，并且增加了安装孔设计，其安装使用加简单，大地简化了旋转平台的结构。

从维护上来讲，交叉滚子轴承外圈设计有润滑油孔及油沟，润滑方便，采用锂基压润滑脂，不需要经常换油脂，对轴承精度稳定性和寿命都是一系列的保障，有利于延缓轴承的摩擦磨损从而延长轴承的使用寿命。

行星减速机按照功率分为大功率减速机，小功率减速机，型号自然也不一样，小功率行星减速机也称为微型行星减速机、小型行星减速机，应用领域广泛，型号众多；下面详细介绍兆威机电常用的小功率行星减速机型号有哪些；

在选择行星减速机时要明确减速比。

确定减速比后请将您选用的伺服电机额定扭矩乘上减速比得到的数值原则上要小于产品

样本提供的相近减速机的额定输出扭矩同时还要考虑（consider)其驱动马达的过载能力及实际中所需大工作扭矩。所需大工作扭矩要小于额定输出扭矩的2倍。

满足上面条件后请选择体积小的减速机体积小的减速机成本相对低一些。J刮泥机减速机一般用于在有限的空间里需要较高的转矩时，即小体积大转矩，而且它的可靠性和寿命都比正齿轮减速器要好。如果您的空间不够电机减速机直线连接您还可以选择拐角型减速机它可以使扭矩转90度。行星减速机获得硬齿面齿轮的热处理方法很多，如表面淬火，整体淬火、渗碳淬火、渗氮等，应根据行星齿轮减速机的特点考虑选定。

接下来要考虑行星减速机的回程间隙。回程间隙越小其精度越高成本也越高。用户要选择满足其精度要求系列的减速机就可以。行星减速机产品说明书中给出的回程间隙指标是以同型号批量生产(Produce)中回程间隙大的一台做标准而实际中98%以上的行星减速机实际回程间隙小于给定指标的50%。还要考虑横向/径向受力和平均寿命。横向/径向受力大的减速机在安装和使用中可靠性高
