| 认证： | ISO9001 | 应用领域： | 城市污水 |
| 处理方法： | 物理和化学 | 品牌： | 澳特蓝 |
| 功率： | 0.55 | 处理污水量： | - |
| 型号： | GSHZ-500 | 规格： | GSHZ-500 |
| 商标： | 澳特蓝 | 包装： | 木箱 |
| 产量： | 999 |
回转式格栅机架材质不锈钢除污机价格 型号表示方法
回转式格栅机架材质不锈钢除污机价格产品简介

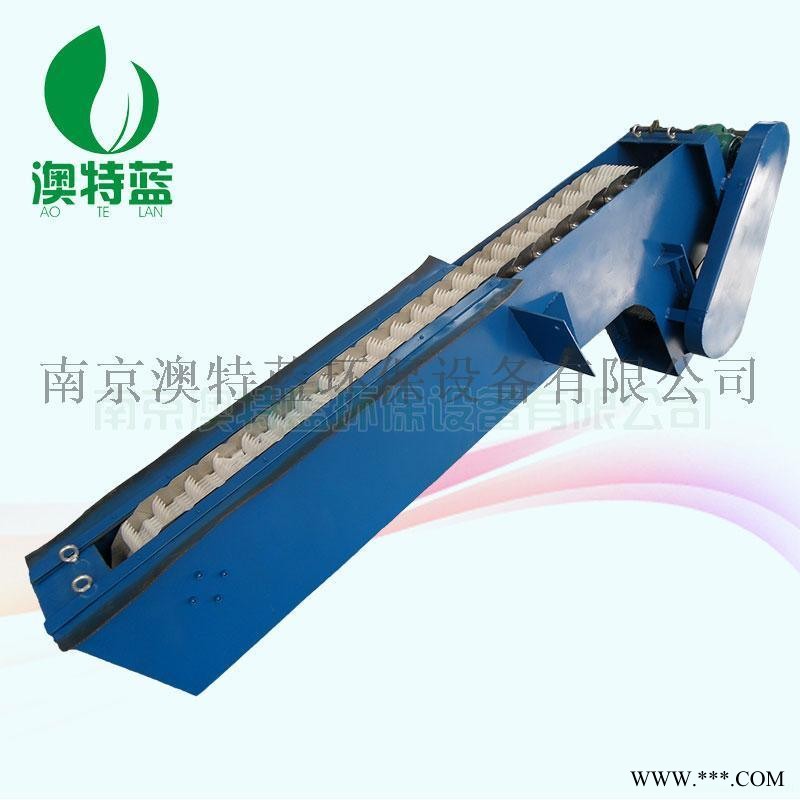

1、设备名称：回转式格栅除污机
2、主要用途2.1给排水工程泵站、进水口格栅间，清除水中漂浮物；2.2纺织、印染、屠宰、制革、造纸等工业废水的固液分离；2.3制糖、酿酒、食品加工中的固液分离。
3、构造及工作过程
3.1回转式格栅除污机主要由机架、驱动变速系统、耙齿链、链条、档板及电控箱等组成。
3.2格栅为户外型，能在-5～40℃的环境温度下正常工作，所有的构件设计能保证在恶劣的环境中使用寿命较长。
3.3格栅为间歇运行，必要时也能连续24小时运行。
3.4耙齿链是由若干组不锈钢制成的特殊形耙齿，按一定的排列次序装配在耙齿轴上形成封闭式耙齿链，其下部安装在进水渠水体中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体则通过耙齿的栅隙流过去，整个工作状态连续进行。
3.5由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时前、后排耙齿之间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面设置的一对胶板刷以保证每排耙齿运动到该位置时都能得到 的刷净作用。3.6格栅支架用基础螺栓固定在混凝土渠道的两侧，拆卸方便。格栅的安装使渠道内的污水能全部流经格栅，无死坑，底部不积聚垃圾。
3.7格栅机架能承受大漂浮物体的荷载，齿耙额定载荷≥1000N，在 水位差时运行无显著偏移、损伤或变形。3.8格栅配备机械过载保护装置，过载时在电控箱内产生报警，并自动停机。
3.9电机驱动装置与格栅的护罩成为一体，电机电源为380V、3相、50Hz，防护等级为IP55，F级绝缘。
3.10不锈钢铭牌牢固地固定在设备的明显的位置，铭牌采用冲压的数字标志。
4、产品特点：
（1）结构紧凑、电气控制简单，但于实现自动化；
（2）耐腐蚀性好、能耗省、低噪音；
（3）除污动作连续、排渣干净、分离效率高。
5、主要部件材质：
6、供货范围
1套完整的回转式格栅除污机；
2所有连接附件、螺栓等紧固件；
3电控箱设备参数：
设备规格按机款尺寸分HF300-3600，
机器宽度超过1800mm，则做成并联机，
耙齿栅隙分为1mm、3mm.5mm,10mm，20mm.30mm,40mm,50mm等各种规格，
选型由过水量，提升高度，固液分离总量和所分离物质的形状、颗粒大小来选择，同时选配不同的材质，设备长度根据设计渠道尺寸定做。
选型参数说明
：渠道的宽度（或者设备的宽度）
B、渠道的深度
H、格栅栅隙
b、耙齿材质要求、机架材质要求。
无特殊说明的按常规：安装角度75度，出渣高度600M，功率标配，板材厚度标配。
回转式格栅除污机外形尺寸
设备特点过水流量表
| 过水流量计算 |
格栅每小时过水流量：Q=K*(B-160)*h*V*3600其中：Q=过水流量（m/h）；
K=与格栅间隙有关的流量系数（见系数表）；
B=格栅机宽(m)；h=栅前水深（m）,一般按1m或低于渠深0.3m上；
V=过流速度，一般取0.6~1m/s。
售后服务保障
