南京澳特蓝环保设备有限公司

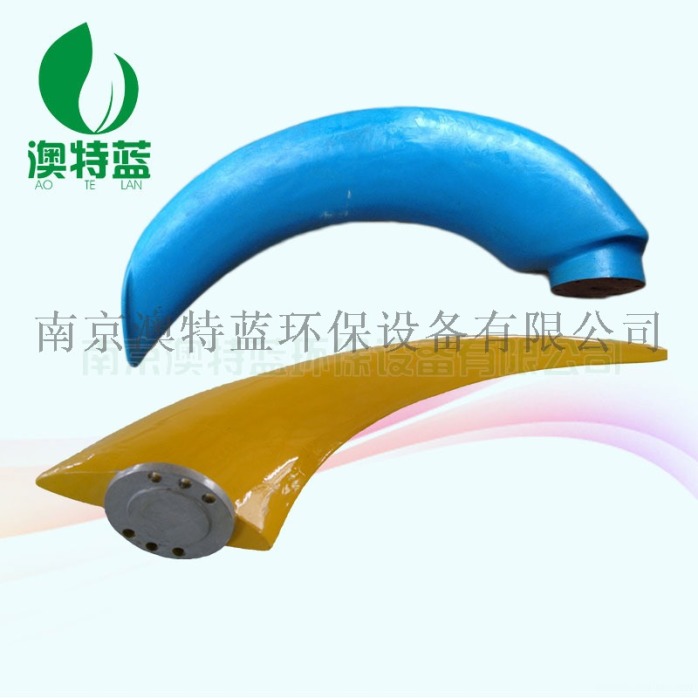

叶轮直径范围：1100-2500mm

材质玻璃钢：玻璃钢学名纤维增强塑料，俗称FRP（Fiber Reinforced Plastics），即纤维增强复合塑料。根据采用的纤维不同分为玻璃纤维增强复合塑料（GFRP），碳纤维增强复合塑料（CFRP），硼纤维增强复合塑料等。它是以玻璃纤维及其制品（玻璃布、带、毡、纱等）作为增强材料，以合成树脂作基体材料的一种复合材料。
玻璃钢材质优点：FRP是良好的耐腐材料，对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力。已应用到化工防腐的各个方面，正在取代碳钢、不锈钢、木材、有色金属等

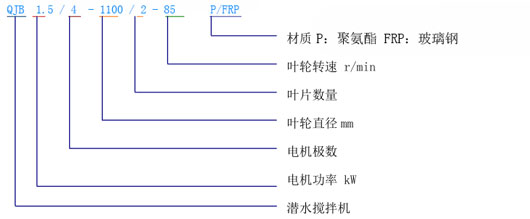

低速推流器型号表示说明

QJB------潜水推流器的拼音缩写

1800-----叶轮名义直径

42-------叶轮转速（r/min）

1.5------电机功率（KW）

材质：P -------聚氨酯 RRP -------玻璃钢

低速推流搅拌器性能特点

1 结构紧凑、操作维修简单、安装检修方便、使用寿命长；

2 叶轮具有很好的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；

3 与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；

4 电机绕组绝缘等级F级，防护等级为IP68，在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。

5 两道机械密封；选用 轴承和电机防凝露装置，使电机的工作 ；

6混合搅拌系列产品选用多级电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。

适用范围:

潜水推流器可在下列条件下正常连续运行：

最高介质温度不超过40°C 介质的PH值在5-9

介质密度不超过1150KG/M^3 长期潜水运行，潜水深度一般不超过20米

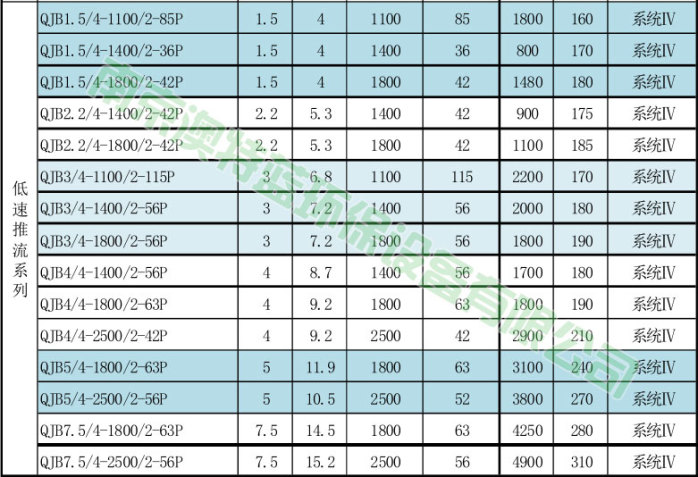

性能参数表:

搅拌机在额定电压380V，频率为50Hz,绕组绝缘等级F级，防护等级IP68，工作制式Ⅰ条件下。

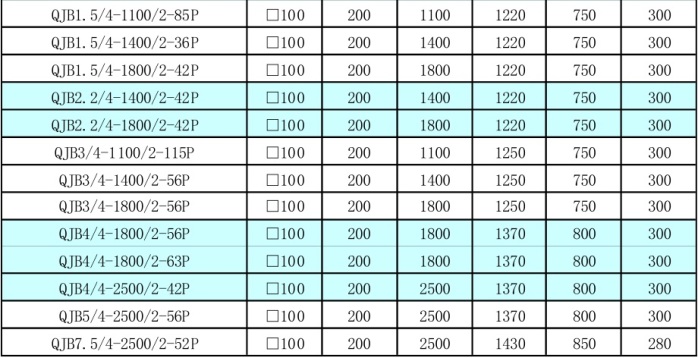

低速推流搅拌器装配与安装尺寸

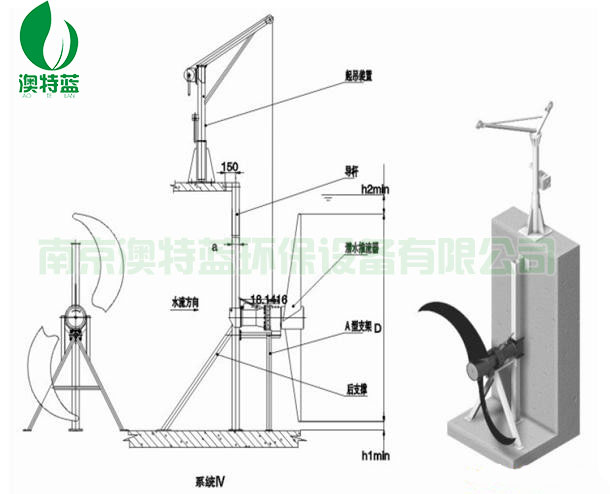

低速推流搅安装示意图：

1、叶片的装配 低速推流搅拌器注意： 在搅拌机装上安装系统前，先根据工作条件选择角度调整片。 确保两枚叶片在安装时为同一角度。 步骤1、松开轮毂（1）上端盖（2）的螺钉（3）（M16*80左螺纹），卸下端盖； 步骤2、将一枚叶片从上插入轮毂的孔中，使叶轮轴的槽对外，用已选择好的角度调整片（4）放入叶轮轴的槽内，用两颗螺钉与轮毂连接，用内六角扳手先拧紧左侧的螺钉（5），再拎紧右侧的螺钉（6）。 为了便于安装第二枚叶片，将轮毂旋转180o，然后用上述方法安装第二枚叶片。 步骤3、盖上端盖，将两片齿型垫圈和 M16*80左螺纹螺钉拧入。 2、低速推流搅拌器的安装 将导杆和吊架按要求用胀锚螺钉固定好。 装上减振块和滑套。 用手摇葫芦提起搅拌机，将滑套套入方型导杆中，在搅拌机就位前，检查升降是否灵活自如。 缓慢均匀地放下搅拌机，确保搅拌机就位正确。使手摇葫芦钢丝绳处于松弛状态。 确保电缆在搅拌机运行时，不被卷入叶轮中！ 3、试运转 开机前，由合格专业人员检查整个系统，确保符合相关规范要求。将电机电缆与电源进行正确接线。 首次调试时，必须检查叶轮的旋转方向是否正确。方法是：将潜水搅拌机悬在方型导杆上，接通电源，从叶轮向电机方向看，叶轮应为顺时针方向运转。如旋转方向不正确，更换电源电缆的两相。如多台搅拌机连接在同一个控制柜上时，应对每台搅拌机进行单独检查旋向。 注意：检查旋转方向时，要确保旋转的叶轮不会伤害工作人员，也不要靠近旋转的叶轮。 4、运转 在试运转正常后，切断电源。将搅拌机沿方型导杆放入水下，并确保搅拌机安装到位。接通电源进行运转，并检查是否正常。 5、注油与换油 搅拌机在出厂前减速箱内已注油。第一次运转100小时后应更换新油，以后可每3-6个月更换一次。润滑油牌号为90号工业齿轮油或20号机械油。加油量约为1.2升。 换油应按下列方法进行： 把搅拌机放置好，松开上下两只螺塞，放出润滑油，然后用洗涤油清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。 如果换下的油中发现有水（呈奶状乳化液），按规定清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。三星期后必须重新检查一次，如果油又变成奶状乳化液，应检查机械密封件，必要时应进行更换（请与我公司或维修服务部联系）。
