ARD系列智能电动机保护器
● 概述
ARD系列智能电动机保护器（以下简称保护器），能对电动机运行过程中出现的起动超时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。本保护器具有RS485远程通讯接口， DC 4～20mA模拟量输出，与PLC、PC等控制机组成网络系统。实现电动机运行的远程监控。
● 型号说明

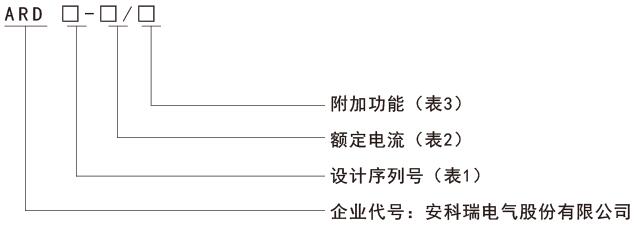

① ARD2(L) 智能电动机保护器
表1 设计序列号

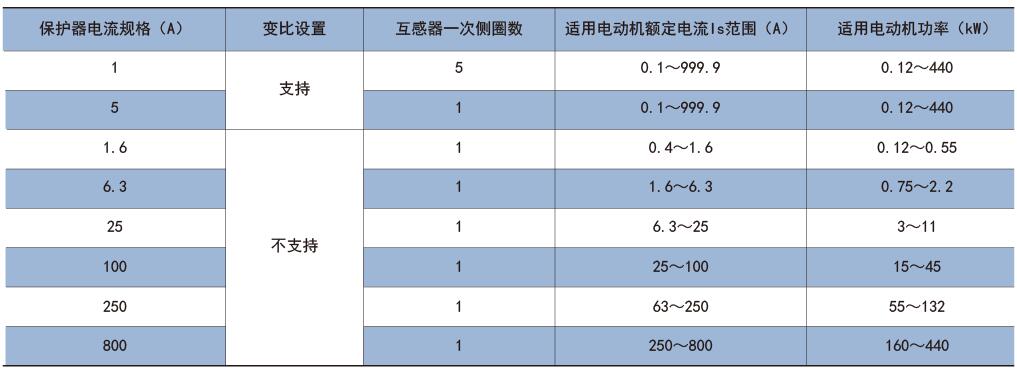

表2 额定电流

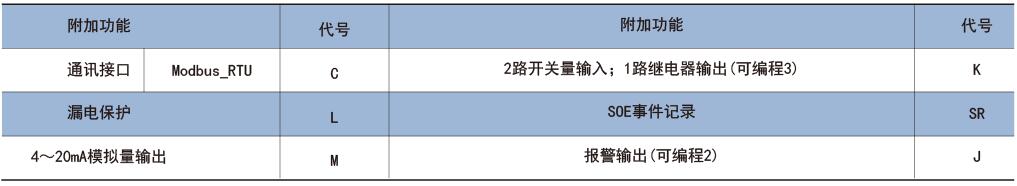

表3 附加功能
注：附加功能选配漏电保护L时，需根据实际电流选购不同孔径的零序互感器。

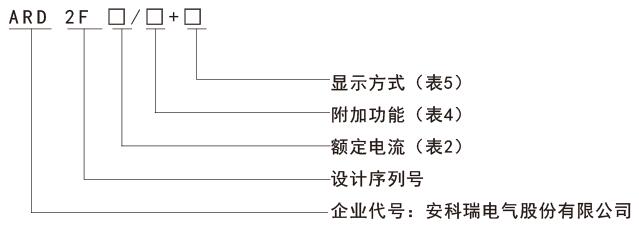

② ARD2F 智能电动机保护器

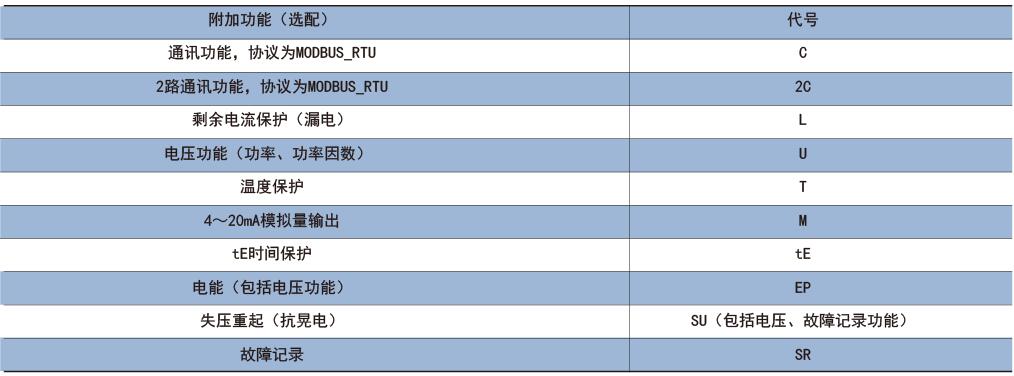

表4 附加功能
注：1、带有起动控制时，保护器提供2个起动继电器用于顺序控制外部2个接触器的闭合/断开，从而实现电动机的不同起动方式(如Y-□转换起动、正反转控制，自耦降压起动等）；
2、温度保护的测量范围：热电阻100Ω～30kΩ；
3、对于无显示要求的客户，必须在一批订单中订购一个90L显示单元，作为调试使用；
4、附加功能选配漏电保护L时，需根据实际电流选购不同孔径的零序互感器；
5、附加功能选配SU时必须同时选配Q，失压重起(抗晃电)是需要起动控制功能配合实现的；
6、附加功能温度保护（T）和双通讯（2C）不能同时选配，只能二选一。
表5 显示方式

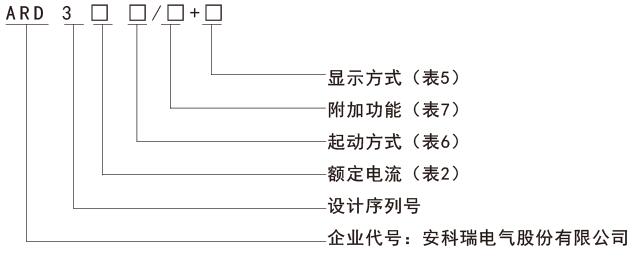

③ ARD3 智能电动机保护器

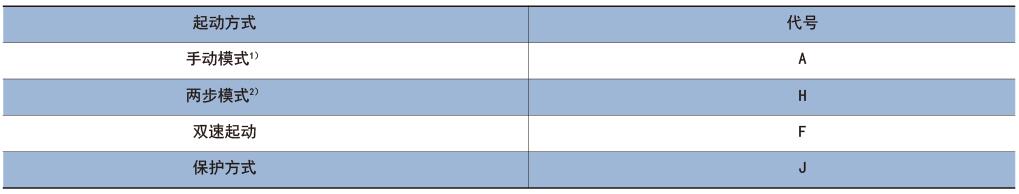

表6 起动方式
注：1）手动模式：保护器参与控制，起动方式为直接起动（全压起动）、双向起动时，保护器设置为手动模式；
2）两步模式：保护器参与控制，起动方式为星/三角起动（两继电器）、自耦变压器（两继电器）时，保护器设置为两步模式。
表7 附加功能
注：1、附加功能选配漏电保护L时，需根据实际电流选购不同孔径的零序互感器。
2、对于无显示要求的客户，必须在一批订单中订购一个90L显示单元，作为调试使用；
3、附加功能选配漏电保护L时，需根据实际电流选购不同孔径的零序互感器。
4、附加功能选配2C和T二选一。
④ ARD3T智能电动机保护器
主体开关量为4DI、4DO，主体开关量类型如表8所示：

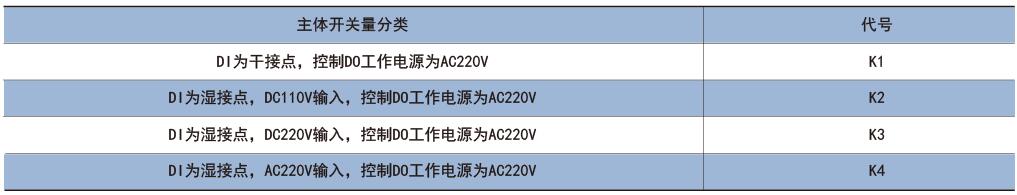

表8 主体开关量类型
测量模块：测量模块包括电流测量模块和电流/电压测量模块两种。
电流测量模块、电流/电压测量模块分类见表9，电机电流与ARD3T电流测量模块对应关系见表10。
表9 测量模块分类
注：660V电压功能需要特殊标注，默认为380V。

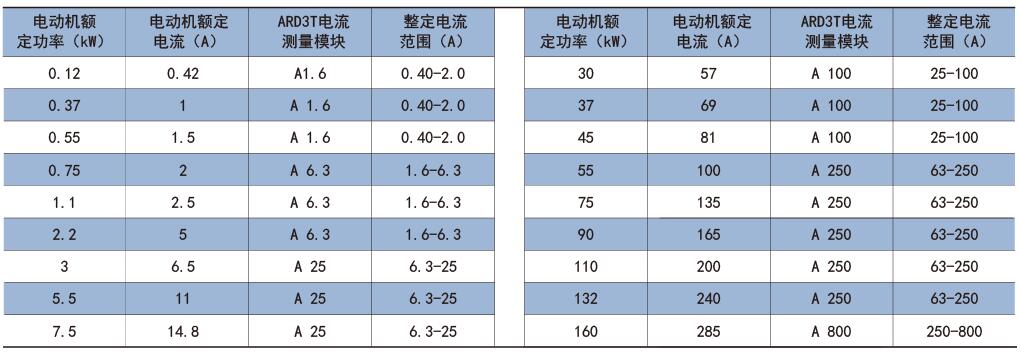

表10 电机电流与测量模块对应关系
注：如需带有电压功能时，将表13中“ARD3T电流测量模块”对应型号更改为“UAXX”，例如：需要电机为5.5kW，带电压测量功能，根据表4查询对应测量模块为“A 25”，直接替换为“UA25”。
从此向下为附加功能，如需下面附加功能，选取对应功能填入型号附加功能处。
开关量模块：开关量模块分类如表11所示：

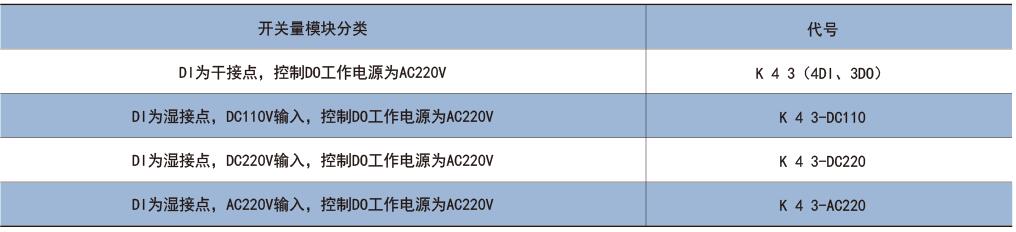

表11 开关量模块
温度模块见表12：
表12温度模块
模拟量模块见表13：

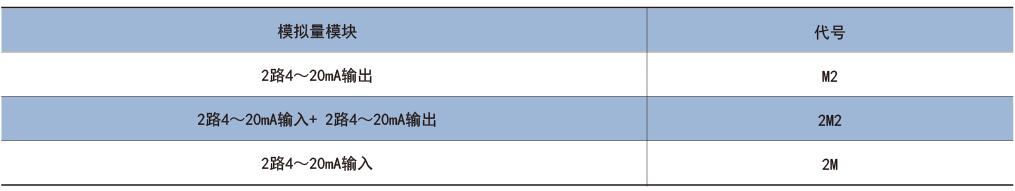

表13 模拟量模块
表14 显示模块
通讯模块见表15：
表15 通讯模块
漏电流功能及漏电互感器类型见表16：

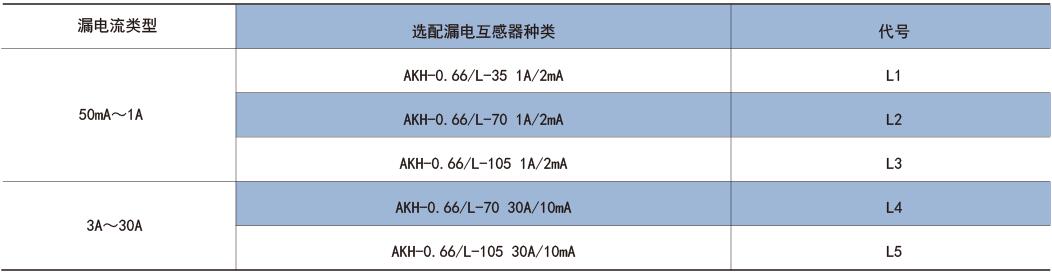

表16 漏电功能
抗晃电功能：SU（包括电压功能）。
tE时间保护：tE。
电能功能：Ep。
注：1、主体、测量模块是必备模块。
2、如不标明主体开关量类型，默认为”K1” DI为干接点，控制DO工作电源为AC220V。
3、开关量、温度、模拟量、显示、通讯模块是选配模块，每类模块只能选1种。
4、标配的模块间连接线长度为25mm；标配显示模块连接线长度为1m；标配测量模块连接线长度为1m。
5、显示模块长度可供选择的长度包括：1m、2m、3m，当标配长度1m不满足使用要求时，可选用2m、3m。
6、ARD3T通过连接线连接好后，从第一个模块到最后模块总长度不超过5m，否则不能保证产品正常工作。
7、增加电压功能后，可以测量线电压、有功功率、功率因数、视在功率、有功电能。可以实现过压、欠压、相序、欠功率保护。
8、增加模拟量模块后，可以实现4～20mA输入测量、4～20mA变送输出。可以实现4～20mA输入保护。变送输出类型包括：A、B、C相电流；AB、BC、CA线电压；频率；有功功率；主体PTC；温度模块三路温度输入；模拟量模块2路模拟量输入。
9、增加温度模块后，可以实现3路温度测量，可供选择的传感器类型：PT100、PT1000、Cu50、PTC、NTC。3路传感器可以是同一类，也可以是不同类型。当传感器类型为：PT100、PT1000、Cu50时，显示值、保护值单位为℃；当传感器类型为：PTC、NTC时，显示值、保护值单位为Ω。
10、双MODBUS是通过主体带有1路MODBUS，通讯模块带1路MODBUS来实现。
选配漏电功能时，要标注好漏电类型及对应的互感器类型，L35、L70、L105是指互感器穿孔分别为35mm、70mm、105mm。
11、选配抗晃电功能时，电压功能为标配，不必再选电压功能。
● 技术指标

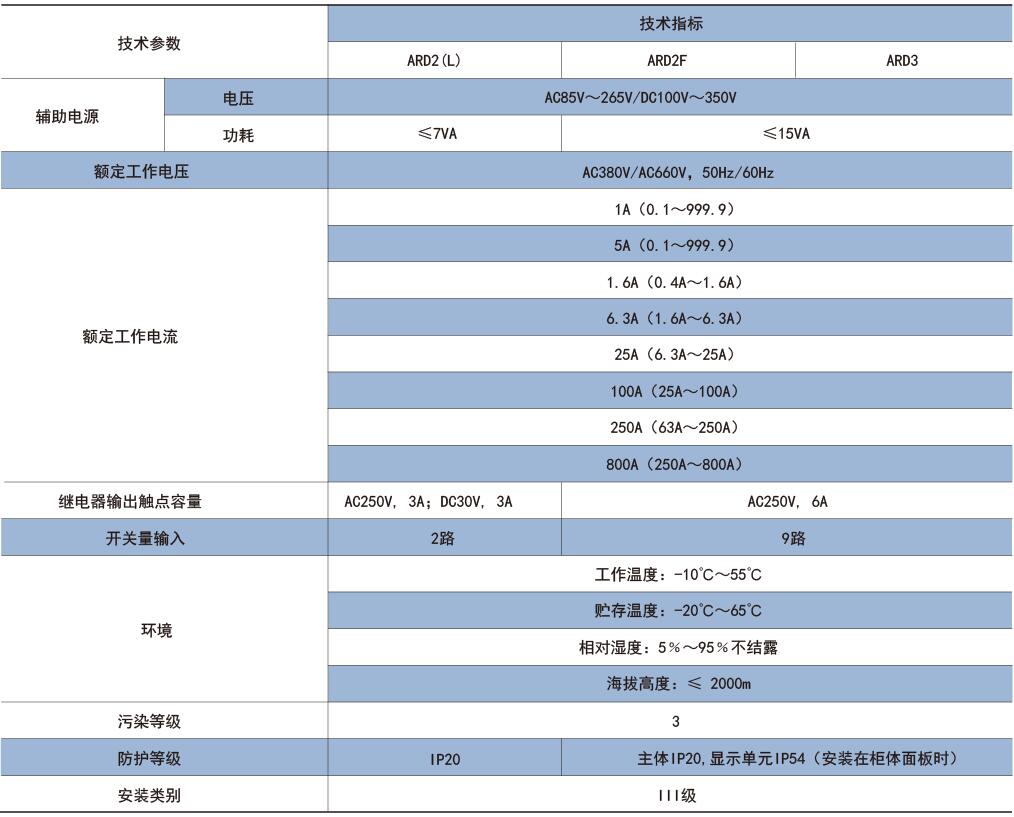

① ARD2(L)、ARD2F、ARD3主要技术指标
② ARD3T主要技术指标

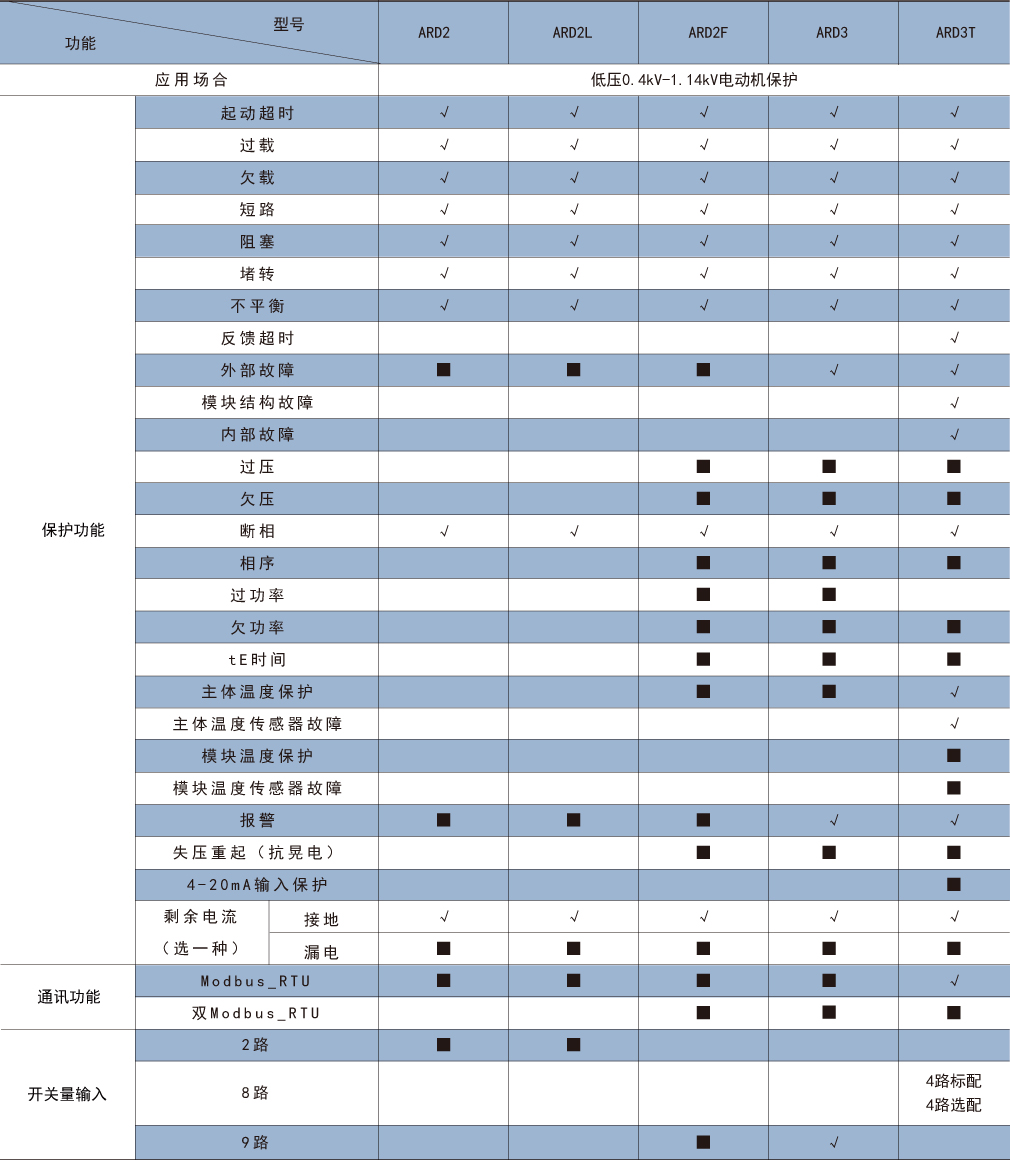

● 产品功能
注：说明：“√”表示具备 “■”表示可选
