| 品牌 : | 安科瑞 | 型号 : | ALP200-25 |
| 加工定制 : | 是 | 额定电压 : | 220V |
| 断开容量 : | 1路 | 额定电流 : | 1A-6300A |
| 绝缘耐压测试 : | 已测试 | 小包装数 : | 1只 |
| 订货号 : | ALP200-25 | 物料编号 : | ALP200-25 |

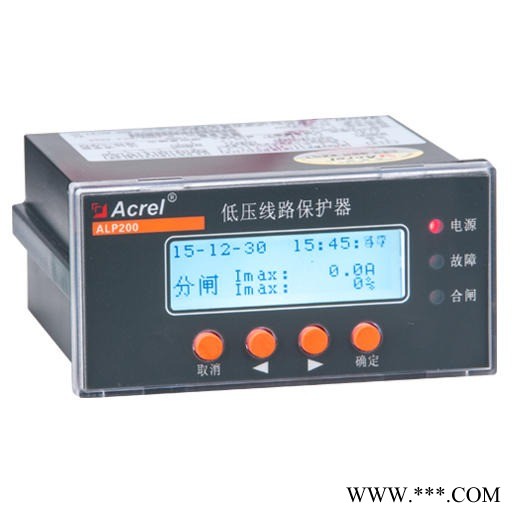

1 概述
ALP200、ALP220、ALP320 系列智能型低压线路保护器（以下简称 ALP），适用于额定电压至 AC 660V、额定电流至 AC 400A、额定频率为 50/60Hz 的低压系统。产品体积小，结构紧凑，安装方便，是低压馈线终端的保护、监测和控制的新型智能化综合装置。
ALP 系列产品集保护、测量、控制、总线通讯为一体，同时提供了远程自动控制、现场直接控制、面板指示、信号报警、操作记录、跳闸报警记录及开关量记录等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
2 产品特点
辅助电源支持 AC 85V265V/DC 110V350V 或 AC 380V±10（需另配 380V 电源模块）。
测量功能包括保护回路的电流、电压测量和其他参数如功率、剩余电流（漏电流）的测量。
具有反时限过流、低定时限过流、高定时限过流、低定时限零序、高定时限零序、反时限零
序、断相保护、电流不平衡、需量保护、联动保护、欠压保护、过压保护、漏电保护等功能。
过流保护和零序过流保护具有多个反时限特性可选。
多 9 路 DI 无源干接点输入，信号电源采用内置 DC24V 电源。
多 5 路 DO 输出，用于保护跳闸、遥控和报警。
具有标准的 RS-485 通讯接口，采用 ModbusRTU，保证了上位机通讯的快速可靠。
具有 DC4-20mA 模拟量输出接口，可设定多项模拟量参数。
具有系统时钟和 8 次故障记录功能，系统时钟记录当前时间（日、时、分、秒），故障记录
功能记录故障原因。
采用全中文液晶显示界面。

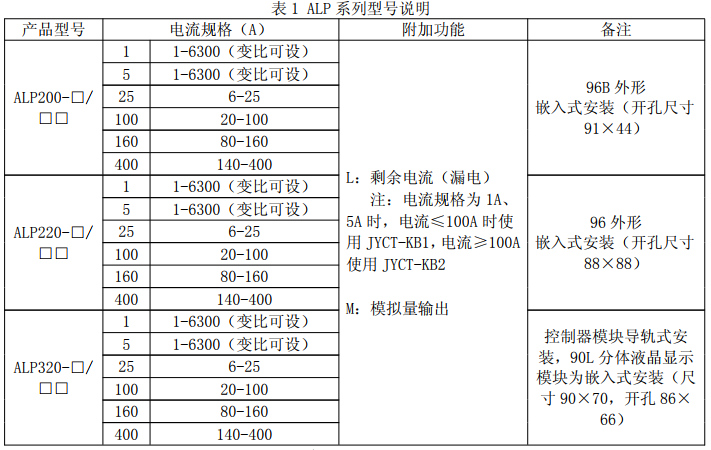

3 型号说明
订货范例：
如需 ALP200 低压线路保护器提供如下功能：
电流规格 1A、带 4-20MA 变送输出、带漏电流测量
对应型号：“ALP200-1A/ML”
如需 ALP220 低压线路保护器提供如下功能：
电流规格 100A、带 4-20MA 变送输出
对应型号：“ALP220-100A/M”
如需 ALP320 低压线路保护器提供如下功能：
电流规格 400A、带 4-20MA 变送输出、带漏电流测量
对应型号：“ALP320-400A/ML
4 主要技术指标
5 功能配置

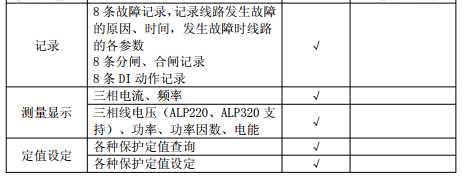

产品功能配置如表 3 所示
6 安装与接线
6.1 安装说明

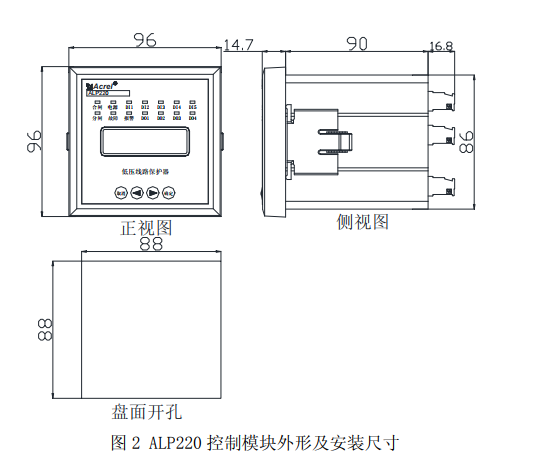

ALP200、ALP220 控制模块、ALP320 显示模块采用嵌入式安装，按照开孔尺寸在柜体表面开好安装孔，通过锁紧件固定在柜体表面上；ALP320 主体控制模块采用导轨安装，直接卡接在导轨上；互感器采用螺丝固定方式安装。
注：ALP200 系列 1A 规格的低压线路保护器专用互感器需绕线 5 圈，ALP220、ALP320 系列 1A 规格的低压线
6.2 控制器模块外形及安装尺寸

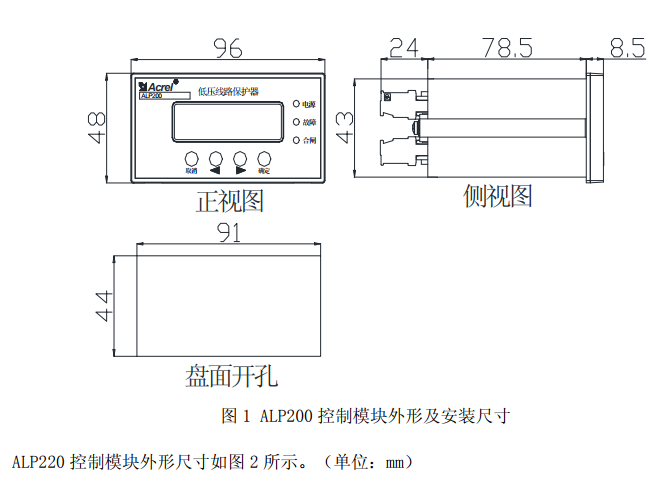

ALP200 控制模块外形尺寸如图 1 所示。（单位：mm）

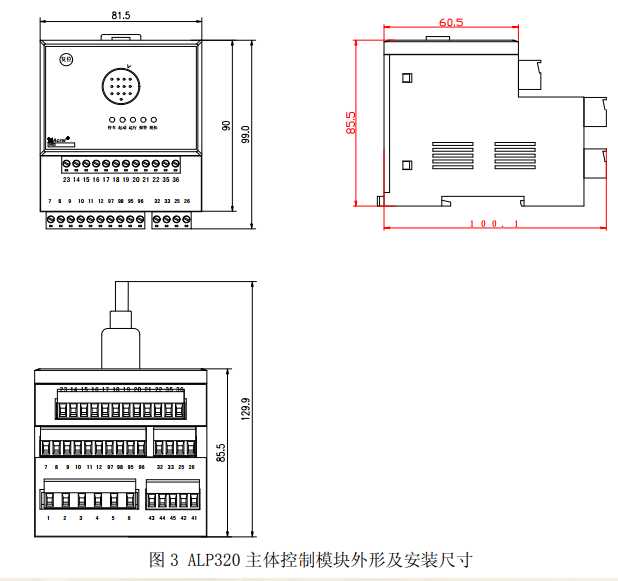

ALP320 主体控制模块采用标准 DIN35 导轨安装,其外形尺寸如图 3 所示。
6.3 ALP220、ALP320 系列 1A/5A 专用电流互感器外形尺寸
ALP220、ALP320 系列 1A/5A 专用电流互感器外形尺寸如图 4 所示。

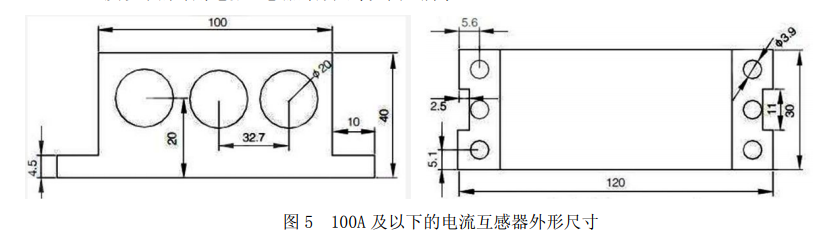

6.4 100A 及以下电流互感器模块外形尺寸
100A 及以下的专用电流互感器外形尺寸如图 5 所示。
6.5 160A 电流互感器外形尺寸
当线路额定电流为 100A160A 时，使用的电流互感器外形尺寸如图 6 所示。

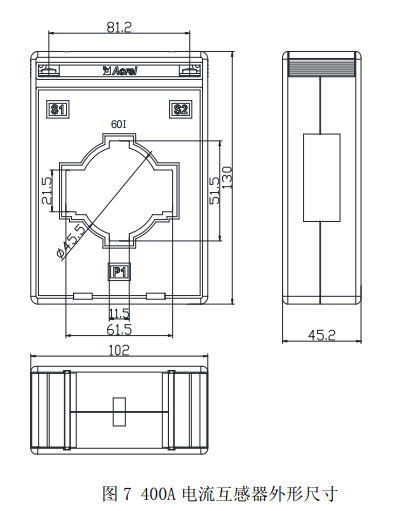

6.6 400A 电流互感器外形尺寸
当线路额定电流为 160A400A 时，使用的电流互感器外形尺寸如图 7 所示。

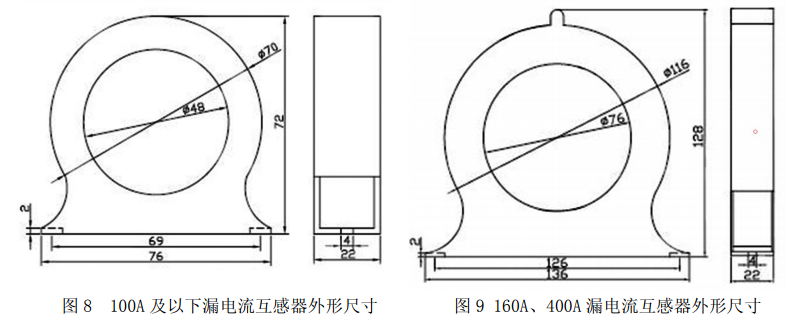

6.7 漏电流互感器外形尺寸
100A 及以下漏电流互感器的外形尺寸如图 8 所示，160A、400A 漏电流互感器外形尺寸如图 9 所示。

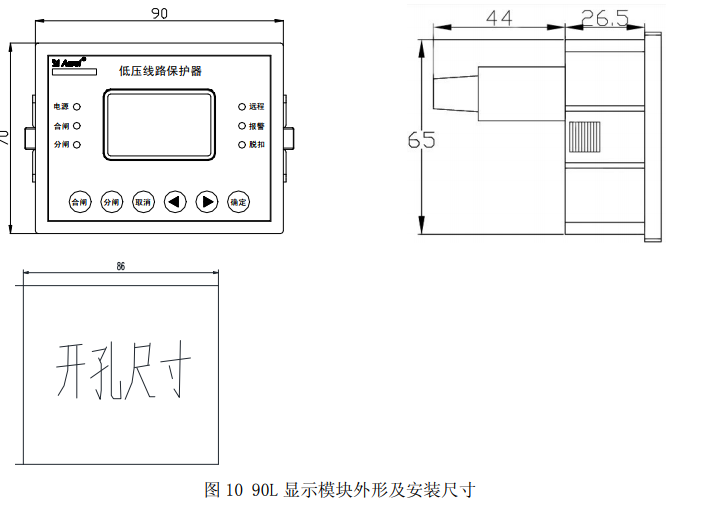

6.8 ALP320 显示模块外形尺寸
ALP320 显示模块外形尺寸如图 10 所示。
