| 品牌 : | 安科瑞 | 型号 : | ARD2L-100 |
| 加工定制 : | 是 | 额定电压 : | 690 |
| 额定电流 : | 100 |
功能：该系列低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。
应用范围：可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
订货范例：具体型号：ARD3T K1 A25/C+60L技术要求：电动机功率5.5KW；DI为无源节点，控制DO工作电压为220V；液晶显示。通讯协议：双路RS485接口 Modbus/RTU协议辅助电源：AC/DC220V 数字式电动机保护器
技术参数 | 技术指标 | |||
ARD2(L) | ARD2F | ARD3 | ||
辅助电源 | 电压 | AC85V~265V/DC100V~350V | ||
功耗 | ≤7VA | ≤15VA | ||
额定工作电压 | AC380V/AC660V，50Hz/60Hz | |||
额定工作电流 | 1A（0.1～9999） | |||
5A（0.1～9999） | ||||
1.6A（0.4A～1.6A） | ||||
6.3A（1.6A～6.3A） | ||||
25A（6.3A～25A） | ||||
100A（25A～100A） | ||||
250A（63A～250A） | ||||
800A（250A～800A） | ||||
继电器输出触点容量 | AC250V/ 3A；DC30V/ 3A | AC250V/ 6A | ||
开关量输入 | 2路 | 9路 | ||
环境 | 工作温度：-10oC～55oC | |||
贮存温度：-20oC～65oC | ||||
相对湿度：5﹪～95﹪不结露 | ||||
海拔高度：≤ 2000m | ||||
污染等级 | 2 | |||
防护等级 | IP20 | 主体IP20,显示单元IP45 | ||
安装类别 | III级 | |||
模块式电动机保护器
技术参数 | 技术指标 | ||
ARD3T辅助电源 | AC/DC 110 / 220V或AC 380V，功耗≤15VA | ||
电机额定工作电压 | AC 380V / 660V，50Hz / 60Hz | ||
电动机额定工作电流 | 1.6（0.40A-2.00A） | 使用测量模块测量 | |
6.3（1.6A-6.3A） | |||
25（6.3A-25A） | |||
100（25A-100A） | |||
250（63A-250A） | 采用外置电流互感器 + 测量模块 | ||
800（250A-800A） | |||
漏电 | 50mA-1A | 采用测量模块 + 漏电流互感器 | |
3A-30A | |||
继电器输出触点容量 | 阻性负载 | AC250V、6A；DC24V、6A | |
感性负载 | AC250V、2A；DC24V、2A | ||
主体开关量输入、输出 | 4DI、4DO，DI可以为干节点或湿节点 | ||
开关量模块 | 4DI、3DO，DI可以为干节点或湿节点 | ||
温度模块 | 外接传感器类型：PT100、PT1000、Cu50、PTC、NTC 传感器路数：3路 传感器对应测量范围： PT100/PT1000：-50°C～+500°C Cu50：-50°C～+150°C PTC/NTC：100Ω～30kΩ | ||
模拟量模块 | 可实现：2路4～20mA输入测量，2路4～20mA变送输出 4～20mA输入测量精度±0.5% 4～20mA输出 带载能力为≤500Ω | ||
主体通讯 | RS485：Modbus-RTU | ||
通讯模块 | RS485：双Modbus-RTU、Profibus | ||
环境 | 工作温度 | -10oC～55oC | |
贮存温度 | -25oC～65oC | ||
相对湿度 | ≤95﹪不结露，无腐蚀性气体 | ||
海拔 | ≤2000m | ||
污染等级 | 3级 | ||
防护等级 | 主体IP20，分体显示模块IP45（安装在柜体上） | ||
安装类别 | III级 | ||
数字式电动机保护器
1、“■”为标配功能，“□”为选配功能。 2、选配失压起重（抗晃电）功能含电压和故障记录功能。 模块式电动机保护器
“■”为标配功能，“□”为选配功能。

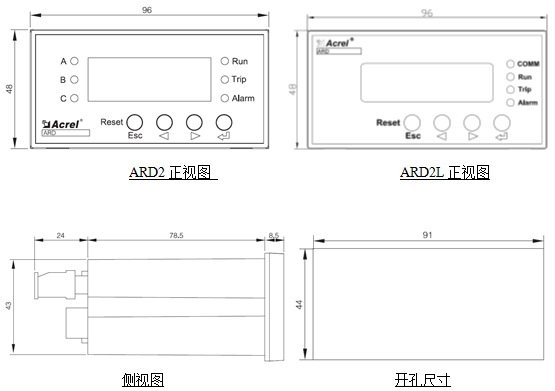

● ARD2(L)电动机保护器◆ 主体模块

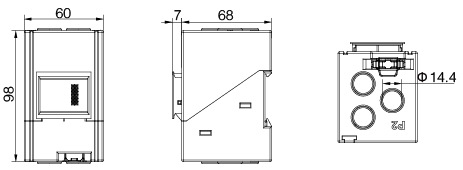

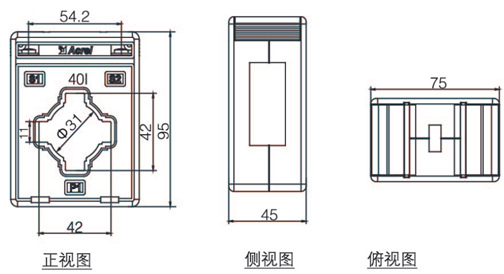

◆ 互感器0.1A～100A互感器

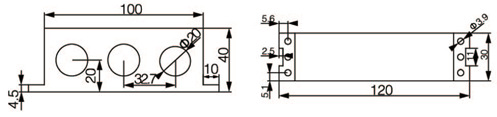

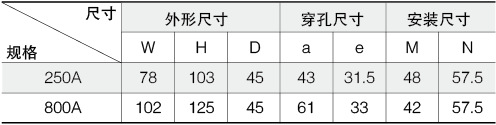

63A~250A互感器
250A~800A互感器
100A以下漏电流互感器
100A以上漏电流互感器
● ARD2F、ARD3电动机保护器◆ 主体模块
◆ 显示单元
◆ 抗晃电模块

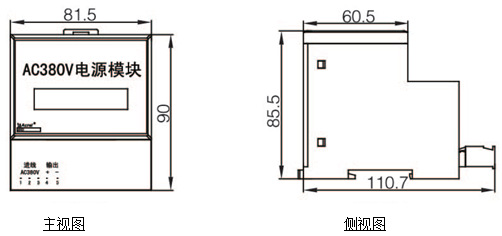

◆ AC380V电源模块

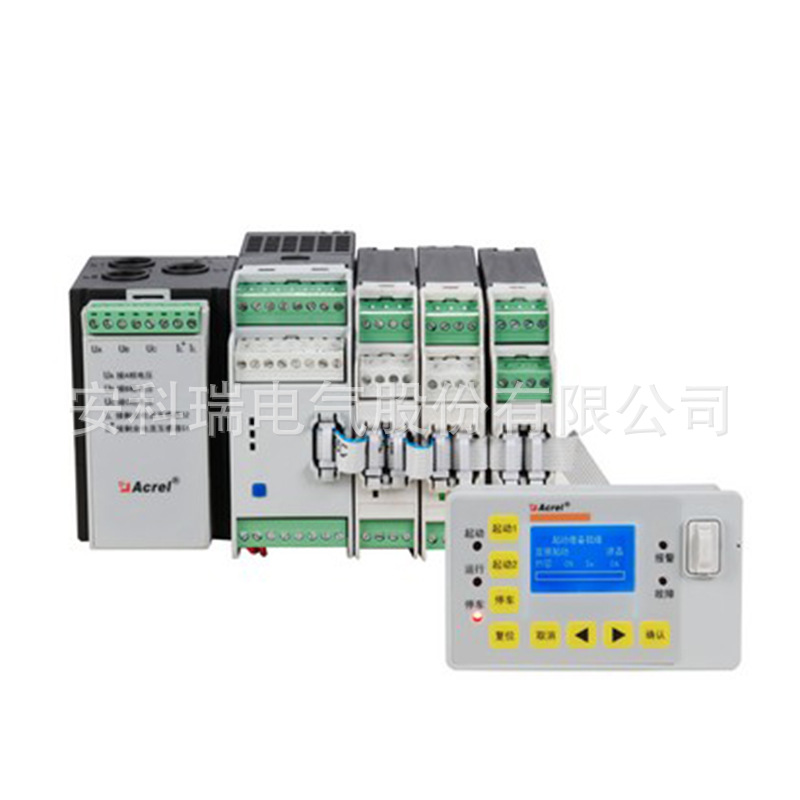

● ARD3T电动机保护器◆ 主体模块

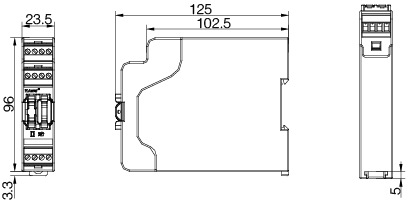

◆ 测量模块电流测量模块
电流+电压测量模块
◆ 温度、模拟量、开关量模块

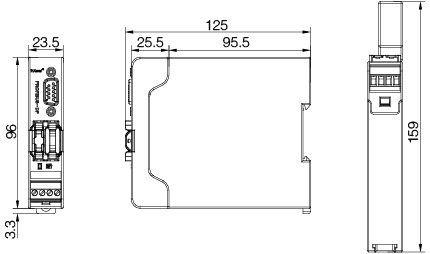

◆ 通讯模块

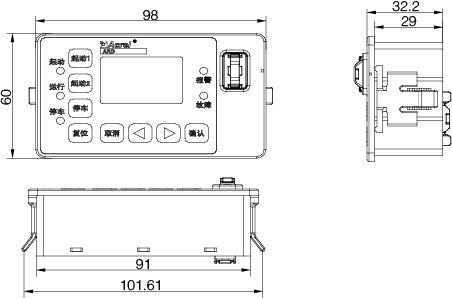

◆ 显示模块
◆ 外置电流互感器
◆ 漏电流互感器
