| 品牌： | 艾普智能/aip | 加工定制： | 是 |
| 产品用途： | 用于多速电机定子测试 | 型号： | Aip891X系列 |
| 商标： | Aip |
产品描述
1、测试对象：多速电机定子。适用于高、中、低速多档电机定子
2、测试项目：交流耐压、绝缘电阻、匝间测试、电阻测试、转向测试
3、设备外观：
3.1设备外形尺寸：高1405mm*宽660mm*深840mm。
3.2整机采用双工位检测，测试工装由供方提供。
3.3 一体式工装台，全封闭防护罩。

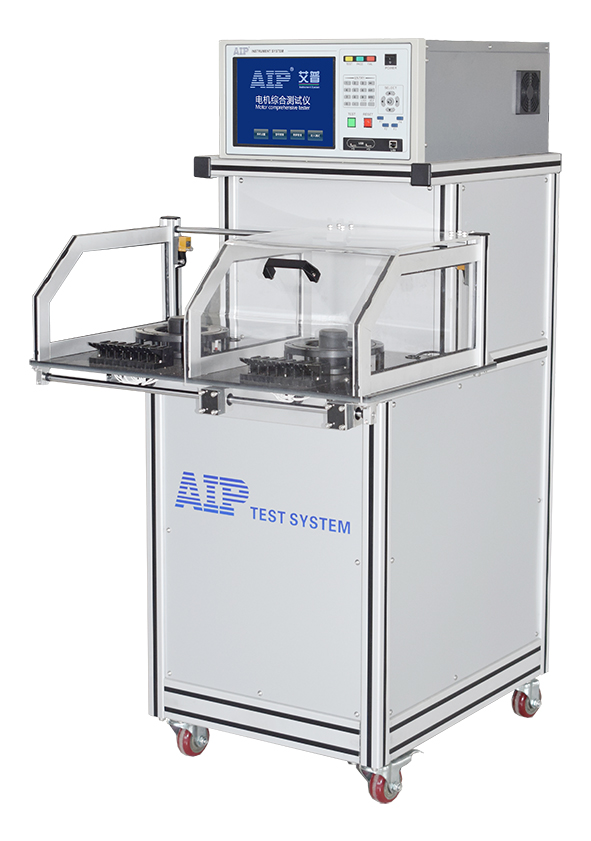

3.4 电机定子测试系统图片(仅供参考，工装根据电机样品而定)。
4、技术指标
| 测试项目 | 耐压、绝缘、匝间、电阻、转向 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测试工位 | 双工位、标配工装操作台 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 显示方式 | 按键+触摸屏（10.4寸） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 交流耐压 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输出电压设定范围/精度 | AC 500～3000V ±(2%×设定值+10V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 击穿电流测量范围/精度 | 0.10～20.00mA ±(2%×显示值+0.05mA) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 耐压电流预置报警范围 | 上限：0.10～20.00mA；下限：0.00～20.00mA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 耐压电流/分辨率 | ±(2%×显示值+0.05 mA)；0.01mA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测试时间范围/分辨率 | 0.5～999.9s 0.1s/步 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电弧等级 | 0~9级 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 绝缘电阻 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输出电压设定范围/精度 | DC 500V/1000V ±(2%×设定值+10V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 绝缘电阻测量范围/精度 | 1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)；>100 MΩ：±(5%×显示值+5MΩ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 绝缘电阻报警设定范围 | 上限：0～500MΩ；下限：1～100MΩ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测试时间范围/分辨率 | 0.5～999s 0.1s/步 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 匝间耐压 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输出电压设定范围/精度 | 500～3000V ±(3%×设定值+10V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 采样频率 | 100MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波形比较项目 | 面积、差积、电晕、相位；测试界面显示三个匝间波形； | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 直流低电阻 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量范围及精度 | 10.0mΩ～20KΩ±(0.3%×显示值+3个字) 可设定温度补偿 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测试时间范围/分辨率 | 0.5～999s 0.1s/步 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 温度补偿功能 | 有 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 温度探头/测量范围 | DS18b20 -10.0℃~+50.0℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量精度 | ±0.5°C（范围：-10℃~+50℃） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 转向 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

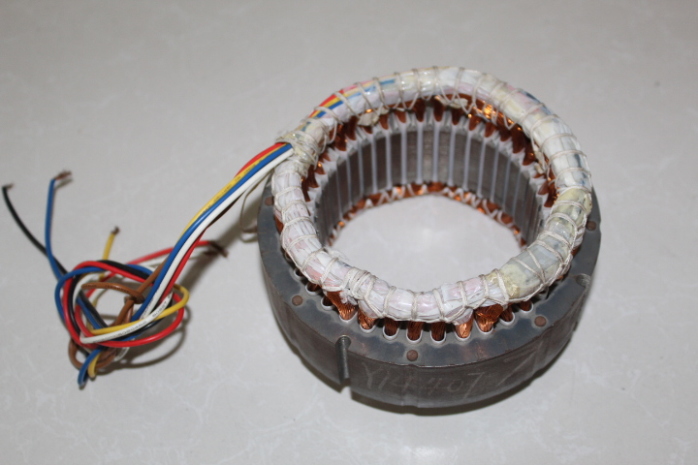

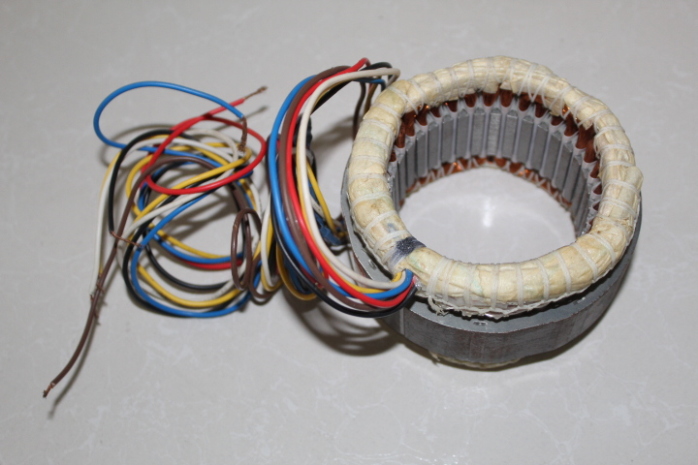

| 产品描述 测试对象：多速电机定子。适用于高、中、低速多档电机定子。附 多速电机定子图片 测试项目：交流耐压、绝缘电阻、匝间测试、电阻测试、转向测试；3、设备外观： 3.1设备外形尺寸：高1405mm*宽660mm*深840mm 3.2整机采用双工位检测，测试工装由供方提供； 3.3 一体式工装台，全封闭防护罩； 3.4 电机定子测试系统图片(仅供参考，工装根据电机样品而定)
4、技术指标
5、测试界面 转向测试 | 正转、反转、不转 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
