| 产品特性 : | 小巧便捷 | 是否进口 : | 否 |
| 产地 : | 美国 | 品牌 : | AB罗克韦尔 |
| 系列 : | AB罗克韦尔全系列 | 3C证书编号 : | DKO534 |
| 产品系列 : | AB罗克韦尔全系列 | 脱扣器额定电流 : | 100A |
| 极数 : | 3P | 安装方式 : | 插入式 |
| 产品认证 : | CE | 灭弧介质 : | 磁吹型 |
| 额定绝缘电压 : | 380V | 接线方式 : | 板后接线 |
| 操作方式 : | 储能操作 | 结构 : | 式 |
| 速度 : | 快速型 | 额定频率 : | 50/60HZ |
| 物料编号 : | FSKXF-56 | 小包装数 : | 1 |
| 保护方式 : | 电机保护断路器 | 额定极限短路分断能力 : | 详见说明书 |
| 额定电流整定范围 : | *** | 短路分断能力 : | 1 |
| 分断能力 : | 支持 | 型号 : | GFDSLIJ782 |
| 辅助触点型式 : | 3 | 脱扣等级 : | 产品说明书可见 |
| 工作海拔高度 : | 2000以下 | 工作环境温度 : | -20.+50 |
| 外形尺寸 : | 10*15*32 | 机械寿命 : | 1000000 |
| 电寿命 : | 1000000 | 重量 : | 1.5KG |
| 壳架电流 : | 380V | 壳架等级额定电流(A : | 36KA |
| 额定电压 : | 380v | 备注说明 : | 咨询客服 |

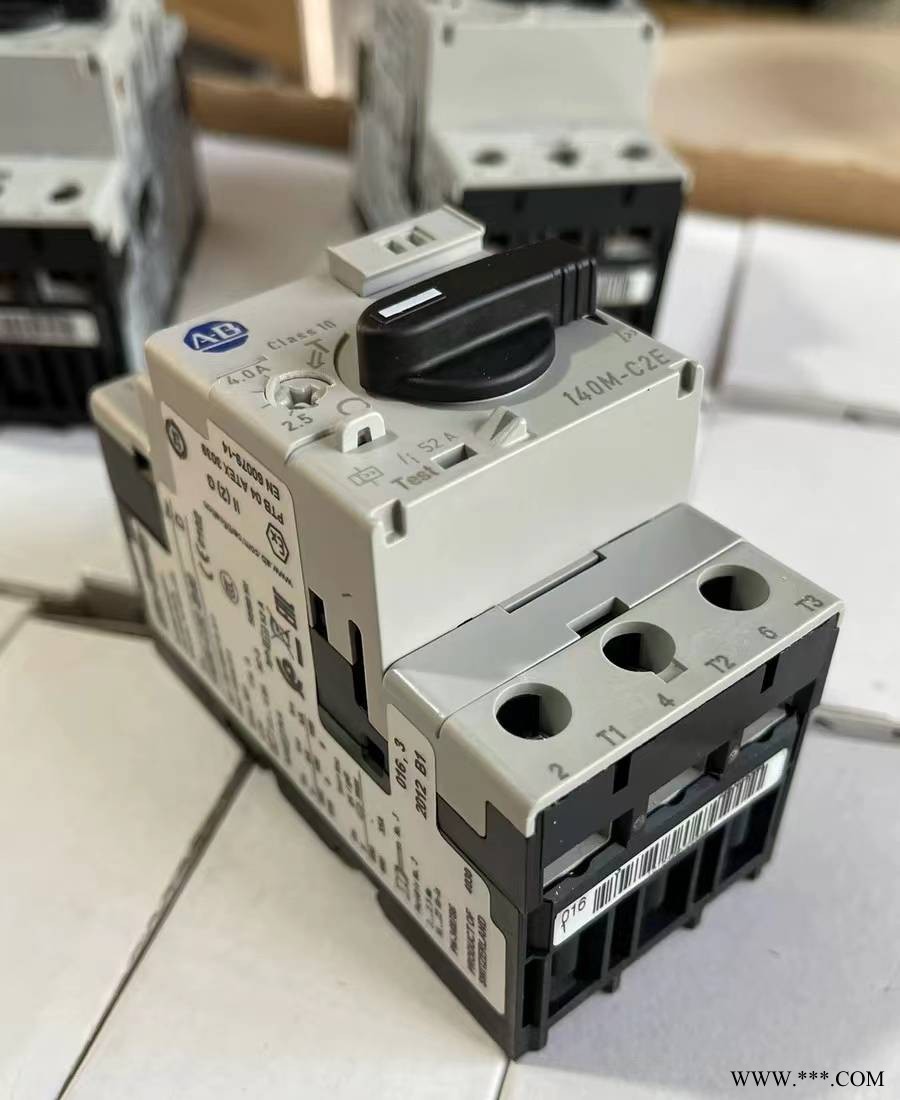

***AB罗克韦尔电动机保护器140M-C2E-C16短路保护电动机AB罗克韦尔详细介绍
杭州追梦电气期待与您合作
销售电话
联系人；王经理
AB罗克韦尔马达断路器详细介绍
罗克韦尔Allen-Bradley(AB ) 140MX电机保护断路器产品概述:
主要功能：
? 手动电动机起动控制
– 宽度为45mm或55mm的紧凑型起动器
– 适用于额定电流63A和电机容量34kW
– 断开和隔离电动机分支电路，特长电气/机械寿命
? 过载保护
– 双金属过载保护，脱扣等级 ：10 级
– 环境温度补偿
– 缺相保护
? 短路保护
– 400V 时分断能力可达 65 kA
– 的限流功能
– 可与100-CX 接触器实现 2 类保护功能
? 状态指示和信号
– 指示开关位置的辅助触点 (NO/NC)
– 脱扣指示触点(带短路和过载脱扣区分功能)
– 欠压和分励脱扣模
可现场安装附件：
? 正面安装辅助触点
? 侧面安装辅助触点
? 侧面安装脱扣指示触点
– 发出电机过载或短路的指示信号
? 侧面安装欠压脱扣模块
? 侧面安装分励脱扣模块
? 馈线端子模块和三相接线排
? 可加锁的断路器旋转操作手柄
? 门联动旋转操作手柄 (IP65)
使用方便：
? 35 mm DIN 导轨安装
? 无需工具的控制模块安装
? 十字槽/一字槽组合式端子螺钉
? 馈线端子模块和三相接线排可减少接线
? 理想的2 组件式电动机起动器组合
C 框架 – 380/400V 时达 15kW
电机额定值
AC-3 (kW)
额定工作
电流
电机电流
调整范围
磁脱扣
电流
分断能力
Icu (kA)
380/400V Iu (A) (A) (A) 220V 380/400V 440V 产品目录号
— 0.16 0.10 0.16 2.2 65 65 65 140MX-C2E-A16
0.06 0.25 0.16 0.25 3.5 65 65 65 140MX-C2E-A25
0.09 0.4 0.25 0.40 5.6 65 65 65 140MX-C2E-A40
0.12 0.63 0.40 0.63 8.8 65 65 65 140MX-C2E-A63
0.25 1 0.63 1.0 14.0 65 65 65 140MX-C2E-B10
0.55 1.6 1.0 1.6 22.4 65 65 65 140MX-C2E-B16
0.75 2.5 1.6 2.5 35.0 65 65 65 140MX-C2E-B25
1.5 4 2.5 4.0 56.0 65 65 65 140MX-C2E-B40
2.2 6.3 4.0 6.3 88.2 65 16 6 140MX-C2E-B63
4 10 6.3 10 140 16 16 6 140MX-C2E-C10
7.5 16 10 16 224 16 16 6 140MX-C2E-C16
9 20 16 20 280 12 12 6 140MX-C2E-C20
12.5 25 20 25 350 12 12 6 140MX-C2E-C25
15 32 25 32 448 12 12 6 140MX-C2E-C32
F 框架 – 380/400V 时为 7.5 34kW
电机额定值
AC-3 (kW)
额定工作
电流
电机电流
调整范围
磁脱扣
电流
分断能力
Icu (kA)
380/400V Iu (A) (A) (A) 220V 380/400V 440V 产品目录号
7.5 16 10 16 224 50 50 45 140MX-F2E-C16
12.5 25 16 25 350 50 50 45 140MX-F2E-C25
15 32 25 32 448 50 50 45 140MX-F2E-C32
20 40 32 40 560 50 50 45 140MX-F2E-C40
25 50 40 50 700 50 50 45 140MX-F2E-C50
30 58 50 58 812 50 50 45 140MX-F2E-C58
34 65 55 65 882 50 50 45 140MX-F2E-C63
