| 产品特性 : | 性能稳定 | 是否进口 : | 否 |
| 产地 : | 浙江 | 加工定制 : | 是 |
| 品牌 : | 井下之友 | 型号 : | WDB-200 |
| 货号 : | 9 | 额定电压 : | 12 |
| 断开容量 : | 10 | 额定电流 : | 24 |
| 绝缘耐压测试 : | 10 | 产品认证 : | / |
| 小包装数 : | 1 | 订货号 : | 57 |
| 物料编号 : | 7855796 | 是否跨境货源 : | 否 |

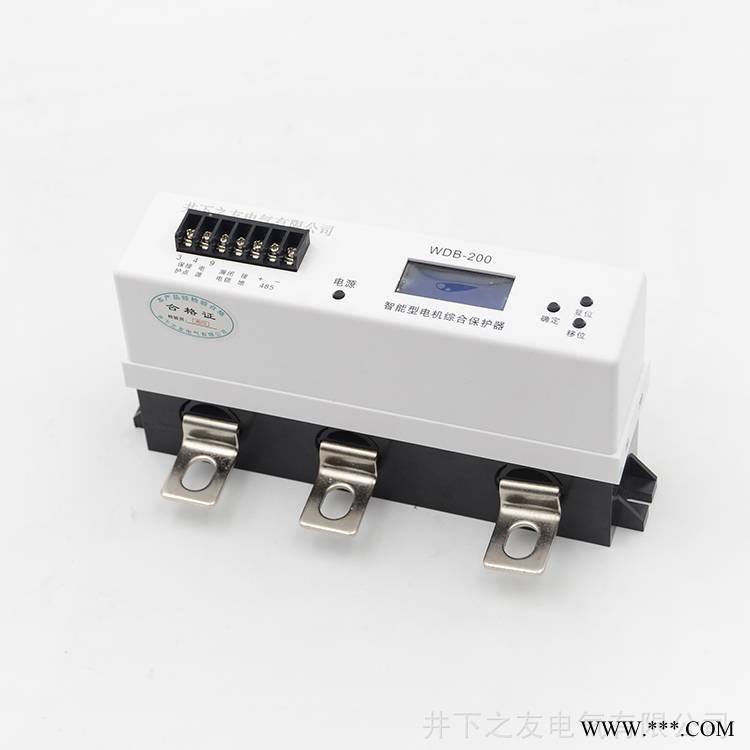

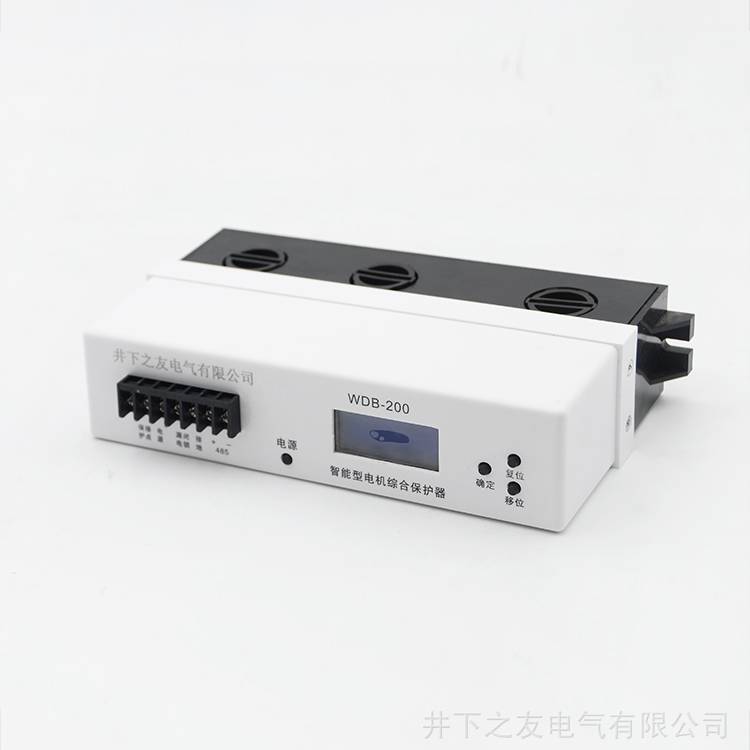

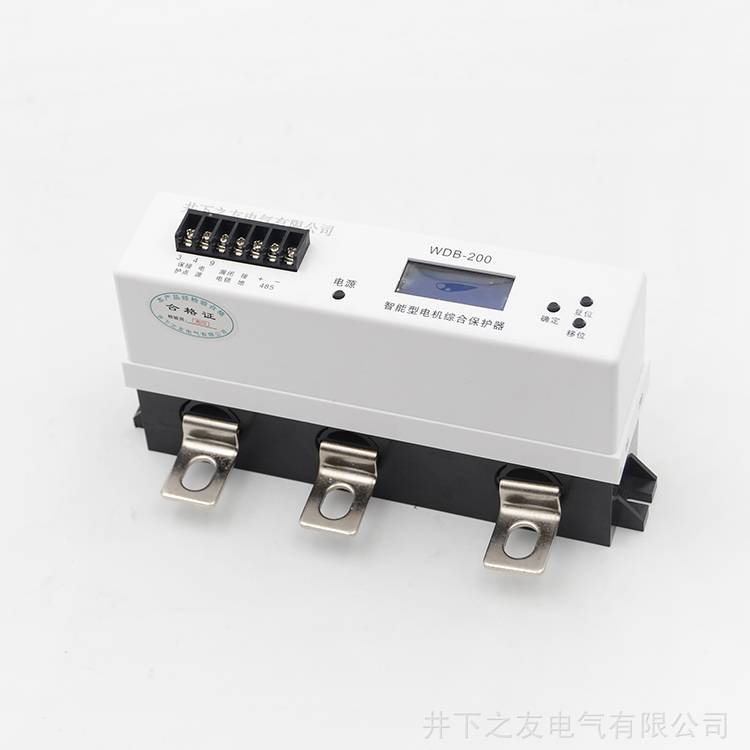

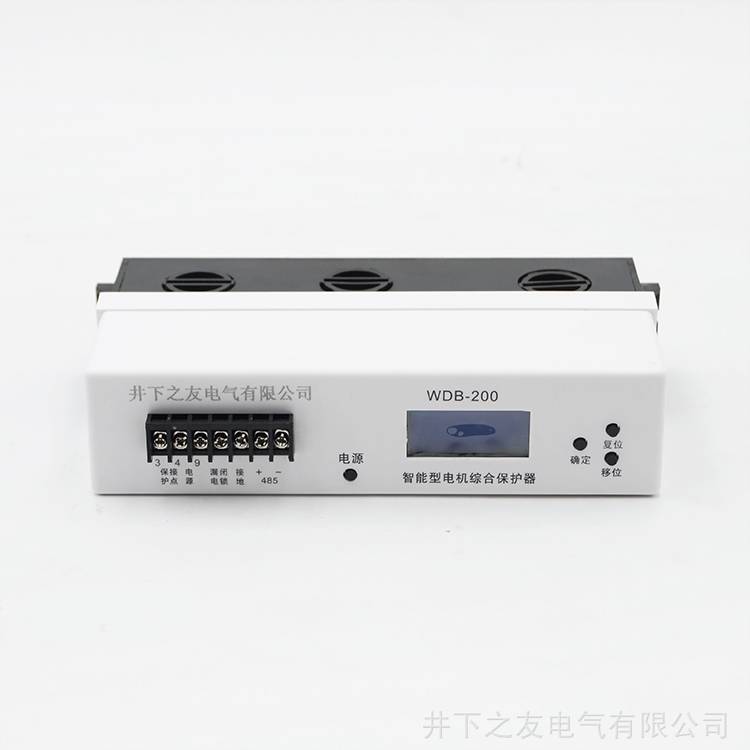

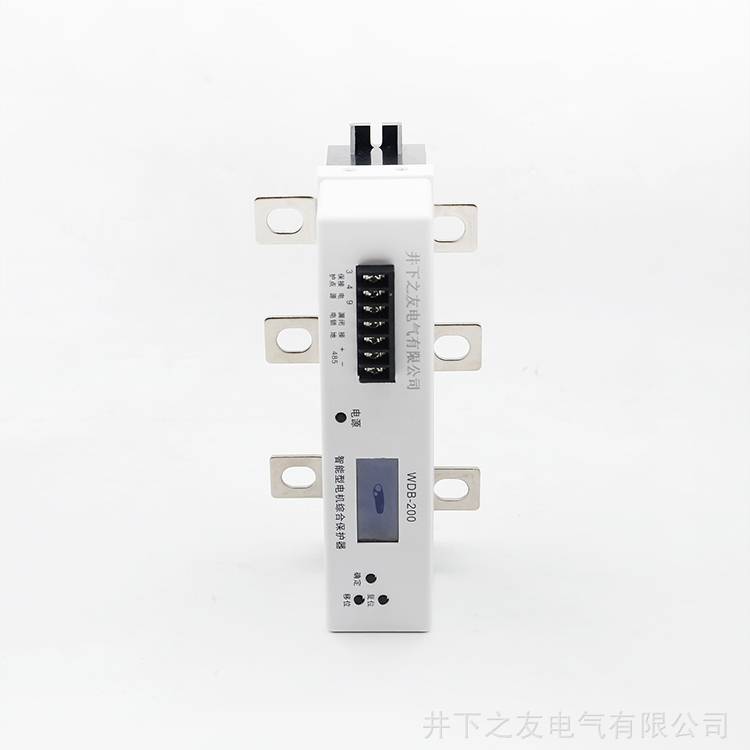

数字式电子综合保护器，是JDB系列和ABD系列电动机综合保护器的升级产品。主要用于交流50HZ三相矿用防爆电机的保护。保护器采用了工业级增强型微处理器,保护精度高，动作速度快，中文界面显示，通用性强。能完成短路、过载、断相、漏电闭锁、过/欠压多种保护功能。
功能特点如下：
采用2＊8字中文液晶显示器，直观简便，显示信息丰富，并可记录多10次的详细故障。
整定方便，只需通过两个按键设定电压电流即可。
适用范围广，可用于1140V,660V和380V三个电压等级，整定电流从3A 到250A步长为1A随意整定，保护精度高，误差小于±5%。
具有硬件试验功能，可以方便的检测保护器是否正常。
开机具有软件自检功能，若微电脑程序有问题，开关不能起动。
保护器抗干扰能力强，具有友好的人机界面,使安装、使用、维护更简单，使用寿命大为增加。
保护特性符合标准MT111-2011 矿用防爆型低压交流真空电磁起动器。
二用法与用途
1主要用于交流50HZ、电压380V 至1140V、电流3A至250A的长期工作制与间断工作制的三相矿用防爆电机的过载、断相、短路、漏电闭锁和过欠压保护。
2、综保适用于下列工作条件
在代替原有的JDB综保装在QBZ-30、QBZ-60、QBZ-80、QBZ-120和QBZ-200防爆开关内在地面或矿井下使用。
周围介质温度不高于+50℃不低于-15℃。
周围空气相对湿度不大于95%（+25℃）。
无强烈颠簸振动的地方。⑤在无足以腐蚀金属和破坏绝缘气体及经常充满蒸气的环境中。
提供供电电压为交流36V，电压范围为60%-130%。
三使用注意事项
1、综保漏电闭锁回路，外接电阻，防止合分闸时有高电压进入综保，损坏综保。
2、综保出厂经过严格测试和老化，大概生产流程：初检→全功能检测→72小时带负荷运行老化→全功能检测→入库→全功能检测→包装出厂。
四保护功能
1、短路保护，以整定电流的2-10倍瞬速动作，动作时间小于250mS.
2、过载保护，整定电流从3A到250A随意可调。以整定电流的1.2倍起动保护，按反时限特性和模拟电动机热积累热散失过程进行保护，动作100S后自动解锁，此时电机温度已降为环境温度，可以再次起动电机。从而能充分发挥电机的过载性能，又能避免电机烧坏。
